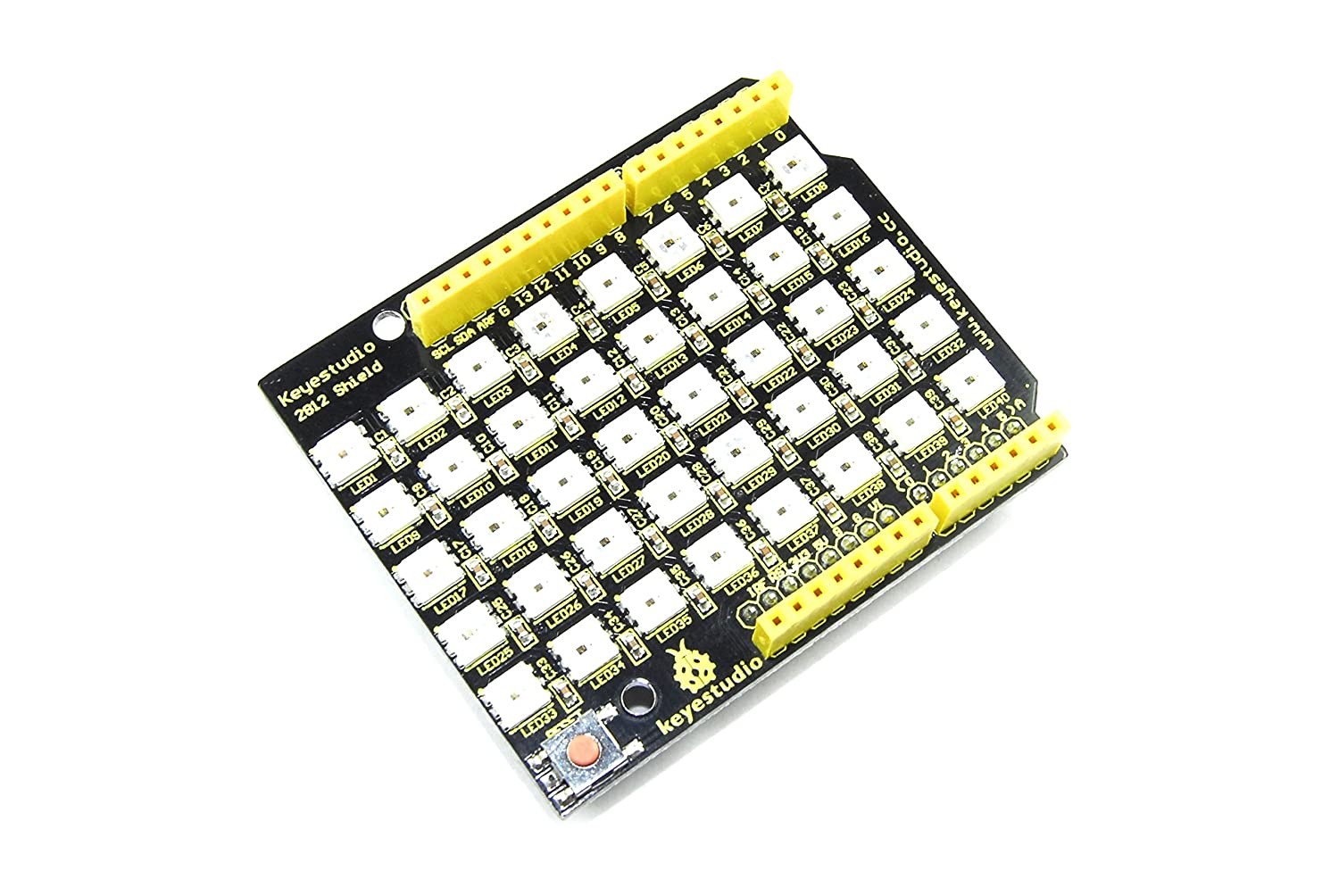

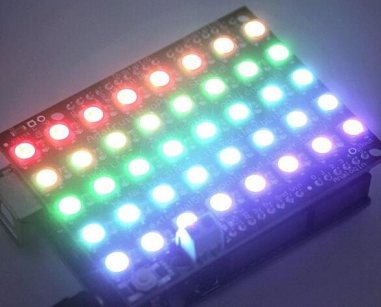

Scheda driver a colori 8×5 40 LED Matrix WS2812 LED 5050 RGB per Arduino

Descrizione

Tutorial: Come usare Scheda Driver LED Matrix WS2812

La scheda driver LED Matrix WS2812 è ideale per creare display a colori interattivi. È perfetta per i maker che desiderano esplorare la programmazione di matrici RGB.

Cosa serve

• Arduino Uno o compatibile
• Cavo USB
• Scheda LED Matrix WS2812

Passi

1. Collegare il pin dati della scheda al pin 6 dell’Arduino (verifica sul datasheet per la configurazione corretta).
2. Scaricare e installare la libreria Adafruit_NeoPixel.
3. Creare un nuovo sketch in Arduino e includere la libreria NeoPixel.
4. Inizializzare il numero di LED e l’ordine del colore RGB nella variabile NeoPixel.
5. Nel setup(), avviare i LED con la funzione strip.begin().
6. Utilizzare la funzione strip.setPixelColor() per impostare il colore dei singoli LED.
7. Aggiungere un ciclo di loop() per aggiornare l’output dei LED.
8. Salvare e caricare lo sketch su Arduino.

Codice di esempio

Adafruit_NeoPixel strip = Adafruit_NeoPixel(40, 6, NEO_GRB + NEO_KHZ800);

void setup() {
  strip.begin();
}

void loop() {
  strip.setPixelColor(0, strip.Color(255, 0, 0)); // rosso
  strip.show();
}

Mini-progetto

Crea un display che cambia colore in base alla temperatura ambiente misurata con un sensore DHT11.

Errori comuni

• Collegare il pin dati al pin errato dell’Arduino.
• Non installare la libreria NeoPixel correttamente.
• Impostare il numero di LED o l’ordine del colore RGB in modo errato.
• Omettere strip.show() nel loop().

Accessori consigliati

• Sensore DHT11
• Resistenza da 220 Ohm
• Cavo Ethernet per Arduino Uno
• Sensori di movimento PIR

Domande frequenti

Qual è la differenza tra WS2812 e WS2811?
WS2812 ha un chip integrato che gestisce i LED RGB, mentre WS2811 richiede un driver separato per ogni gruppo di 3 LED.

Posso utilizzare questa scheda con altri microcontrollori oltre Arduino?
Sì, ma potrebbe essere necessario modificare il collegamento e l’installazione della libreria.

Quanti colori diversi posso creare con questi LED?
Ogni LED può produrre fino a 16 milioni di colori (256x256x256).
