Regolatore di commutazione controllo velocità motore CCMHC PWM DC Regolatore 12V24V30V40V Controller 10A

Descrizione

Cos’è

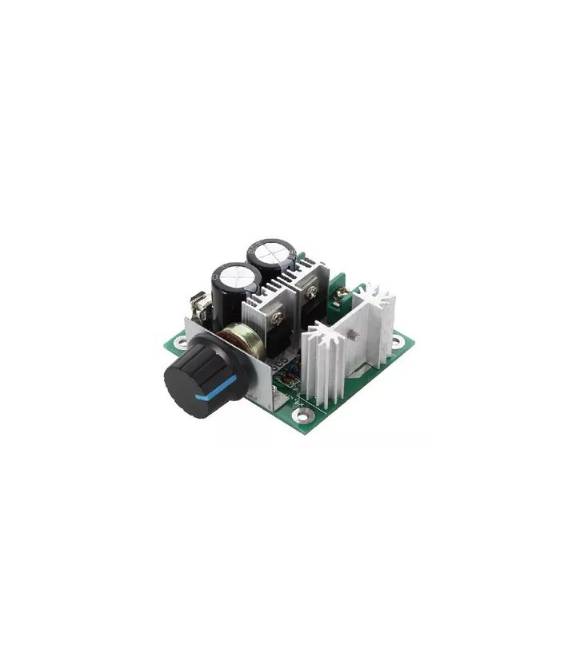

Il Regolatore CCMHC PWM DC è un dispositivo elettronico che permette di controllare la velocità di un motore DC. Utilizzando il metodo di commutazione PWM (Pulse Width Modulation), il regolatore regola l’ampiezza dell’impulso inviato al motore, influenzando così la sua velocità di rotazione.

Caratteristiche

• Alimentazione: 12V, 24V, 30V, 40V
• Corrente massima: 10A
• Tecnologia: PWM (Pulse Width Modulation)

A cosa serve

Questo regolatore è ideale per progetti Arduino che richiedono il controllo preciso della velocità di un motore DC. Può essere utilizzato in applicazioni come robot, veicoli elettrici, sistemi di automazione e molto altro. La compatibilità con Arduino e ESP è da verificare sul datasheet.

Tutorial: Come usare Regolatore di Commutazione CCMHC PWM DC 10A

Il regolatore di commutazione CCMHC PWM DC 10A è un componente essenziale per controllare la velocità e la potenza di motori DC con alimentazione da 12V a 40V. È ideale per progetti di automazione, robotica e sistemi di controllo.

Cosa serve

• Regolatore di commutazione CCMHC PWM DC 10A
• Arduino Uno o compatibile
• Connessioni di testa di serpente
• Motore DC
• Alimentatore di uscita da 12V a 40V
• LED e resistenza (opzionale per la visualizzazione dello stato)

Passi

1. Collegare l’alimentatore al regolatore di commutazione, verificando che la tensione sia compresa tra 12V e 40V.
2. Collegare il motore DC al regolatore di commutazione.
3. Collegare il regolatore di commutazione all’Arduino. Verifica sul datasheet per i pin specifici necessari.
4. Scrivere uno sketch Arduino per inviare segnali PWM al regolatore di commutazione.
5. Verifica l’output del regolatore di commutazione con un multimetro.
6. Testare il motore DC con vari livelli di segnale PWM.
7. Aggiungere un LED e una resistenza per visualizzare lo stato del motore.
8. Regolare la velocità del motore utilizzando il software Arduino.

Codice di esempio

void setup() {
  pinMode(9, OUTPUT);
}

void loop() {
  analogWrite(9, 128); // Imposta la velocità del motore
}

Mini-progetto

Crea un sistema di controllo di un motore DC per un piccolo veicolo robotico. Imposta diversi livelli di velocità e monitora il comportamento del motore.

Errori comuni

• Non verificare la tensione di alimentazione prima dell’installazione.
• Non collegare correttamente i pin PWM all’Arduino.
• Non testare l’output del regolatore di commutazione.
• Non aggiungere un sistema di feedback per la visualizzazione dello stato del motore.

Accessori consigliati

• Arduino Uno
• Connessioni di testa di serpente
• Motore DC
• Multimetro

Domande frequenti

Qual è la tensione minima di alimentazione per questo regolatore?
La tensione minima di alimentazione è di 12V. Verifica sul datasheet per la tensione massima.

Può controllare motori con corrente superiore a 10A?
No, questo regolatore è progettato per una corrente massima di 10A. Verifica sul datasheet per ulteriori specifiche.

Come posso monitorare la temperatura del regolatore durante l’uso?
Aggiungi un sensore di temperatura al regolatore e collegalo all’Arduino per monitorare la temperatura.
