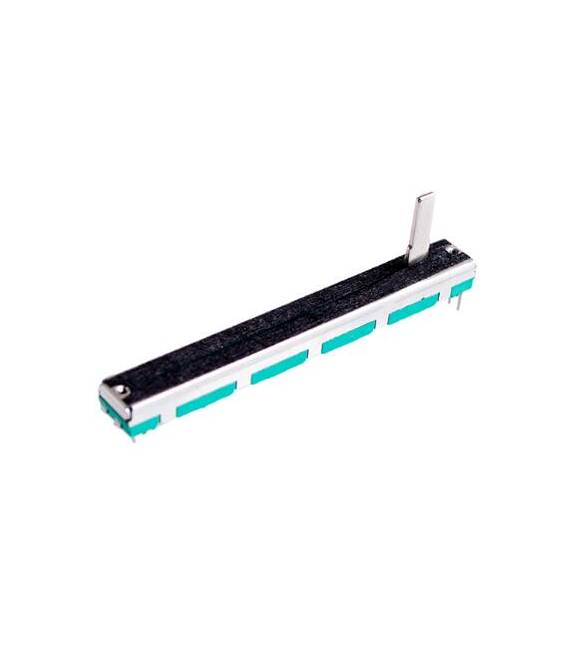

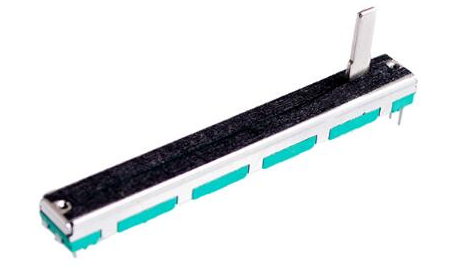

Potenziometro scorrevole Dual Channel Slide B 10K fader

Descrizione

Cos’è

Il Potenziometro scorrevole Dual Channel Slide B 10K fader è un componente elettronico che permette di regolare un valore elettrico in modo continuo tramite un movimento scorrevole. Questo potenziometro ha due canali indipendenti, ognuno con una resistenza di 10k ohm.

Caratteristiche

• Tipo: Potenziometro scorrevole Dual Channel
• Resistenza: 10k ohm per canale
• SKU: ARD0010827
• Prezzo: 1.72 €

A cosa serve

Questo potenziometro è ideale per regolare il volume o la luminosità in progetti di elettronica. Grazie ai due canali indipendenti, può essere utilizzato per controllare due valori contemporaneamente, ad esempio la luminosità di due LED separati. È compatibile con Arduino e altri microcontrollori.

Tutorial: Come usare Potenziometro scorrevole Dual Channel Slide B 10K fader

Il potenziometro scorrevole Dual Channel Slide B 10K è un componente ideale per regolare il volume o la luminosità in progetti di elettronica. Ideale sia per principianti che per maker più esperti, questo fader offre una soluzione semplice ed efficiente.

Cosa serve

• Arduino Uno
• Connessioni Jumper
• Un LED

Passi

1. Collega i pin del potenziometro al bus analogico A0 e A1 dell’Arduino usando connessioni jumper.
2. Collega il pin GND del potenziometro a uno dei pin GND dell’Arduino.
3. Collega l’altra estremità del potenziometro (pin VCC) al pin 5V dell’Arduino.
4. Collega un LED al pin digitale 13 dell’Arduino e ad una resistenza di pull-down.
5. Apri il software Arduino IDE e crea uno nuovo sketch.
6. Inserisci il codice fornito nel campo ‘codice’.
7. Carica lo sketch nell’Arduino collegando l’adapter USB.
8. Muovi la leva del potenziometro per regolare la luminosità dell’LED.

Codice di esempio

int sliderPinA = A0;
int sliderPinB = A1;
const int ledPin = 13;
void setup() {
pinMode(ledPin, OUTPUT);
}

void loop() {
int valA = analogRead(sliderPinA);
int valB = analogRead(sliderPinB);
analogWrite(ledPin, map(valA, 0, 1023, 0, 255));
analogWrite(ledPin, map(valB, 0, 1023, 0, 255));
}

Mini-progetto

Crea un sistema di controllo luminosità con doppia leva per regolare due LED indipendentemente l’uno dall’altro.

Errori comuni

• Collegare il potenziometro al bus digitale anziché analogico.
• Non collegare il pin GND del potenziometro.
• Usare una resistenza troppo alta o bassa per il LED.
• Ignorare la documentazione di Arduino sulle funzioni map() e analogWrite().

Accessori consigliati

• Resistenza 220 Ohm
• LED vario colori
• Connessioni Jumper vari
• Arduino Uno R3

Domande frequenti

Questa leva può essere usata per regolare il volume?
Sì, puoi collegarlo a un altoparlante e usarlo come controllo di volume.

Qual è la differenza tra questo fader e un potenziometro rotante?
Il fader scorre lungo una linea mentre il potenziometro ruota su sé stesso, offrendo entrambi modi diversi per regolare i valori.

Posso collegare più LED a questo fader?
Sì, puoi collegare più LED utilizzando più pin digitali e leggere separatamente i due canali del potenziometro.
