Pin LCD da 1.3 “IIC / I2C 12864 OLED LCD a 4 pin

Descrizione

Cos’è

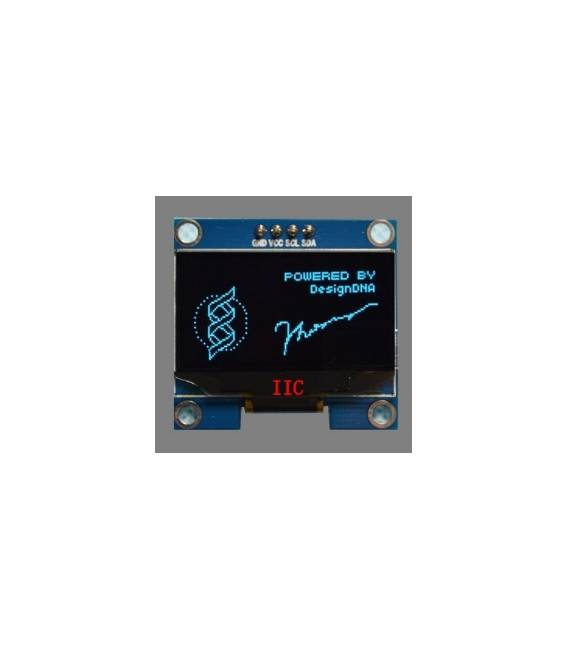

Il Pin LCD da 1.3″ IIC/I2C 12864 OLED è un display a matrice di pixel con tecnologia OLED. È dotato di un’interfaccia IIC/I2C per una facile integrazione con microcontrollori come Arduino.

Caratteristiche

• Dimensioni display: 1.3 pollici
• Tipo di display: OLED
• Risoluzione: 128×64 pixel
• Interfaccia: IIC/I2C
• Numero di pin: 4

A cosa serve

Questo display LCD è ideale per visualizzare dati in tempo reale in progetti Arduino. Può essere utilizzato per creare cronometri, timer, visualizzare informazioni semplici e altro ancora. La sua interfaccia IIC/I2C semplifica l’integrazione con microcontrollori.

Tutorial: Come usare Pin LCD da 1.3″ IIC / I2C 12864 OLED LCD a 4 pin

Questo display LCD è ideale per progetti che richiedono una visualizzazione di informazioni semplici. Adatto a principianti e utenti intermedi in elettronica.

Cosa serve

• Pin LCD da 1.3″ IIC / I2C 12864 OLED LCD a 4 pin
• Arduino o compatibile
• Cavo di collegamento
• Resistenza pull-up (2kΩ)

Passi

1. 1. Verifica sul datasheet le specifiche del display.
2. 2. Collega VCC al 5V del Arduino.
3. 3. Collega GND al GND del Arduino.
4. 4. Collega SDA al pin A4 del Arduino.
5. 5. Collega SCL al pin A5 del Arduino.
6. 6. Collega la resistenza pull-up tra SDA e VCC.
7. 7. Carica il codice su Arduino.
8. 8. Verifica la visualizzazione.

Codice di esempio

```
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128 // larghezza del display
#define SCREEN_HEIGHT 64 // altezza del display

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);

void setup() {
  if(!display.begin(SSD1306_I2C_ADDRESS, 0x3C)) {
    Serial.println("Non riesco a inizializzare il display! Verifica le connessioni.");
    while(1);
  }
  display.clearDisplay();
  display.display();
}

void loop() {
  display.clearDisplay();
  display.drawString(0, 0, "Benvenuto su Arduiner!");
  display.display();
}
```

Mini-progetto

Crea un cronometro semplice sul display. Imposta un timer e visualizza il tempo trascorso.

Errori comuni

• Il display non si accende: verifica le connessioni e la tensione.
• Messaggi non visualizzati: controlla la frequenza SDA e SCL.
• Display schermo nero: verifica la resistenza pull-up.
• Problemi di comunicazione: verificare la versione del firmware dell’Arduino.

Accessori consigliati

• Arduino UNO
• Resistenza pull-up 2kΩ
• Cavo di collegamento
• Display di testo LCD per Arduino

Domande frequenti

Come posso verificare se il display è funzionante prima di collegarlo all’Arduino?
Collega il display direttamente a una scheda di test e verifica la tensione sul display. Se c’è tensione, il display è funzionante.

Perché devo usare una resistenza pull-up?
La resistenza pull-up aiuta a stabilizzare la linea SDA, evitando problemi di comunicazione.

Posso usare un display a 8 pin invece di uno a 4 pin?
No, questo tutorial è per display a 4 pin. Per display a 8 pin, consulta il datasheet.
