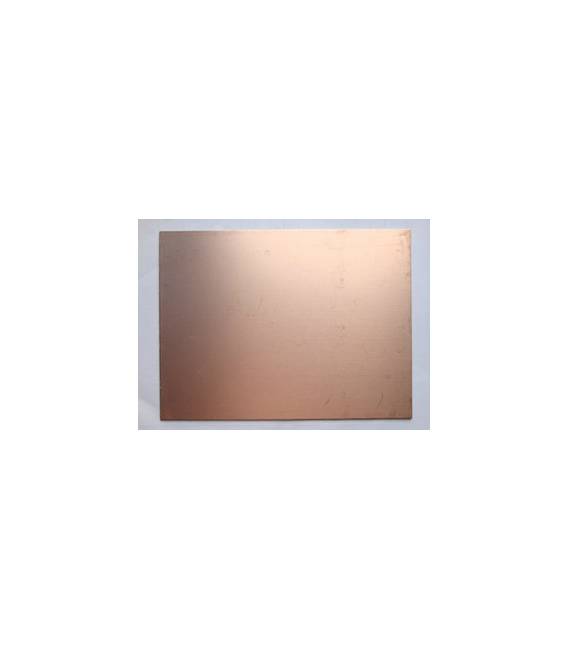

Piastra Ramata Singola Faccia Mis. 12 * 18 CM Spessore 1.4mm per Circuiti Stampati

Descrizione

Cos’è

La piastra ramata singola faccia di dimensioni 12x18cm con spessore 1.4mm è un componente fondamentale per la realizzazione di circuiti stampati (PCB). Questa piastra viene utilizzata principalmente per creare prototipi e piccoli progetti di elettronica.

Caratteristiche

• Dimensione: 12x18cm
• Spessore: 1.4mm

A cosa serve

Ideale per progetti Arduino e elettronica DIY, questa piastra ramata singola faccia è utilizzabile per realizzare un semplice progetto di illuminazione RGB controllato da Arduino o altri piccoli circuiti personalizzati.

Tutorial: Come usare Piastra Ramata Singola Faccia

La piastra ramata singola faccia è un componente essenziale per i maker e gli elettronici che desiderano realizzare circuiti stampati (PCB). Questo tipo di piastra viene utilizzato principalmente per la realizzazione di prototipi e piccoli progetti.

Cosa serve

• Piastra ramata singola faccia
• Kit di foratura
• Stampante laser o fotolitografia
• Acido ferrico
• Aggiustatutto

Passi

1. Verifica le dimensioni della piastra (12 * 18 cm) e il suo spessore (1.4mm).
2. Disegna il tuo schema circuito su un foglio trasparente o utilizza software di progettazione PCB.
3. Utilizza la fotolitografia per trasferire l’immagine del circuito sulla piastra ramata: esposta alla luce e poi sviluppata con soluzione specifica.
4. Applica il processo di etching (usando acido ferrico) per rimuovere il rame non coperto dal fotoresist.
5. Lavare la piastra con acqua distillata per rimuovere i residui dell’acido e del fotoresist.
6. Utilizza un kit di foratura per realizzare le buche necessarie ai componenti elettronici.
7. Collega i vari componenti al PCB usando il metodo SMD o THT, a seconda delle tue preferenze.
8. Testare la piastra con una fonte di alimentazione e un multietto per verificare l’integrità del circuito.

Mini-progetto

Realizzare un semplice progetto di illuminazione RGB controllato da Arduino. Utilizza LED RGB, resistenze e la piastra ramata per realizzare il PCB personalizzato.

Errori comuni

• Non applicare correttamente il fotoresist durante la fotolitografia.
• Utilizzare una concentrazione d’acido ferrico troppo alta o bassa.
• Collegare i componenti in modo non conforme ai requisiti del tuo schema circuito.

Accessori consigliati

• Kit di foratura
• Acido ferrico
• Stampante laser per PCB
• Kit di sviluppo fotoresist

Domande frequenti

Come posso pulire la piastra dopo l’etching?
Lavare la piastra con acqua distillata e asciugarla bene.

Qual è il miglior metodo per realizzare buche nei PCB?
Usa un kit di foratura specifico per PCB o una macchina perforatrice CNC se disponibile.
