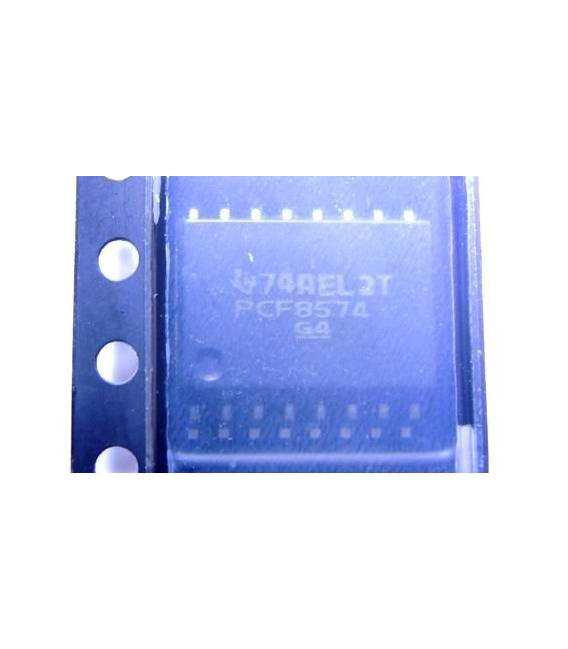

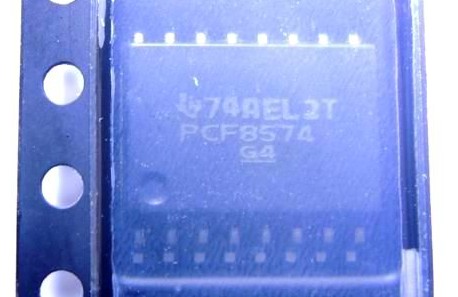

PCF8574DW IC Circuiti Integrati

Descrizione

PCF8574DW IC Circuiti Integrati

<td style =" word-wrap: break-word; dimensione carattere: 12px; famiglia di caratteri: ereditare; float: nessuno; peso carattere: 400; margine: 0px; font-stretch: ereditare; padding:

<td style = "word-wrap: break-word; font-size: 12px; font-family: eredit; float: none; font-weight: 400; margine: 0px; font-stretch: eredit; riempimento: ~

Abbiamo disponibile la scheda tecnica di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e lo pubblicheremo il primo possibile nel nostro sito.

Tutorial: Come usare PCF8574DW IC (Circuito Integrato I2C)

Il PCF8574DW è un IC di ingresso/uscita per comunicazione I2C. Ideale per progetti Arduino che richiedono molti pin digitali.

Cosa serve

• Arduino Uno/Nano
• PCF8574DW
• cavo USB
• connettori

Passi

1. Collegare il PCF8574DW all’Arduino seguendo la documentazione del datasheet
2. Installare la libreria Wire.h per gestire la comunicazione I2C
3. Scrivere uno sketch che inizializza l’IC e controlla i pin digitali
4. Verificare le connessioni con un multimetro
5. Testare il funzionamento dell’IC cambiando lo stato dei pin
6. Aggiungere sensori o dispositivi al PCF8574DW per espandere la capacità di ingresso/uscita

Codice di esempio

/* Includi Wire.h */
#include <Wire.h>

void setup() {
  Wire.begin(); // inizializza I2C
}

void loop() {}

Mini-progetto

Creare un display LED a matrice di 8×8 controllato da PCF8574DW e Arduino.

Errori comuni

• Errore nell’indirizzo I2C
• Connessione errata tra Arduino e IC
• Librerie non installate o incompatibili

Accessori consigliati

• Display LED a matrice 8×8
• Kit di prototipo stampa su telaio
• Batterie per alimentazione portatile
• Multimetro digitale

Domande frequenti

Come posso controllare i pin del PCF8574DW?
Usando la libreria Wire.h e le funzioni digitalWrite()

Quali dispositivi possono essere collegati al PCF8574DW?
Sensori, LED, relè o qualsiasi dispositivo che richieda un pin di ingresso/uscita
