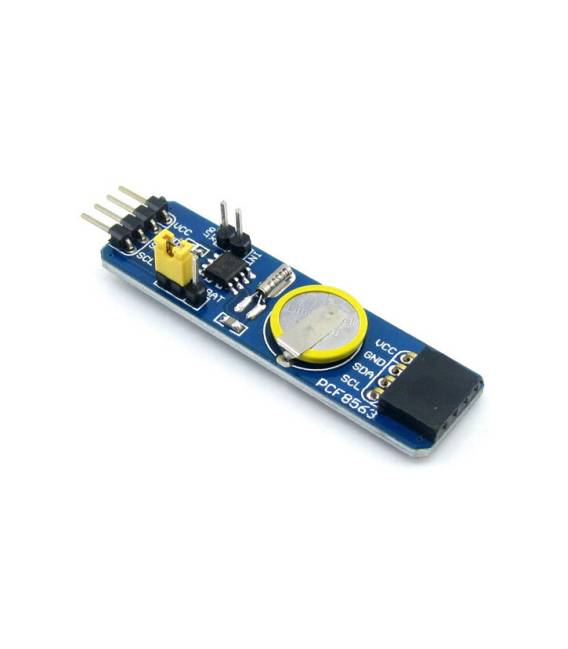

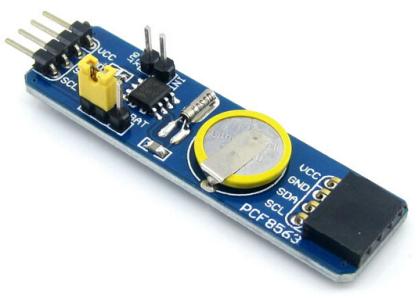

PCF8563 Modulo RTC Board PCF8563T CMOS Real-time Clock / Calendar Development Modulo Kit I2C Interfaccia

Descrizione

Cos’è

Il modulo PCF8563 RTC I2C è un circuito integrato che fornisce una soluzione affidabile per clock in tempo reale e calendari in progetti Arduino. Permette di registrare e visualizzare l’ora e la data con precisione.

Caratteristiche

• Chip: PCF8563T
• Interfaccia: I2C
• Alimentazione: verifica sul datasheet
• Dimensioni: verifica sul datasheet

A cosa serve

Il modulo PCF8563 RTC I2C è ideale per progetti Arduino che richiedono una precisa registrazione del tempo, come cronometri, sistemi di monitoraggio o orologi digitali. Può essere utilizzato per registrare eventi, impostare sveglie o gestire schedulazioni.

Tutorial: Come usare Modulo RTC PCF8563

Il modulo RTC PCF8563 è un componente essenziale per i progetti che richiedono una precisa registrazione del tempo, come cronometri o sistemi di monitoraggio. Ideale sia per principianti che per esperti, questo modulo facilita l’integrazione con Arduino tramite interfaccia I2C.

Cosa serve

• Arduino Uno/Nano
• Connessione USB a B (per Arduino)
• Cavo Jumper M/F e F/F
• Batteria CR1220

Passi

1. Collegare i pin VCC del modulo RTC al 5V di Arduino.
2. Collegare GND del modulo RTC alla terra di Arduino.
3. Collegare SDA del modulo RTC a A4 (SDA) di Arduino.
4. Collegare SDL del modulo RTC a A5 (SDL) di Arduino.
5. Inserire la batteria CR1220 nel supporto del modulo per mantenere il tempo in assenza di alimentazione esterna.
6. Installare la libreria Adafruit_PCF8523 tramite librerie gestite di Arduino IDE.
7. Caricare lo sketch esempio fornito dalla libreria (Timekeeping_exmaple).
8. Verificare che l’orologio stia funzionando correttamente visualizzando la data e l’ora sul monitor seriale.

Codice di esempio

include <Wire.h>
#include <Adafruit_PCF8523.h>

Adafruit_PCF8523 clock = Adafruit_PCF8523(0x68); // Indirizzo I2C del modulo RTC
void setup() {
clock.begin();
clock.getDateTime(&now);
Serial.begin(9600);
}
void loop() {}

Mini-progetto

Realizza un orologio digitale con display LED che mostra l’ora e la data in tempo reale, aggiornando i dati ogni minuto.

Errori comuni

• Non verificare se il modulo è correttamente alimentato.
• Utilizzare una libreria non supportata per questo tipo di modulo RTC.
• Inserire la batteria CR1220 al contrario nel supporto del modulo.
• Ignorare l’importanza della sincronizzazione iniziale dell’orologio.

Accessori consigliati

• Batterie CR1220
• Display LED 4 cifre
• Connessione USB a B
• Cavo Jumper M/F

Domande frequenti

Il modulo RTC PCF8563 è compatibile con altri microcontrollori oltre Arduino?
Sì, il modulo è compatibile con qualsiasi dispositivo che supporti l’interfaccia I2C.

Come posso verificare la presenza di un’altra istanza del modulo RTC sulla stessa linea I2C?
Utilizzare uno strumento come i2cdetect per identificare gli indirizzi I2C occupati su Arduino.
