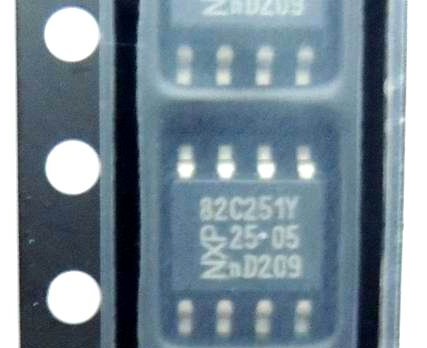

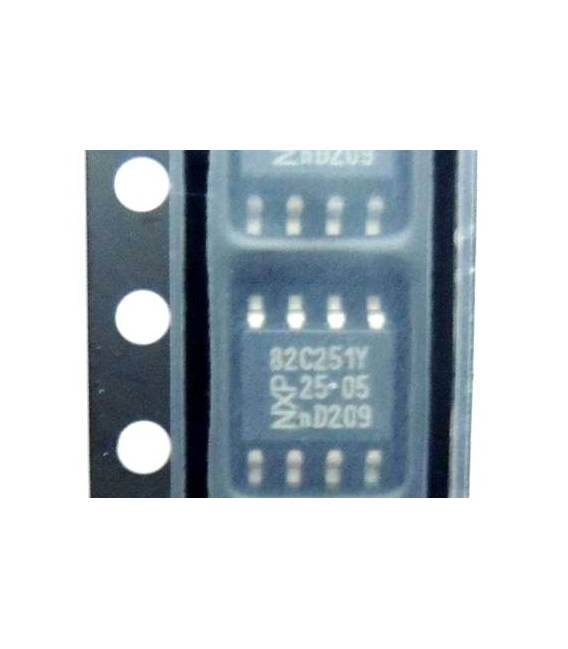

PCA82C251 IC Circuiti Integrati

Descrizione

Specifiche delle parti: …

Tutorial: Come usare PCA82C251

Il componente PCA82C251 è un circuito integrato utilizzato per la comunicazione in rete tra dispositivi elettronici. È ideale per progetti che richiedono connessioni seriale multipunti (MultiMaster/MultiSlave) su linee di dati bidirezionali.

Cosa serve

• Progetti con bus CAN
• Reti seriali robuste
• Sistemi di comunicazione industriali

Passi

1. Verifica la compatibilità del PCA82C251 con il tuo progetto elettronico.
2. Disponi un circuito di prova su scheda prototipo o stampa 3D.
3. Collega i pin Vcc e GND al riferimento di tensione del sistema.
4. Connetti TX e RX ai bus CAN della tua rete.
5. Verifica la corretta configurazione dei pin controllo (SCK, SDI, SDO) secondo le specifiche del datasheet.
6. Cicla il circuito per testare l’attività dei LED di stato se presenti.
7. Utilizza un oscilloscopio o analizzatore logico per monitorare i segnali CAN.
8. Configura il software per la comunicazione CAN.

Mini-progetto

Crea una rete CAN semplice con due microcontrollori che si scambiano messaggi di prova.

Errori comuni

• Connettere i pin TX e RX al contrario
• Omettere la resistenza pull-up necessaria per il bus CAN
• Configurare erratamente i parametri di comunicazione CAN nel software
• Ignorare l’importanza della sincronizzazione temporale tra nodi CAN

Accessori consigliati

• Resistenze pull-up
• Capacitivi decoupling per alimentazione stabile
• Oscilloscopio o analizzatore logico
• Microcontrollori con supporto CAN

Domande frequenti

Il PCA82C251 è compatibile con Arduino?
Sì, ma richiede un’implementazione software specifica per la comunicazione CAN.

Quali sono le velocità di trasmissione consigliate?
Verifica sul datasheet per i limiti della tua configurazione.
