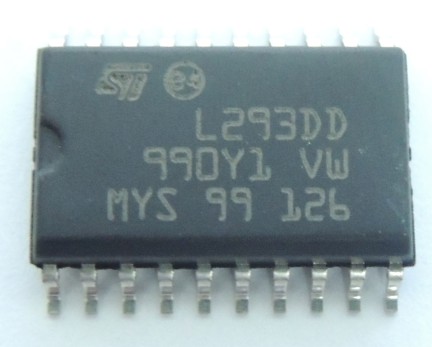

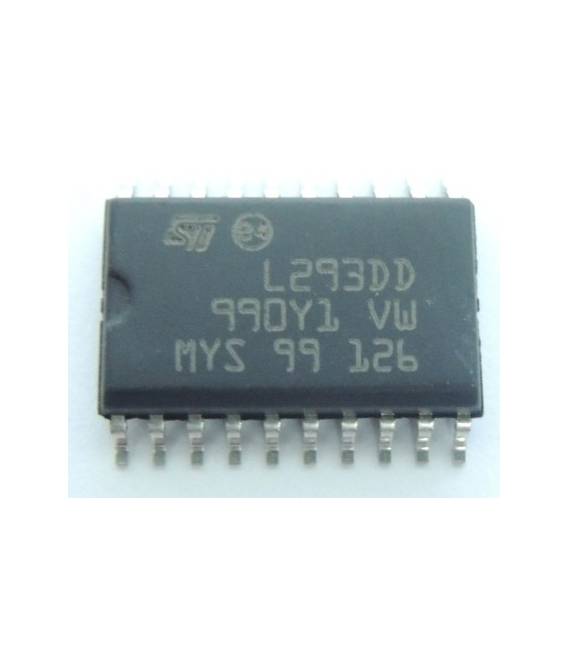

L293DD IC Circuiti Integrati

Descrizione

Tutorial: Come usare L293DD IC

L293DD IC è un potenziatore di segnale che permette di controllare motori DC o passare segnali digitali a correnti elevate. Utile per progetti che richiedono la gestione di motori elettrici.

Cosa serve

• L293DD IC
• Arduino o microcontrollore
• Resistenze (10kΩ)
• Cavi di collegamento

Passi

1. Verifica sul datasheet le specifiche del L293DD IC.
2. Collega i pin VCC e GND del L293DD IC al VCC e GND del tuo circuito.
3. Collega i pin IN1 e IN2 al microcontrollore.
4. Collega i pin ENA e ENB al microcontrollore per regolare la velocità.
5. Collega i pin OUT1 e OUT2 ai motori DC.
6. Collega una resistenza tra i pin VCC e IN1 per proteggere il microcontrollore.
7. Carica il codice Arduino fornito.
8. Testa il circuito con un motore DC.

Codice di esempio

void setup() {}
void loop() {
  digitalWrite(2, HIGH);
  delay(1000);
  digitalWrite(2, LOW);
  delay(1000);
}

Mini-progetto

Costruisci un semplice robot che si muove avanti e indietro utilizzando un motore DC e l293dd.

Errori comuni

• Non regolare correttamente la tensione di alimentazione.
• Collegare correttamente i pin IN1 e IN2.
• Non utilizzare resistenze di protezione.
• Non testare il circuito prima di collegare i motori.

Accessori consigliati

• Motori DC
• Resistenze di protezione
• Cavi di collegamento
• Arduino Uno

Domande frequenti

Come regolare la velocità del motore?
Collega i pin ENA e ENB al microcontrollore e regola la tensione su questi pin.

Quali resistenze utilizzare per proteggere il microcontrollore?
Utilizza resistenze di 10kΩ tra i pin IN1/IN2 e i segnali del microcontrollore.

Quali motori DC utilizzare?
Utilizza motori DC con tensione di alimentazione compatibile con il L293DD IC.

Il L293DD IC può gestire più motori?
Sì, collega più motori DC ai pin OUT1/OUT2.
