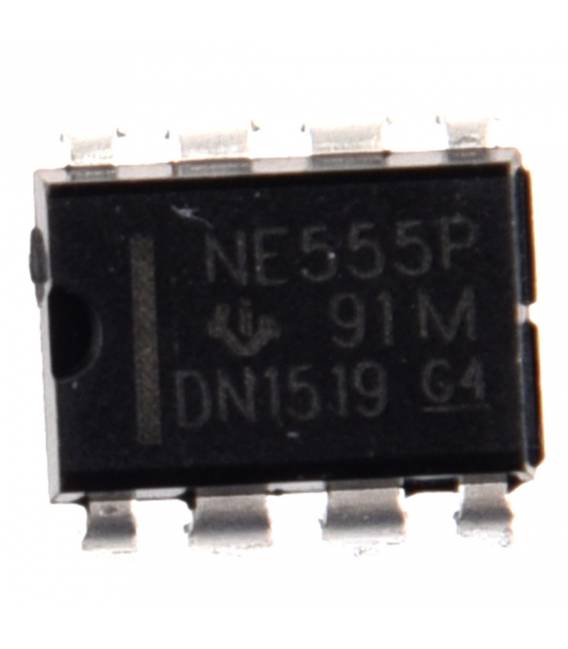

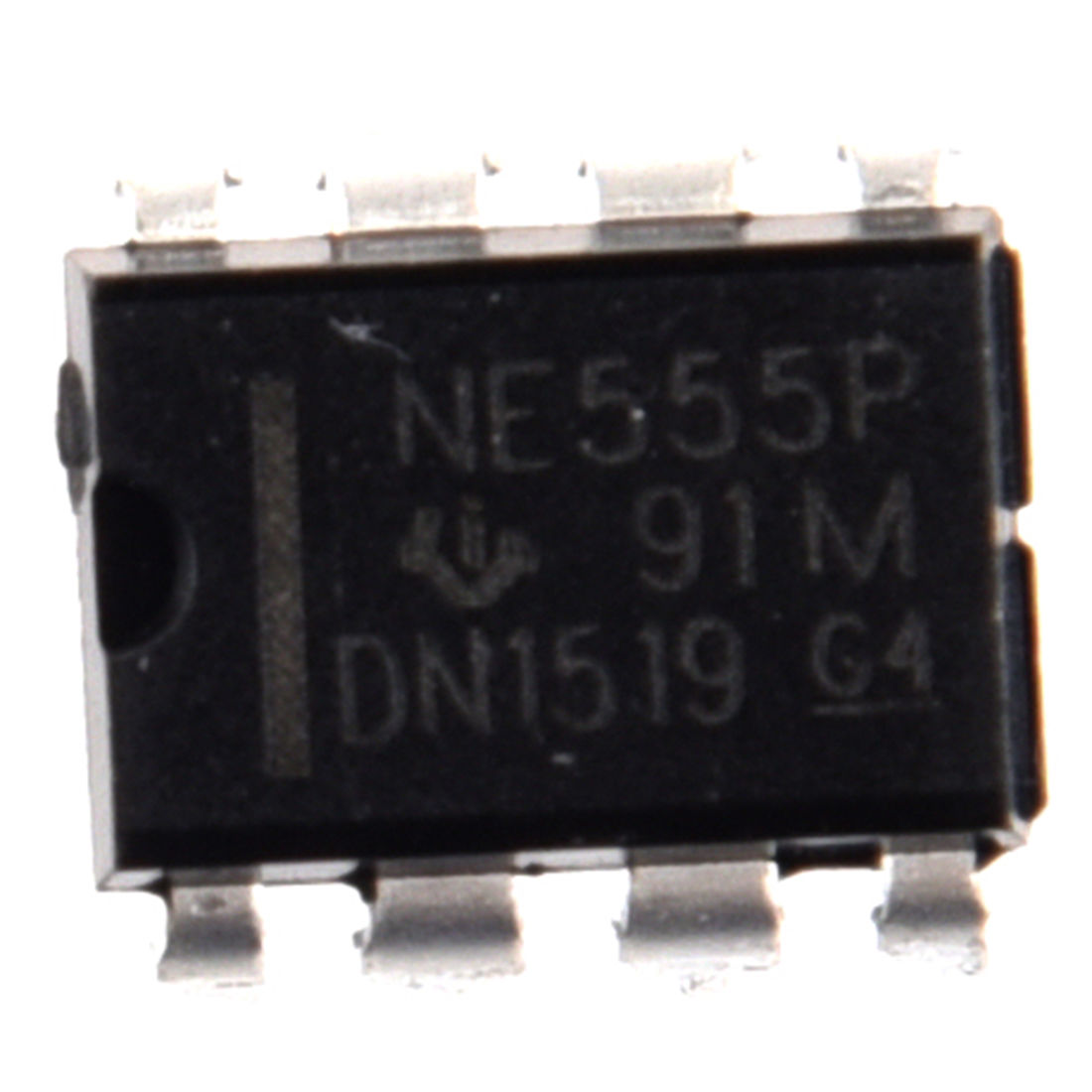

NE555P IC Circuito Integrato DIP8 500KHz

Descrizione

Descrizione del prodotto

Tutorial: Come usare IC NE555P

L’IC NE555P è un componente fondamentale per la creazione di circuiti temporizzati e generatori di segnali. È ideale per progetti come timer, oscillator, flip-flop e altro ancora.

Cosa serve

• Arduino Uno
• Stampa prototipica
• Condensatore 10uF
• Resistori vari

Passi

1. Collegare il condensatore 10uF tra le pin 2 e 4 dell’IC NE555P.
2. Connettere i resistori ai terminali del circuito per regolare la frequenza e l’amplitude dei segnali generati.
3. Collegare l’alimentazione positiva (+Vcc) alla pin 8 dell’IC NE555P, e terra (GND) alla pin 1.
4. Connettere il pin 3 (output) del circuito integrato al pin digital di un Arduino per la lettura dei segnali generati.
5. Configurare l’Arduino con lo sketch appropriato per leggere i dati dal NE555P.

Codice di esempio

void setup() {
pinMode(2, INPUT);
Serial.begin(9600);
}

void loop() {
digitalRead(2);
}

Mini-progetto

Crea un timer semplice che accende una lampadina LED per 5 secondi ogni volta che si preme un pulsante.

Errori comuni

• Non collegare correttamente la polarità del condensatore
• Inserire i valori errati dei resistori
• Configurare l’Arduino senza caricare lo sketch appropriato

Accessori consigliati

• LED
• Pulsante a spingetto
• Stampa prototipica per Arduino
• Kit di resistenze variabili

Domande frequenti

Qual è la frequenza massima che posso generare?
Verifica sul datasheet del NE555P.

Posso usare questo IC con alimentazione a 3V?
Sì, ma verifica le specifiche di funzionamento a basso livello di tensione nel datasheet.
