Descrizione

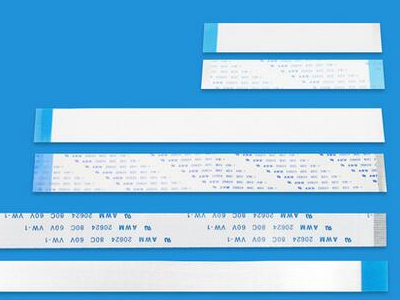

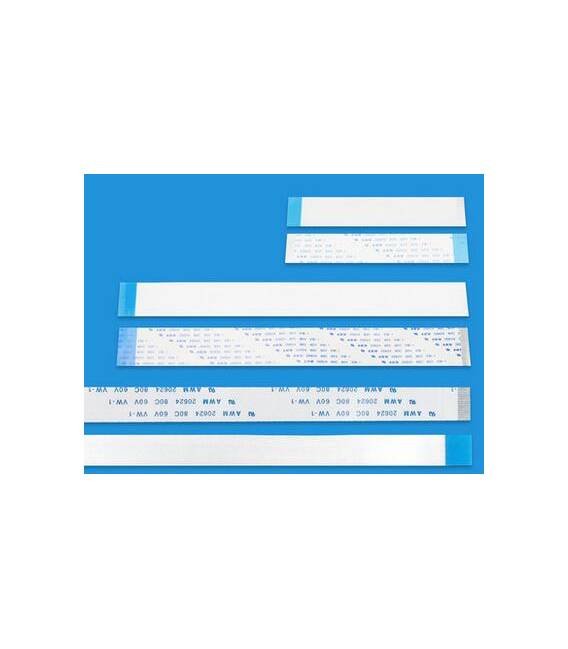

Nastro Flessibile Cavo Piatto FFC/FPC 12P 0.5 Pitch 10CM A-B Cavo
-
CARATTERISTICHE:
1. Temperatura nominale: 80 C
2. Tensione di resistenza: 60V
3. La massima resistenza del conduttore a 20 : 25 / km
4. Il prodotto ha una resistenza morbida, resistenza agli acidi, olio, umidit , muffa e altre caratteristiche.
5. dimensionamento: materiale PET 6. Rame stagnato
Nome prodotto Modello Tipo Distanza Numero di core Larghezza complessiva Lunghezza complessiva
Cavo piatto flessibile FFC 4P ~ 80P tipo A / B 0.5 / 1.0mm 4P ~ 80P (N + 1) * distanza = Wmm Lmm
Cavo FFC (Flexible Flat Cable) pu scegliere il numero e la spaziatura del filo per semplificare la connessione e ridurre notevolmente il volume dei prodotti elettronici, ridurre i costi di produzione, migliorare l’efficienza produttiva, il pi adatto per la scheda madre tra le parti in movimento, PCB board tra il PCB, apparecchiature elettriche miniaturizzate per scopi di trasmissione dati.
Le specifiche comuni sono 0,5 mm, 0,8 mm, 1,0 mm, 1,25 mm, 1,5 mm, 2,0 mm, 2,54 mm di spaziatura e altri cavi flessibili. Ora ampiamente utilizzato in una variet di stampanti e connessione della testina di stampa tra scheda madre, plotter, scanner, fotocopiatrici, altoparlanti, apparecchi LCD, fax, lettori DVD e altri prodotti, una variet di trasmissione del segnale e scheda-scheda. Nelle moderne apparecchiature elettriche, quasi ovunque.
Parametri tecnici del cavo FFC
Conduttori N: numero di conduttori di cavi in rame;
Pitch P: distanza tra le linee centrali di due conduttori adiacenti;
Margini M: il bordo pi esterno di una distanza del cavo tra la linea centrale del conduttore;
Full pitch TP: la distanza pi esterna tra le linee centrali dei due conduttori, TP = P * (N-1);
Larghezza totale W: i due bordi dal centro del cavo, W = P * (N + 1);
La lunghezza totale TL: estremit del cavo di distanza;
Inserisci spessore TT: cavo che collega due estremit di spessore;

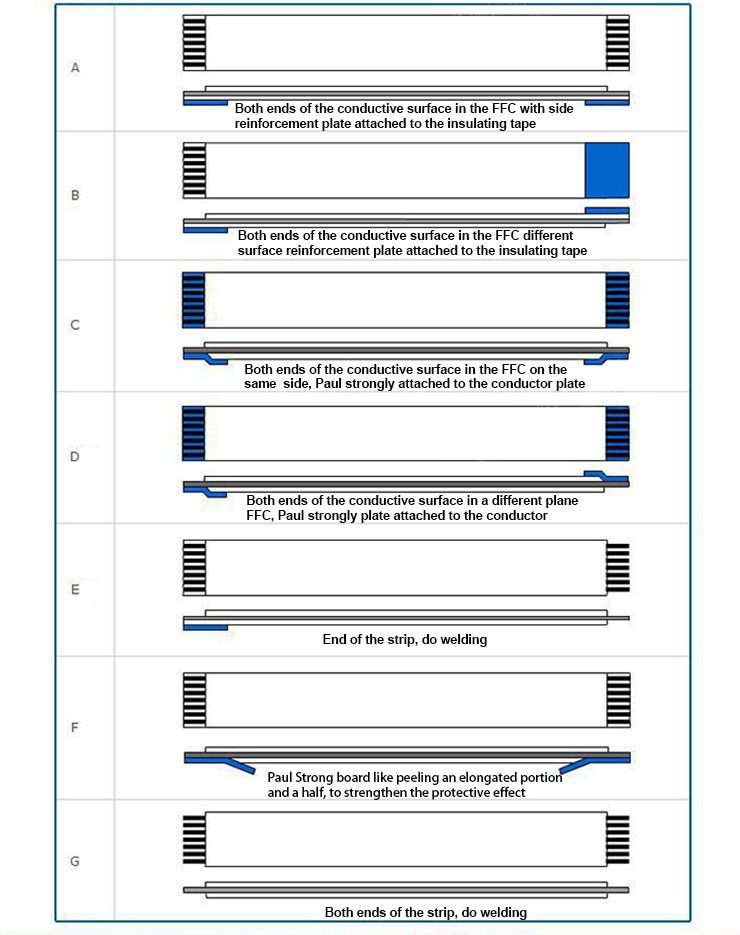

Modelli comuni:
A: entrambe le estremit della connessione e piastre di rinforzo fissate al nastro isolante;
genere
B: piastre di rinforzo intersecano direttamente attaccate al nastro isolante;
C: entrambe le estremit della piastra di rinforzo direttamente attaccate al conduttore;
D: entrambe le estremit della piastra di rinforzo si incrociano direttamente attaccate al conduttore;
E: piastra di rinforzo terminale attaccata al nastro isolante e l’altra estremit saldante direttamente;
F: entrambe le estremit della piastra di rinforzo sono attaccate direttamente al nastro isolante, interno semitestato;
G: le estremit saldate direttamente.
Tutorial: Come usare Nastro Flessibile Cavo Piatto FFC/FPC 12P
Il nastro flessibile cavo piatto FFC/FPC è ideale per connettere componenti elettronici in spazi ristretti. Questo tutorial ti guiderà attraverso l’installazione di questo cavo.
Cosa serve
- Nastro Flessibile Cavo Piatto FFC/FPC 12P
- Connettori A-B compatibili
- Strumenti di montaggio
Passi
- Verifica che i connettori A e B siano compatibili con il cavo.
- Prepara i connettori A e B per l’installazione seguendo le istruzioni sul datasheet.
- Collega il cavo al connettore A.
- Controlla la connessione del cavo con un multietto o una stazione di test.
- Collega il cavo al connettore B.
- Verifica che tutte le connessioni siano solide e senza cortocircuiti.
- Testa l’intero sistema per garantire la corretta funzione del cavo.
Mini-progetto
Crea un modulo di comunicazione tra due microcontrollori utilizzando il nastro flessibile FFC/FPC come collegamento.
Errori comuni
- Connessioni non compatibili
- Connettori danneggiati durante l’installazione
- Cavo piegato troppo rigidamente
Accessori consigliati
- Connettore FFC/FPC A-B
- Strumento di montaggio per FFC/FPC
- Multietto digitale
- Kit test elettronico
Domande frequenti
Come posso verificare la compatibilità dei connettori?
Controlla le specifiche sul datasheet del prodotto o verifica direttamente con un multietto.
Qual è il pitch di questo cavo?
Il pitch è 0.5 mm, come indicato nella descrizione del prodotto.
