Nastro Flessibile Cavo Piatto FFC/FPC 30P 1.0 Pitch 20CM A-B Cavo

Descrizione

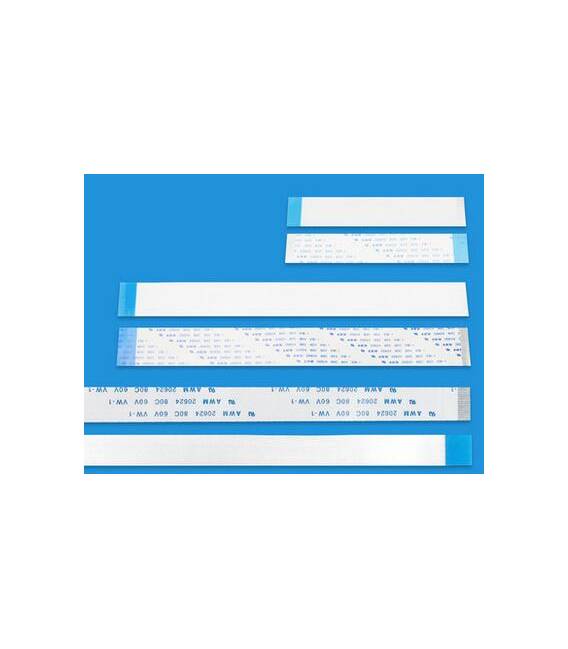

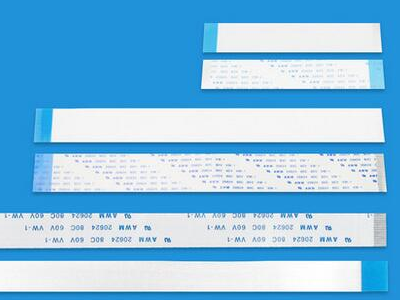

Nastro Flessibile Cavo Piatto FFC/FPC 30P 1.0 Pitch 20CM A-B Cavo

• CARATTERISTICHE:
  1. Temperatura nominale: 80 C
  2. Tensione di resistenza: 60V
  3. La massima resistenza del conduttore a 20 : 25 / km
  4. Il prodotto ha una resistenza morbida, resistenza agli acidi, olio, umidit , muffa e altre caratteristiche.
  5. dimensionamento: materiale PET 6. Rame stagnato
  Nome prodotto Modello Tipo Distanza Numero di core Larghezza complessiva Lunghezza complessiva
  Cavo piatto flessibile FFC 4P ~ 80P tipo A / B 0.5 / 1.0mm 4P ~ 80P (N + 1) * distanza = Wmm Lmm
  Cavo FFC (Flexible Flat Cable) pu scegliere il numero e la spaziatura del filo per semplificare la connessione e ridurre notevolmente il volume dei prodotti elettronici, ridurre i costi di produzione, migliorare l’efficienza produttiva, il pi adatto per la scheda madre tra le parti in movimento, PCB board tra il PCB, apparecchiature elettriche miniaturizzate per scopi di trasmissione dati.
  Le specifiche comuni sono 0,5 mm, 0,8 mm, 1,0 mm, 1,25 mm, 1,5 mm, 2,0 mm, 2,54 mm di spaziatura e altri cavi flessibili. Ora ampiamente utilizzato in una variet di stampanti e connessione della testina di stampa tra scheda madre, plotter, scanner, fotocopiatrici, altoparlanti, apparecchi LCD, fax, lettori DVD e altri prodotti, una variet di trasmissione del segnale e scheda-scheda. Nelle moderne apparecchiature elettriche, quasi ovunque.
  Parametri tecnici del cavo FFC
  Conduttori N: numero di conduttori di cavi in rame;
  Pitch P: distanza tra le linee centrali di due conduttori adiacenti;
  Margini M: il bordo pi esterno di una distanza del cavo tra la linea centrale del conduttore;
  Full pitch TP: la distanza pi esterna tra le linee centrali dei due conduttori, TP = P * (N-1);
  Larghezza totale W: i due bordi dal centro del cavo, W = P * (N + 1);
  La lunghezza totale TL: estremit del cavo di distanza;
  Inserisci spessore TT: cavo che collega due estremit di spessore;

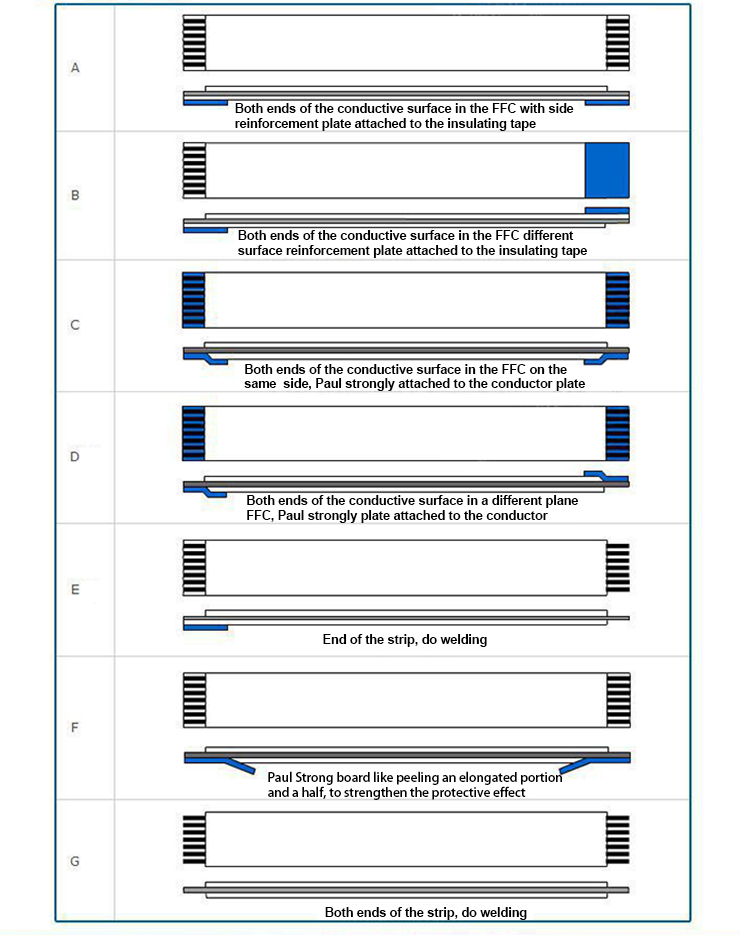

  Modelli comuni:
  A: entrambe le estremit della connessione e piastre di rinforzo fissate al nastro isolante;
  genere
  B: piastre di rinforzo intersecano direttamente attaccate al nastro isolante;
  C: entrambe le estremit della piastra di rinforzo direttamente attaccate al conduttore;
  D: entrambe le estremit della piastra di rinforzo si incrociano direttamente attaccate al conduttore;
  E: piastra di rinforzo terminale attaccata al nastro isolante e l’altra estremit saldante direttamente;
  F: entrambe le estremit della piastra di rinforzo sono attaccate direttamente al nastro isolante, interno semitestato;
  G: le estremit saldate direttamente.
