Flexibles Flachkabel FFC/FPC 12P 0,5mm Spaltweite 10cm A-B Kabel

Beschreibung

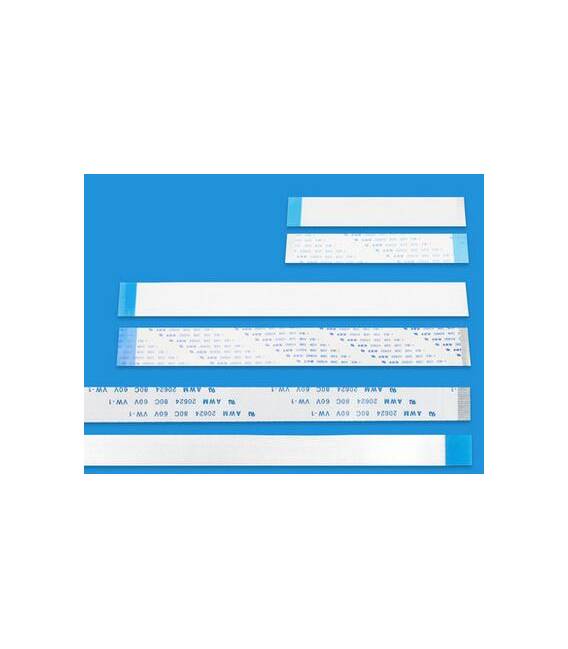

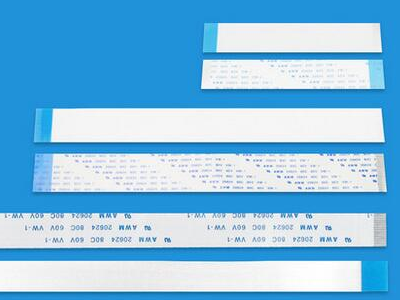

Flexibles Flachkabel FFC/FPC 12P 0,5mm Spaltweite 10cm A-B Kabel CARAKTERISTIKA:1. Normale Temperatur: 80°C2. Spannungsbelastbarkeit: 60V3. Maximale Leiterleitfähigkeit bei 20°C: 25 / km4. Produkt hat weiches Material, Säurebeständigkeit, Öl, Feuchtigkeit, Schimmel und andere Eigenschaften.5. Dimensionierung: Material PET 6. Bleirosteter KupferleiterFlexibles Flachkabel FFC 4P ~ 80P Typ A / B 0,5 / 1,0mm 4P ~ 80P (N + 1) * Distanz = Wmm LmmFlexibles Flachkabel FFC kann Sie die Anzahl und den Abstand der Leiter zu vereinfachen, um die Verbindung zu vereinfachen und den Volumen der elektronischen Produkte erheblich zu reduzieren, die Produktionskosten zu senken, die Produktivität zu verbessern, ideal für die Mutterplatte zwischen beweglichen Teilen, PCB Board zwischen PCB, elektronische Geräte für die Datentransmission in Miniaturform. Die gängigen Spaltweiten sind 0,5 mm, 0,8 mm, 1,0 mm, 1,25 mm, 1,5 mm, 2,0 mm, 2,54 mm und andere flexible Kabel. Jetzt weit verbreitet in einer Vielzahl von Druckern und Kopfverbindungen zwischen Mutterplatte, Plotter, Scanner, Kopierer, Lautsprecher, LCD-Geräte, Fax, DVD-Leser und anderen Produkten, eine Vielzahl von Signalübertragung und Karte-Karte. In modernen elektronischen Geräten fast überall. Technische Parameter des FFC-KabelsLeiter N: Anzahl der Kupferleiter;Pitch P: Abstand zwischen den Mittelpunkten zweier benachbarter Leiter;Rand M: äußerster Rand der Kabeldistanz von der Leitermittellinie;Gesamtpitch TP: äußerster Abstand zwischen den Mittelpunkten zweier Leiter, TP = P * (N-1);Gesamtbreite W: die beiden Ränder vom Kabelmittelpunkt, W = P * (N + 1);Gesamtlänge TL: Distanz zwischen den Enden des Kabels;Verbindungsstärke TT: Kabelstärke zwischen den beiden Enden;Gängige Modelle:A: Verbindungen an beiden Enden und Stützplatten an der Isolierband befestigt;TypB: Stützplatten direkt an der Isolierband befestigt;C: Stützplatten an beiden Enden direkt an den Leitern befestigt;D: Stützplatten an beiden Enden direkt an den Leitern befestigt;E: Endplatte an der Isolierband befestigt und die andere Seite direkt angeschweißt;F: Stützplatten an beiden Enden direkt an der Isolierband befestigt, inneres Halbverkapseltes;G: Enden direkt angeschweißt. Tutorial: Wie man Flexibles Flachkabel FFC/FPC 12P Das flexibele Flachkabel FFC/FPC ist ideal, um elektronische Komponenten in engen Räumen zu verbinden. Dieses Tutorial führt Sie durch die Installation dieses Kabels. Was braucht man Flexibles Flachkabel FFC/FPC 12P Kompatibler A-B-Verbindungskopf Montagewerkzeuge Schritte Stellen Sie sicher, dass die Verbindungsköpfe A und B mit dem Kabel kompatibel sind. Bereiten Sie die Verbindungsköpfe A und B für die Installation gemäß der Datenblattanweisungen vor. Verbinden Sie das Kabel am Verbindungskopf A. Prüfen Sie die Kabelverbindung mit einem Multimeter oder einem Teststand. Verbinden Sie das Kabel am Verbindungskopf B. Stellen Sie sicher, dass alle Verbindungen stabil sind und keine Kurzschlüsse vorhanden sind. Testen Sie das gesamte System, um die korrekte Funktionsfähigkeit des Kabels zu gewährleisten. Mini-Projekt Erstellen Sie eine Kommunikationskarte zwischen zwei Mikrocontrollern, indem Sie das flexibele FFC/FPC-Band als Verbindung verwenden. Fehlerhafte Verbindungen Nichtkompatible Verbindungsköpfe
