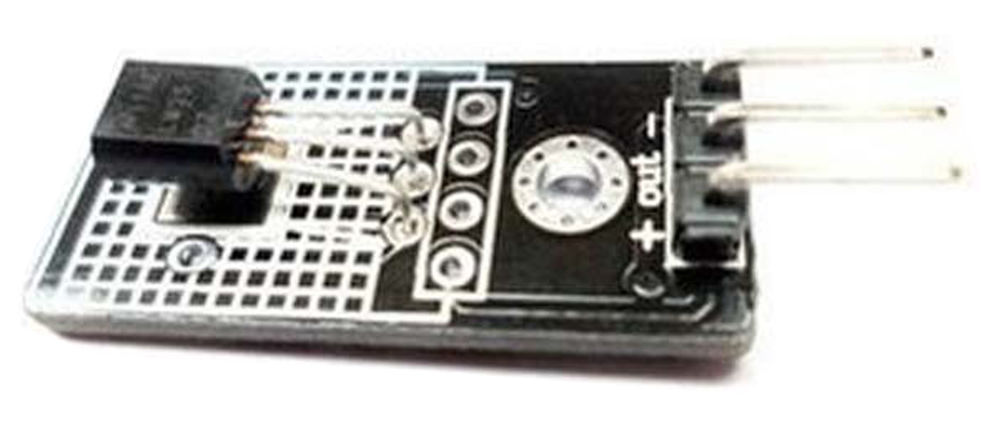

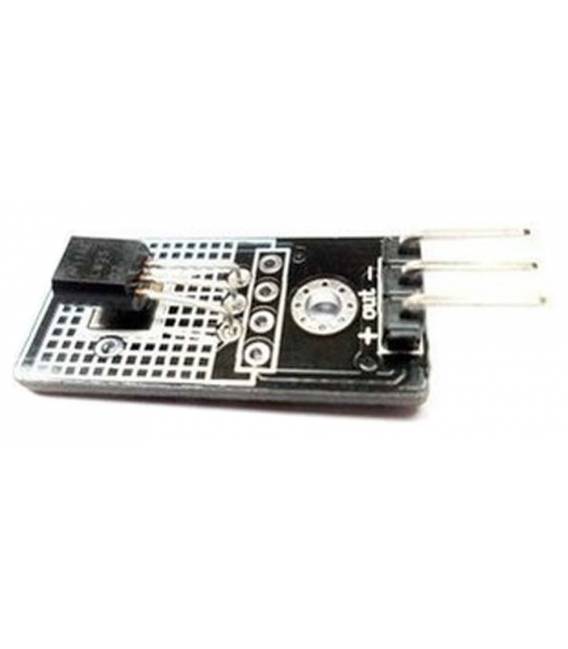

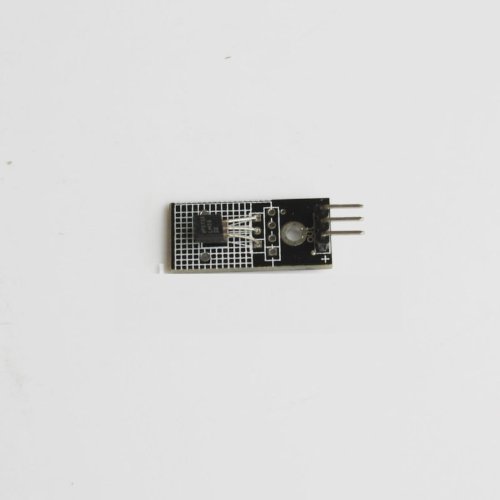

Modulo LM35D Sensore Analogico Temperatura per Arduino

Descrizione

Il modulo LM35D è un sensore di temperatura che fornisce una lettura della temperatura in gradi Celsius. L’uscita del sensore è un segnale analogico che può essere letto da un Arduino o un’altra piattaforma di sviluppo.

Tutorial: Come usare Modulo LM35D Sensore Analogico Temperatura

Il modulo LM35D è un sensore di temperatura ideale per progetti Arduino che richiedono misurazioni accurate della temperatura ambiente. È adatto sia a principianti che a maker più esperti, offrendo una semplice integrazione con il microcontrollore Arduino.

Cosa serve

• Arduino Uno o compatibile
• Cavo USB
• Computer con IDE Arduino installato

Passi

1. Collegare l’uscita analogica del modulo LM35D al pin A0 dell’Arduino.
2. Alimentare il modulo LM35D con 4.7V – 16V da una fonte di alimentazione o dal pin 5V dell’Arduino.
3. Aprire l’IDE Arduino e scrivere lo sketch fornito per leggere i dati del sensore.
4. Caricare lo sketch sul microcontrollore Arduino.
5. Visualizzare i valori della temperatura in gradi Celsius sull’IDE Arduino Serial Monitor.

Codice di esempio

void setup() {
  Serial.begin(9600);
}

void loop() {
  int sensorValue = analogRead(A0);
  float voltage = sensorValue * (5.0 / 1023.0);
  float temperatureC = voltage * 100;
  Serial.print("Temperatura:");
  Serial.println(temperatureC);
  delay(1000);
}

Mini-progetto

Realizzare un termometro digitale con l’LCD e il modulo LM35D. Collegare l’LCD al microcontrollore Arduino e modificare lo sketch per visualizzare la temperatura sul display.

Errori comuni

• Non collegare il sensore correttamente ai pin dell’Arduino.
• Ignorare la tensione di alimentazione del sensore.
• Omettere di convertire i valori analogici in gradi Celsius.

Accessori consigliati

• Modulo LCD 16×2 per Arduino
• Fonte di Alimentazione USB
• Set di connettori e cavi

Domande frequenti

Qual è la precisione del sensore LM35D?
La precisione è di ±0.5°C da -40°C a +150°C.

Posso collegare il sensore direttamente al pin 3V3 dell’Arduino?
Sì, ma verifica sul datasheet la tensione minima operativa del sensore LM35D.
