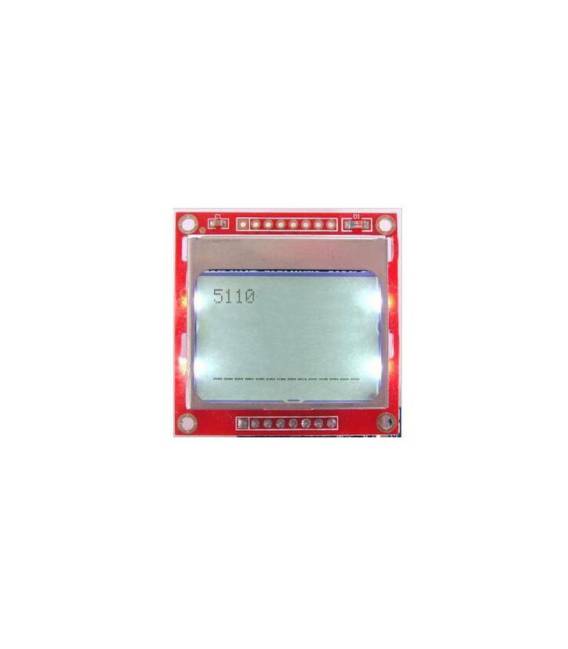

Modulo Display LCD Nokia 5110 84×84 Display retroilluminato Arduino Compatibile

Descrizione

Cos’è

Modulo Display LCD Nokia 5110 con retroilluminazione, compatibile con Arduino. Permette di visualizzare testo e immagini semplici su un display retroilluminato.

Caratteristiche

• Dimensioni display: 84×84 pixel
• Tipo di display: LCD
• Retroilluminazione: Sì
• Compatibilità: Arduino
• SKU: ARD009151
• Prezzo: 4.48 €

A cosa serve

Ideale per progetti di elettronica e prototipi. Utile per creare interfacce utente e monitoraggio. Esempi di utilizzo: timer digitale, visualizzazione di informazioni in tempo reale.

Tutorial: Come usare il Display LCD Nokia 5110 84×84

Questo modulo ti permette di visualizzare testo e immagini semplici su un display retroilluminato. Utile per progetti di interfaccia utente e monitoraggio.

Cosa serve

• Arduino
• Cavo duale 10 pin
• Resistenza 1 kΩ (per la funzione di contrasto)

Passi

1. 1. Installazione: Scarica il library ‘Adafruit_GFX’ e ‘Adafruit_PCD8544’ per Arduino.
2. 2. Collegamento: Connetti i pin D11, D12, D13, GND e VCC al tuo Arduino.
3. 3. Collega la resistenza 1 kΩ tra VCC e D7.
4. 4. Carica il codice di esempio.
5. 5. Testa il display con il comando ‘lcd.print(“Ciao, Arduino!”)’.
6. 6. Prova a visualizzare immagini semplici con ‘lcd.image(0, 0, img, 84, 84);’.
7. 7. Regola il contrasto variando la resistenza.
8. 8. Verifica sul datasheet per ulteriori impostazioni.

Codice di esempio

```
#include <Adafruit_GFX.h>
#include <Adafruit_PCD8544.h>

Adafruit_PCD8544 lcd = Adafruit_PCD8544(D11, D12, D13, D7);

void setup() {
  lcd.begin();
}

void loop() {
  lcd.print("Ciao, Arduino!");
}
```

Mini-progetto

Crea un timer digitale con il display visualizzando il tempo in secondi.

Errori comuni

• Dimenticare di collegare la resistenza di contrasto.
• Impostare correttamente i pin su Arduino.
• Omettere la libreria necessaria.
• Non regolare il contrasto.

Accessori consigliati

• Arduino Uno
• Resistenza 1 kΩ
• Cavo duale 10 pin
• Libri di elettronica per principianti

Domande frequenti

Come impostare il contrasto?
Collega la resistenza 1 kΩ tra VCC e D7 per regolare il contrasto.

Quali pin usare su Arduino?
Usa i pin D11, D12, D13 e D7.

Posso usare questo modulo con un Arduino Mega?
Sì, ma verifica la compatibilità dei pin.
