Modulo Camera Interfaccia Seriale RS232 640 * 480 300 000 pixels

Descrizione

Cos’è

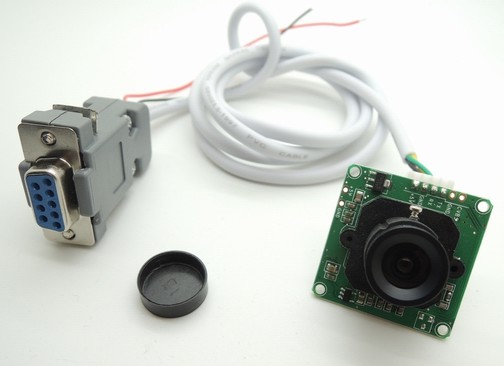

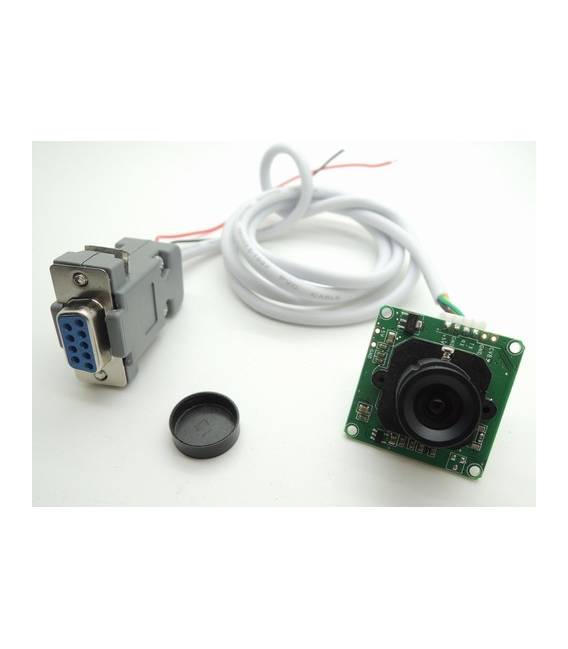

Il modulo Camera Interfaccia Seriale RS232 è un dispositivo di acquisizione di immagini progettato per essere integrato in progetti di elettronica e robotica, in particolare con Arduino. Con una risoluzione di 640×480, questo modulo è ideale per applicazioni che richiedono la trasmissione di immagini in tempo reale attraverso il protocollo RS232.

Caratteristiche

• Risoluzione: 640×480
• Numero di pixel: 300.000
• Interfaccia: RS232

A cosa serve

Questo modulo è utilizzabile per progetti di elaborazione delle immagini, sistemi di monitoraggio domestico o industriale e applicazioni robotiche. È compatibile con Arduino e altri microcontrollori che supportano l’interfaccia RS232.

Tutorial: Come usare Modulo Camera RS232

Il modulo camera RS232 è un dispositivo utile per acquisire immagini in tempo reale da distanze ravvicinate. È ideale per progetti di elaborazione delle immagini, sistemi di monitoraggio e robotica.

Cosa serve

• Arduino Uno
• Cavo USB A-MicroB
• Portatile con IDE Arduino installato

Passi

1. Collegare il modulo RS232 all’Arduino utilizzando i connettori seriale appropriati (verifica sul datasheet per le specifiche di collegamento).
2. Scaricare e installare la libreria necessaria per gestire l’interfaccia RS232.
3. Aprire il software IDE Arduino, scrivere lo sketch fornito nel tutorial e caricarlo sull’Arduino.
4. Verificare che i driver seriale siano installati sul computer (se non sono già presenti).
5. Inserire la chiave di attivazione del modulo RS232 seguendo le istruzioni del datasheet (verifica sul datasheet per il codice esatto).
6. Aprire lo sketch caricato nell’Arduino e configurare i parametri seriale.
7. Monitorare l’output seriale dal computer per verificare che la comunicazione sia avvenuta correttamente.
8. Visualizzare le immagini ricevute sul modulo RS232 tramite un software di elaborazione delle immagini.

Codice di esempio

// Includi la libreria necessaria
#include <SoftwareSerial.h>
// Configura il SoftwareSerial per comunicare con il modulo camera
SoftwareSerial mySerial(10, 11);
void setup() {
  Serial.begin(9600);
  mySerial.begin(38400); // verifica sul datasheet per la velocità corretta
}
void loop() {
  if (mySerial.available())
    Serial.write(mySerial.read());
}

Mini-progetto

Costruisci un sistema di monitoraggio domestico che acquisisce e invia immagini in tempo reale tramite il modulo RS232.

Errori comuni

• Errore nella configurazione della velocità seriale.
• Mancata installazione dei driver necessari sul computer.
• Connettore seriale non correttamente collegato.
• Chiave di attivazione inserita in modo errato o mancante.

Accessori consigliati

• Arduino Uno
• Stampa 3D Case per Arduino
• Scheda prototipo
• Cavo seriale RS232

Domande frequenti

Come posso controllare la qualità delle immagini?
Verifica le impostazioni di risoluzione e velocità del modulo camera nel datasheet.

Quali librerie devo installare per utilizzare il modulo?
Installa ‘SoftwareSerial’ dalla libreria Arduino Library Manager.
