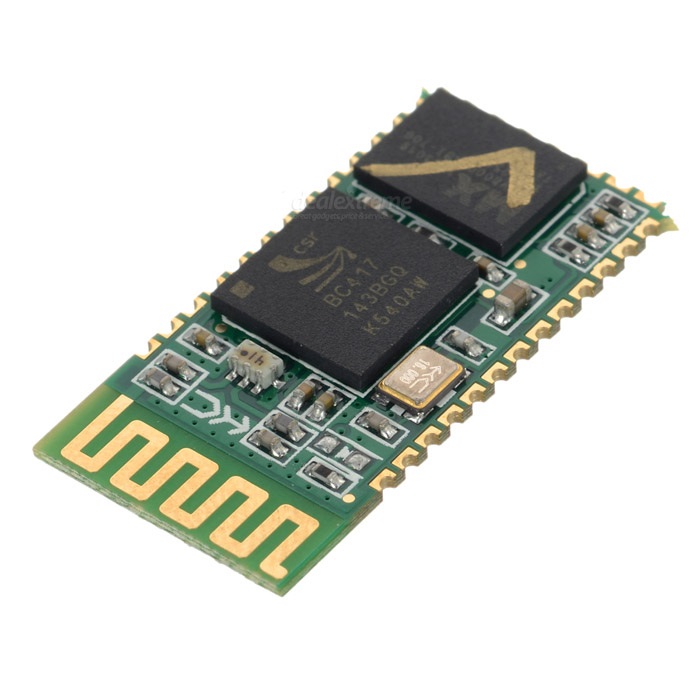

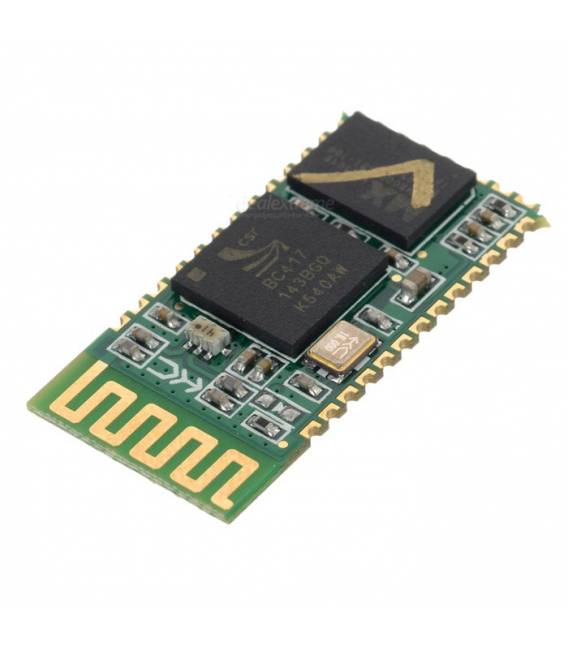

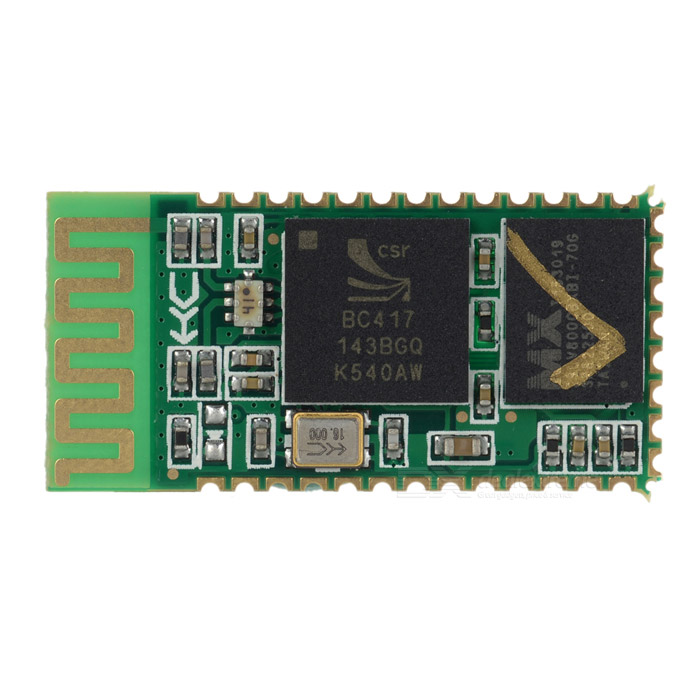

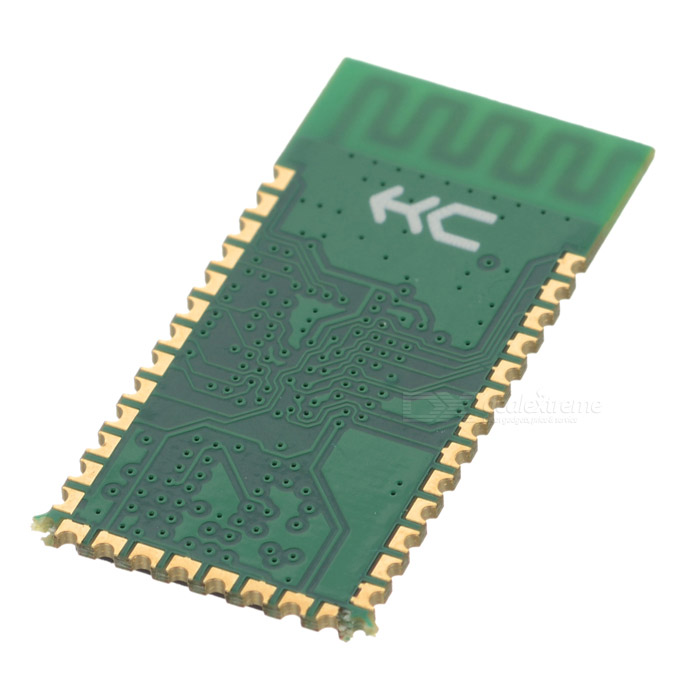

Modulo Bluetooth HC-05 Master Slave Ricetrasmettitore Seriale per Arduino

Descrizione

Modulo Bluetooth HC-05 Master Slave Ricetrasmettitore Seriale per Arduino

Descrizione:

nome del modulo

Modulo convertitore seriale RS232 Bluetooth UART

Banda di frequenza operativa

Banda ISM a 2,4 GHz

Specifica Bluetooth

V2.0 + EDR

Protocollo USB

USB v1.1 / 2.0

Classe di potenza in uscita

class2

tensione di esercizio

3.3V

Interfaccia host

USB / UART

Dimensione della memoria flash

8Mbit

Modulazione

GFSK (Gaussian Frequency Shift Keying)

Trasmettere il potere

non pi di 4dBm

sensibilit

non pi di -80 miliardi a 0,1% BER

Velocit di comunicazione

Asincroni: 2Mbps (MAX)

Temperatura di lavoro

Da -25 C a 75 C

taglia

28 millimetri * 15mm * 2mm

caratteristica:

1, utilizzare il chip bluetooth mainstream CSR, bluetooth V2.0 standard di protocollo

2, tensione di lavoro del modulo porta seriale 3,3 V.

3, Baud rate 9600, l’utente pu essere impostato.

4, dimensioni del modulo per: 28 mm x 15 mm x 2 mm.

5, corrente di lavoro: quando in corrispondenza 30-40 MA, quando in comunicazione 8 MA

6, corrente di dormienza: nessuna dormienza

7, utilizzato per il sistema di navigazione GPS, il sistema di lettura del contatore del gas di acqua ed elettricit , il sistema di controllo dell’industria mineraria.

8, pu usr per computer portatili bluetooth, computer e adattatore bluetooth, PDA, attrezzature di connessione senza interruzioni

Il modulo convertitore seriale RS232 Bluetooth UART pu trasferire facilmente i dati UART attraverso il Bluetooth senza fili, senza complessi layout PCB o conoscenze approfondite nello stack software Bluetooth, possibile combinare questo modulo bluetooth con il proprio sistema:

* Sistemi MCU, ARM o DSP.
* Sistemi SOC.
* Personal Digital Assistant (PDA)
* Accessori per computer
* Altri sistemi che si desidera utilizzare con le funzioni Bluetooth.

Hardware

Soluzione CSR, protocollo Bluetooth V2.0

supporto al comandante

supporta la modalit Master e Slave, modificata dal comandante AT

supporto 1200-115200 baud rate

Alimentazione singola da 3,3 V

corrente: 30mA MAX

pu essere utilizzato con tutti gli MCU tramite la porta UART

2 spie luminose

Set di comandi AT:
Il modulo di comunicazione seriale Bluetooth integrato HC-05 (di seguito indicato come moduli) ha due modalit operative: modalit comando-risposta e modalit di connessione automatica, pu essere suddiviso in modalit di collegamento automatico (Master) (master) tre ruoli di lavoro e loopback ( loopback). Quando il modulo collegato automaticamente alla modalit operativa, automaticamente in base alla connessione di trasmissione dati preimpostata, quando il modulo in grado di rispondere alla modalit operativa pu eseguire tutti i seguenti comandi AT, gli utenti possono una variet di comandi AT inviati al modulo per i parametri di controllo del modulo o comandi di controllo dello sblocco. Pu essere ottenuto attraverso il modulo di controllo il livello di ingresso del pin esterno (PIO11,), la trasformazione dinamica dello stato del modulo.

Definizioni dei pin utilizzate dal modulo seriale:
1, LED di connessione PIO8, per indicare lo stato del modulo, accensione del modulo dopo aver lampeggiato un diverso lampeggio di stato.
2. LED di connessione PIO9, indica che la connessione del modulo ha esito positivo, corrisponde al fatto che la porta seriale Bluetooth ha avuto successo, il LED acceso a lungo.
3. Piedi di commutazione dello stato del modulo PIO11 alti -> Risposta del comando AT alle condizioni di lavoro, bassa o mobile -> Stato di lavoro regolare Bluetooth.
4, il modulo stato con il circuito di reset, re-power on per completare il reset.

Per impostare i moduli principali:
1.PIO11 impostato alto.
2. modulo di accensione per immettere lo stato di risposta del comando AT.
3.HyperTerminal o altri strumenti seriali, impostare la velocit di trasmissione 38400, 8 bit di dati, 1 bit di stop, nessuna parit , nessun controllo di flusso.
4.la porta seriale per inviare il carattere “AT + ROLE r n” con esito positivo “OK r n”, dove r n carrello restituisce il feed di riga.
5.PIO ha poca potenza, il modulo re module, ricerca automaticamente dal modulo, per stabilire una connessione.

Abbiamo disponibili datasheet di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e lo pubblicheremo il prima possibile nel nostro sito.

Tutorial: Come usare Modulo Bluetooth HC-05

Il modulo Bluetooth HC-05 è un componente essenziale per chiunque voglia integrare la comunicazione wireless nei loro progetti Arduino. Ideale sia per principianti che per maker più esperti, questo dispositivo permette di inviare e ricevere dati tra l’Arduino e altri dispositivi Bluetooth.

Cosa serve

• Arduino Uno o compatibile
• Cavo USB per connettere Arduino al PC
• Batteria da 3.3V (opzionale per test senza alimentazione USB)

Passi

1. Collegare i pin TX del modulo HC-05 con il pin RX di Arduino e viceversa.
2. Alimentare il modulo HC-05 tramite la porta VCC e GND di Arduino.
3. Installare la libreria SoftwareSerial per gestire le comunicazioni serie alternative su Arduino.
4. Scrivere un semplice sketch in cui inviare dati al modulo Bluetooth.
5. Utilizzare una applicazione Android o PC come Bluetooth Terminal per ricevere i dati.
6. Configurare il modulo HC-05 in modalità Master o Slave secondo necessità del progetto.

Codice di esempio

SoftwareSerial BT(10, 11); // RX | TX
void setup() {
  Serial.begin(9600);
  BT.begin(38400);
}

void loop() {
  if (BT.available())
    Serial.write(BT.read());
}

Mini-progetto

Creare un sistema di allarme domestico che invia una notifica via Bluetooth quando viene attivato.

Errori comuni

• Non posso connettermi al modulo HC-05.
• Il modulo non risponde ai comandi inviati tramite Arduino.
• La comunicazione tra Arduino e il dispositivo Bluetooth è intermittente.
• Ho problemi con la configurazione del baud rate.

Accessori consigliati

• Modulo RTC DS3231 per l’orologio interno
• Display LCD 16×2 per visualizzare i dati ricevuti via Bluetooth
• Batteria LiPo 3.7V da 500mAh con protezione

Domande frequenti

Come posso configurare il modulo HC-05 in modalità Master?
Verifica sul datasheet come impostare la modalità di lavoro del modulo.

Quali baud rate supporta il modulo HC-05?
Verifica sul datasheet per i valori specifici dei baud rate disponibili.
