MLX90614ESF AAA IR Modulo Termometro Infrarossi Misurazione Temperatura Sensore Arduino

Descrizione

MLX90614ESF AAA IR Modulo Termometro Infrarossi Misurazione Temperatura Sensore Arduino

Tutorial: Come usare Modulo Termometro Infrarossi MLX90614ESF

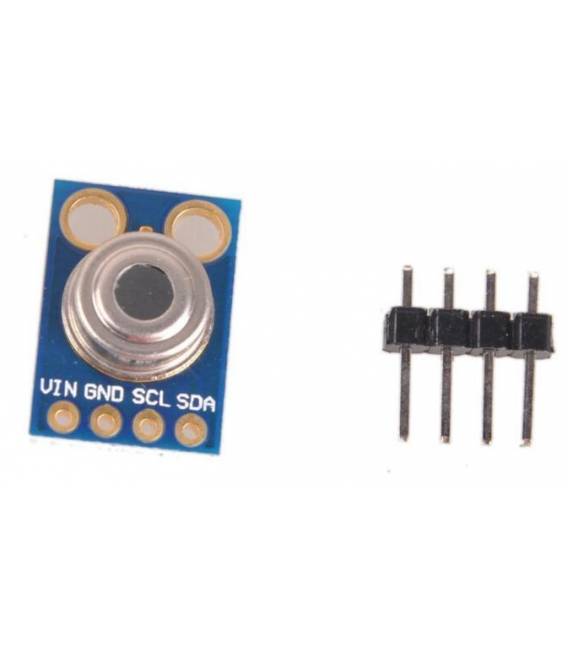

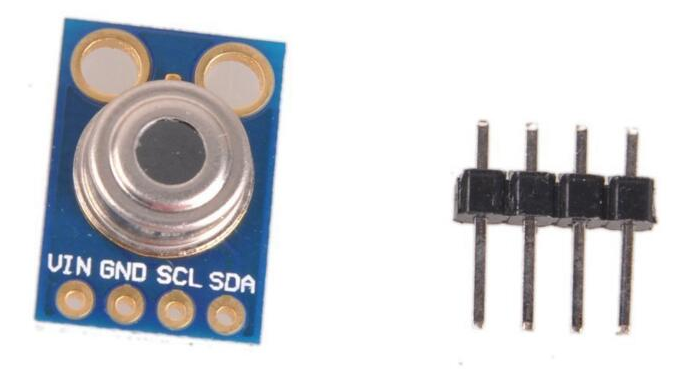

Il modulo MLX90614ESF è un sensore a infrarossi che consente di misurare la temperatura ambiente e quella del corpo umano. Ideale per progetti Arduino come termometri personalizzati o sistemi di controllo.

Cosa serve

• Arduino
• Cavo USB
• Computer con IDE Arduino installato

Passi

1. Collega il modulo MLX90614ESF ai pin VCC, GND, SCL e SDA dell’Arduino usando un cavo jumper.
2. Apri l’IDE Arduino e crea una nuova inizializzazione per il bus I2C con Wire.begin();
3. Verifica la comunicazione del sensore utilizzando i comandi di lettura dati come readObjectTemp().
4. Leggi la temperatura ambiente dalla libreria MLX90614.
5. Calcola la temperatura oggetto (non ambiente) usando i metodi della libreria specifica per il sensore MLX90614.
6. Visualizza le temperature sul monitor seriale dell’IDE Arduino o su un display LCD collegato all’Arduino.
7. Testa l’apparecchio cambiando la posizione del berso termico rispetto al sensore.
8. Aggiusta eventuali errori di lettura consultando il datasheet del modulo MLX90614ESF.

Codice di esempio

//Includi la libreria I2C
#include <Wire.h>
//Includi la libreria specifica per il sensore MLX90614
#include <mlx90614.h>
MLX90614 mlx;
void setup() {
  Serial.begin(9600);
  Wire.begin();
}
void loop() {
  float temp = mlx.readObjectTempC();
  Serial.print("Temperatura: ");
  Serial.println(temp);
}

Mini-progetto

Realizza un sistema di allarme termico per monitorare la temperatura in una stanza o vicino a un dispositivo elettronico. Se la temperatura supera un certo valore, l’allarme suona.

Errori comuni

• Lettura errata della temperatura: verifica i collegamenti e il datasheet.
• Problemi di comunicazione I2C: controlla che SCL e SDA siano correttamente collegati.
• Temperatura non aggiornata: assicurati che la libreria MLX90614 sia installata e configurata corretta.
• Sensore inattivo: verifica il fornitore di energia per il modulo MLX90614ESF.

Accessori consigliati

• Display LCD 16×2
• Relay Module
• Buzzer
• RTC Real Time Clock DS3231

Domande frequenti

Come posso installare la libreria necessaria?
Scarica e installa la libreria MLX90614 dal gestore librerie di Arduino.

Il sensore non risponde, cosa fare?
Verifica i collegamenti e controlla il datasheet del modulo per impostazioni corrette.
