MAX7219 Modulo display Digitale con 2 display 7 segmenti Arduino

Descrizione

Cos’è

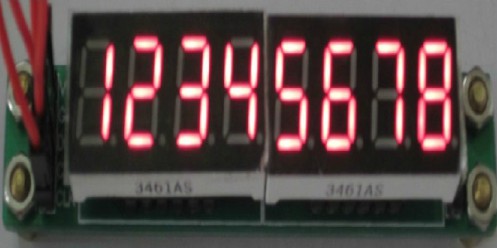

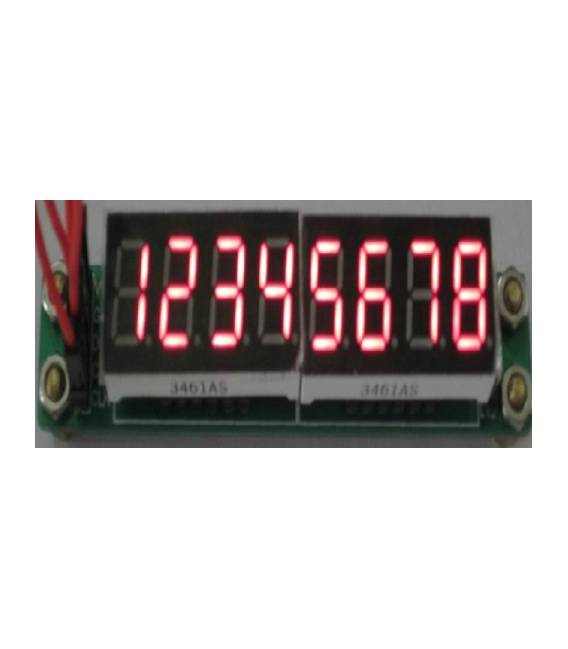

Il modulo MAX7219 con 2 display a 7 segmenti è un componente elettronico che permette di visualizzare dati numerici su display a segmenti. È ideale per progetti Arduino dove si desidera mostrare informazioni come temperature, conteggi o timer.

Caratteristiche

• 2 display a 7 segmenti
• Chip MAX7219
• Compatibile con Arduino

A cosa serve

Il modulo è perfetto per progetti di illuminazione e visualizzazione dati. Puoi creare un conteggio orario, mostrare l’ora corrente su due display a 7 segmenti o visualizzare altri dati numerici.

Tutorial: Come usare Modulo MAX7219 con 2 Display 7 Segmenti

Il modulo MAX7219 è un componente elettronico che consente di visualizzare dati numerici su display a segmenti. È ideale per progetti Arduino dove si desidera mostrare informazioni come temperature, conteggio o timer.

Cosa serve

• Arduino Uno/Nano
• Cavo USB A-MicroB
• Connessione tra Arduino e modulo MAX7219

Passi

1. Collegare i pin VCC e GND del modulo MAX7219 ai corrispondenti pin dell’Arduino.
2. Connettere il pin DIN del modulo al pin D3 di Arduino, DO al pin D4 e CS al pin D5.
3. Installare la libreria LedControl su Arduino IDE (vedi repository GitHub ufficiale).
4. Scrivere uno sketch semplice per testare l’installazione (vedi codice sottostante).
5. Verificare che i numeri appaiano sui display 7 segmenti.
6. Modificare il codice per visualizzare dati vari come temperatura o conteggio.
7. Progettare un contenitore per il modulo e l’Arduino (stampatura 3D consigliata).
8. Testare ulteriormente i limiti del modulo MAX7219.

Codice di esempio

LedControl lc = LedControl(5, 4, 3, 1); // Pin CS, DIN, CLK e numero di display
void setup() {
  lc.setIntensity(0, 8);
  lc.clearDisplay(0);
}
void loop() {
  lc.setDigit(0, 0, 5, false);
  delay(2000);
}

Mini-progetto

Crea un conteggio orario con il modulo MAX7219 e Arduino. Mostra l’ora corrente su due display 7 segmenti.

Errori comuni

• Pin non collegati correttamente
• Libreria LedControl non installata
• Dati incompatibili tra Arduino e modulo MAX7219
• Display non illuminato

Accessori consigliati

• Resistenze di pull-up
• Sensori di temperatura
• Contatori elettronici
• Stampante 3D per progetti caseggiati

Domande frequenti

Come posso controllare i display da un PC?
Utilizza una libreria come Firmata per inviare dati dal computer all’Arduino.

Posso collegare più moduli MAX7219 insieme?
Sì, ma devi gestire correttamente i pin CS separati per ogni modulo.

Qual è la differenza tra questo e un display LCD?
I display 7 segmenti sono più semplici da usare e meno costosi per visualizzare numeri specifici.
