Descrizione
Descrizione Tecnica

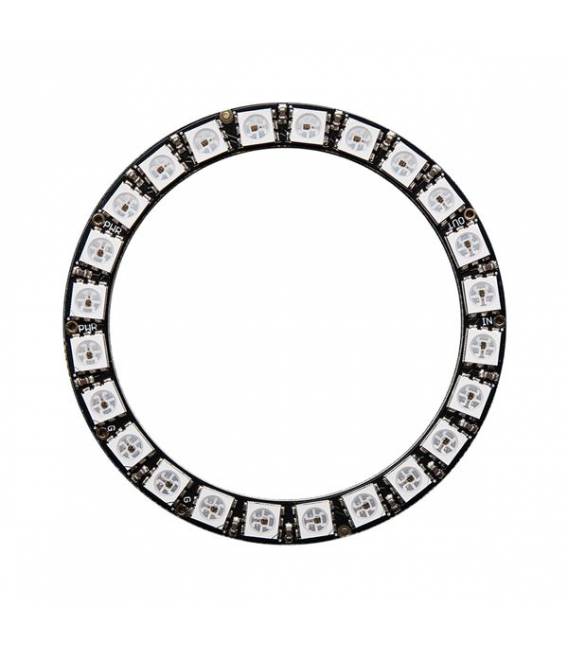

L’anello LED 24 WS2812 RGB è un componente elettronico che consente di creare effetti luminosi complessi e dinamici. Ogni LED incorpora un controllore digitale che gestisce il colore e l’intensità della luce, permettendo di creare sequenze di illuminazione personalizzate. L’anello può essere utilizzato in vari progetti elettronici e decorativi.
Per utilizzare l’anello LED 24 WS2812 RGB, è necessario collegarlo a un microcontrollore come Arduino. La libreria Adafruit NeoPixel è spesso utilizzata per gestire le funzionalità dell’anello. Il collegamento avviene tramite un connettore JST o un altro tipo di connettore compatibile.
L’anello LED 24 WS2812 RGB supporta la programmazione di colori e effetti luminosi tramite un microcontrollore, rendendolo un componente versatile per progetti di illuminazione personalizzata.
Specifiche Chiave
| Parametro | Valore |
| Modello | WS2812 RGB 5050 |
| Numero di LED | 24 |
| Dimensioni singolo LED | N/D (vedi scheda tecnica del produttore) |
| Interfaccia | JST o connettore compatibile |
| Contenitore | Anello |
| Alimentazione | 5V DC |
Installazione e Utilizzo
- Collegare l’anello LED WS2812 a un pin digitale dell’Arduino utilizzando un connettore JST o compatibile.
- Scaricare e installare la libreria Adafruit NeoPixel dal sito ufficiale di Arduino IDE.
- Includere le istruzioni per la libreria NeoPixel nel codice Arduino: #include <Adafruit_NeoPixel.h>.
- Definire il numero dei LED nell’anello e il pin digitale utilizzato: Adafruit_NeoPixel pixels = Adafruit_NeoPixel(24, 3, NEO_GRB + NEO_KHZ800);.
- Caricare il codice su Arduino e verificare la corretta risposta dell’anello.
Compatibilità e Requisiti
- L’anello LED WS2812 RGB è compatibile con Arduino e altri microcontrollori che supportano la libreria Adafruit NeoPixel.
- È necessario un cavo JST o un connettore compatibile per collegare l’anello al microcontrollore.
- Per utilizzare l’anello, è necessario scaricare e installare la libreria Adafruit NeoPixel.
Limiti e Note Importanti
- L’anello LED WS2812 RGB richiede un microcontrollore per la gestione delle funzionalità.
- È necessario un adeguato schema elettronico per il collegamento corretto.
- L’anello non include un alimentatore integrato e richiede un’alimentazione esterna di 5V DC.
Troubleshooting
L’anello LED non risponde al microcontrollore.
Causa probabile: Collegamento errato o libreria NeoPixel non installata.
Soluzione: Verificare il collegamento e installare correttamente la libreria NeoPixel.
I LED non cambiano colore come previsto.
Causa probabile: Errore nel codice Arduino.
Soluzione: Controllare e correggere il codice Arduino.
L’anello LED non risponde correttamente alla programmazione.
Causa probabile: Alimentazione insufficiente.
Soluzione: Verificare la corretta alimentazione dell’anello.
I LED sono spenti.
Causa probabile: Alimentazione o collegamento errato.
Soluzione: Verificare la corretta alimentazione e collegamento dell’anello.
Casi d’uso
Sensore di parcheggio per il garage
Obiettivo: Creare un sistema di illuminazione RGB per il sensore di parcheggio.
Cosa serve: Anello LED WS2812 RGB, Arduino Uno, cavo JST.
Passi: 1) Collegare l’anello LED a un pin digitale dell’Arduino. 2) Scaricare e installare la libreria Adafruit NeoPixel. 3) Programmare l’anello per cambiare colore in base ai dati del sensore.
Risultato atteso: Il sistema di illuminazione RGB risponde correttamente ai dati del sensore di parcheggio.
Decorazione di Natale
Obiettivo: Creare un effetto luminoso RGB per decorazioni di Natale.
Cosa serve: Anello LED WS2812 RGB, Arduino Uno, cavo JST.
Passi: 1) Collegare l’anello LED a un pin digitale dell’Arduino. 2) Scaricare e installare la libreria Adafruit NeoPixel. 3) Programmare l’anello per cambiare colore in modo casuale.
Risultato atteso: L’effetto luminoso RGB aggiunge un tocco decorativo alle decorazioni di Natale.
Illuminazione RGB per un progetto scolastico
Obiettivo: Creare un effetto luminoso RGB per un progetto scolastico.
Cosa serve: Anello LED WS2812 RGB, Arduino Uno, cavo JST.
Passi: 1) Collegare l’anello LED a un pin digitale dell’Arduino. 2) Scaricare e installare la libreria Adafruit NeoPixel. 3) Programmare l’anello per cambiare colore in modo casuale.
Risultato atteso: Il progetto scolastico include un effetto luminoso RGB interessante.
Illuminazione RGB per un progetto di laboratorio
Obiettivo: Creare un effetto luminoso RGB per un progetto di laboratorio.
Cosa serve: Anello LED WS2812 RGB, Arduino Uno, cavo JST.
Passi: 1) Collegare l’anello LED a un pin digitale dell’Arduino. 2) Scaricare e installare la libreria Adafruit NeoPixel. 3) Programmare l’anello per cambiare colore in modo casuale.
Risultato atteso: Il progetto di laboratorio include un effetto luminoso RGB interessante.
Illuminazione RGB per un progetto di hobby
Obiettivo: Creare un effetto luminoso RGB per un progetto di hobby.
Cosa serve: Anello LED WS2812 RGB, Arduino Uno, cavo JST.
Passi: 1) Collegare l’anello LED a un pin digitale dell’Arduino. 2) Scaricare e installare la libreria Adafruit NeoPixel. 3) Programmare l’anello per cambiare colore in modo casuale.
Risultato atteso: Il progetto di hobby include un effetto luminoso RGB interessante.
Illuminazione RGB per un progetto di manutenzione
Obiettivo: Creare un effetto luminoso RGB per un progetto di manutenzione.
Cosa serve: Anello LED WS2812 RGB, Arduino Uno, cavo JST.
Passi: 1) Collegare l’anello LED a un pin digitale dell’Arduino. 2) Scaricare e installare la libreria Adafruit NeoPixel. 3) Programmare l’anello per cambiare colore in modo casuale.
Risultato atteso: Il progetto di manutenzione include un effetto luminoso RGB interessante.
Illuminazione RGB per un progetto di test
Obiettivo: Creare un effetto luminoso RGB per un progetto di test.
Cosa serve: Anello LED WS2812 RGB, Arduino Uno, cavo JST.
Passi: 1) Collegare l’anello LED a un pin digitale dell’Arduino. 2) Scaricare e installare la libreria Adafruit NeoPixel. 3) Programmare l’anello per cambiare colore in modo casuale.
Risultato atteso: Il progetto di test include un effetto luminoso RGB interessante.
Illuminazione RGB per un progetto di riparazione
Cosa serve: Anello LED WS2812 RGB, Arduino Uno, cavo JST.
Passi: 1) Collegare l’anello LED a un pin digitale dell’Arduino. 2) Scaricare e installare la libreria Adafruit NeoPixel. 3) Programmare l’anello per cambiare colore in modo casuale.
Risultato atteso: Il progetto di riparazione include un effetto luminoso RGB interessante.
Nella confezione
- 1 Anello LED WS2812 RGB 24 LED
Completa il progetto
- Anello LED LED WS2812 5050 RGB 12 LED: Per collegare l’anello LED WS2812 RGB a un microcontrollore.
FAQ tecniche
Come collegare l’anello LED WS2812 RGB all’Arduino?
Collegare l’anello LED a un pin digitale dell’Arduino utilizzando un connettore JST o compatibile.
Quali sono i limiti dell’anello LED WS2812 RGB?
L’anello richiede un microcontrollore per la gestione delle funzionalità e un adeguato schema elettronico per il collegamento corretto.
Quali sono i passi per installare la libreria Adafruit NeoPixel?
Scaricare la libreria dal sito ufficiale di Arduino IDE e installarla nel gestore delle librerie di Arduino.
Quali sono i passi per programmare l’anello LED WS2812 RGB?
Includere le istruzioni per la libreria NeoPixel nel codice Arduino e definire il numero dei LED nell’anello e il pin digitale utilizzato.
Tutorial: Come usare Anello LED WS2812 RGB
L’anello LED WS2812 RGB è un componente versatile che consente di creare effetti luminosi complessi e dinamici. Ideale per progetti di illuminazione personalizzata, sia per hobbyisti principianti che intermedi.
Cosa serve
- Arduino Uno
- Cavo USB
- Programma Arduino IDE
Passi
- Connetti l’anello LED WS2812 a un pin digitale dell’Arduino (ad esempio D3) utilizzando il cavo JST o qualsiasi altro connettore disponibile.
- Scarica e installa la libreria Adafruit NeoPixel dal sito ufficiale di Arduino IDE.
- Apri una nuova sketch in Arduino IDE e includi le istruzioni per la libreria NeoPixel: #include <Adafruit_NeoPixel.h>.
- Definisci il numero dei LED nell’anello (24) e il pin digitale utilizzato: Adafruit_NeoPixel pixels = Adafruit_NeoPixel(24, 3, NEO_GRB + NEO_KHZ800);
- Inserisci nel codice la funzione per accendere un singolo LED ad esempio: pixels.setPixelColor(0, pixels.Color(255, 0, 0)); pixels.show();
- Salva e carica il tuo sketch su Arduino.
- Verifica che l’anello LED stia rispondendo correttamente all’Arduino.
- Modifica il codice per esplorare ulteriori funzionalità come cambiare i colori o aggiungere effetti di illuminazione.
Codice di esempio
#include <Adafruit_NeoPixel.h>
#define PIN 3
#define NUMPIXELS 24
Adafruit_NeoPixel pixels = Adafruit_NeoPixel(NUMPIXELS, PIN, NEO_GRB + NEO_KHZ800);
void setup() {
pixels.begin();
}
void loop() {
pixels.setPixelColor(0, pixels.Color(255, 0, 0));
pixels.show();
}
Mini-progetto
Crea un’illuminazione RGB personalizzata per la tua stanza o casa. Configura l’anello LED WS2812 con effetti di illuminazione che cambiano colore in modo casuale.
Errori comuni
- Non verificare la corretta installazione della libreria NeoPixel.
- Connettere il pin errato dell’Arduino all’anello LED.
- Omettere l’inclusione del file .h per la libreria NeoPixel nel codice Arduino.
- Ignorare la verifica dei valori di tensione elettrica necessari per alimentare correttamente l’anello LED.
Accessori consigliati
- Arduino Uno
- Cavo USB Micro B
- Libreria Adafruit NeoPixel
- Sensori di movimento
Domande frequenti
Dove posso trovare la libreria NeoPixel?
La libreria è disponibile su GitHub o può essere installata tramite il gestore delle librerie Arduino IDE.
Perché l’anello LED non accende?
Verifica che tutti i connettori siano ben collegati e che la tensione di alimentazione sia corretta. Controlla anche se hai caricato un sketch funzionante su Arduino.
