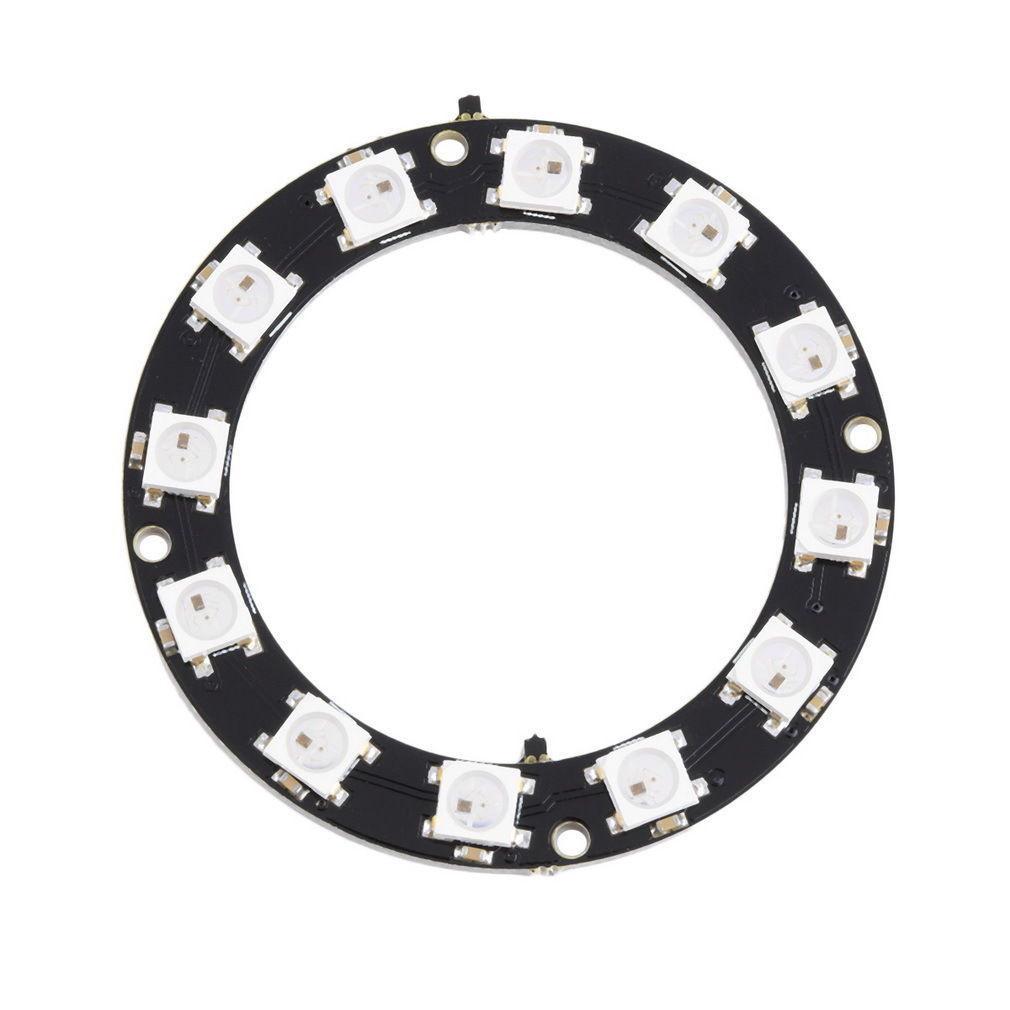

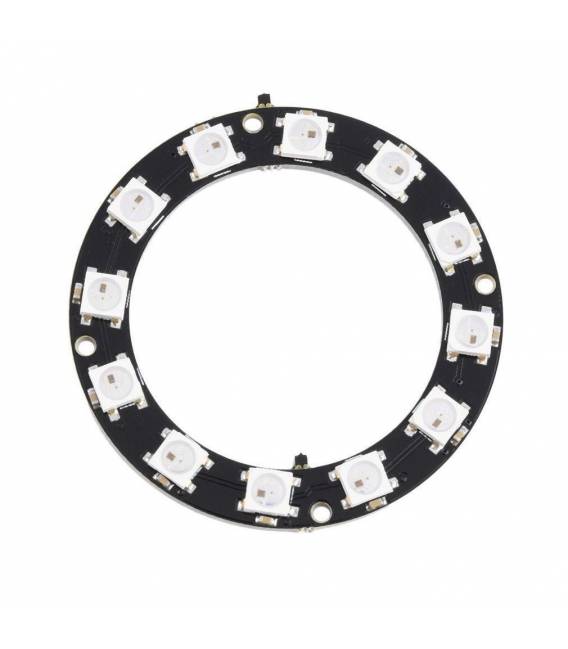

Anello LED LED WS2812 5050 RGB 12 LED

Descrizione

Tutorial: Come usare Anello LED WS2812 5050 RGB 12 LED

L’anello LED WS2812 è un componente versatile che consente di creare splendidi effetti luminosi. Ideale per progetti di illuminazione personalizzata, adatti sia a principianti che a creatori più esperti.

Cosa serve

• Arduino Uno
• Cavo USB tipo B
• Software Arduino IDE

Passi

1. Collegare l’anello LED alla scheda Arduino utilizzando un cavo di connessione universale. Il pin dati del modulo deve essere collegato al pin 6 dell’Arduino (verifica sul datasheet per la configurazione corretta).
2. Aprire il software Arduino IDE e installare la libreria Adafruit NeoPixel seguendo le istruzioni su GitHub.
3. Caricare lo sketch esempio ‘strandtest’ fornito dalla libreria NeoPixel, modificando i parametri in base al numero di LED presenti nell’anello (12 nel nostro caso).
4. Verificare che il collegamento tra Arduino e anello sia corretto aprendo la finestra Serial Monitor per vedere eventuali messaggi d’errore.
5. Una volta risolti i problemi, eseguire lo sketch caricato su Arduino. L’anello LED dovrebbe iniziare a brillare seguendo il pattern predefinito del ‘strandtest’.
6. Modificare lo sketch per creare effetti personalizzati come cambiamenti di colore o sequenze temporanee.
7. Testare ulteriori esempi dalla libreria NeoPixel per scoprire nuove funzionalità e combinazioni di colori.
8. Una volta soddisfatti del progetto, scaricare il codice definitivo dal computer all’Arduino.

Codice di esempio

// Includere la libreria Adafruit_NeoPixel
#include <Adafruit_NeoPixel.h>
// Definire le costanti per l'anello LED
#define PIN 6 // Pin di connessione dell'anello al microcontrollore
#define NUMPIXELS 12 // Numero totale di LED nell'anello
// Inizializzare il modulo NeoPixel
Adafruit_NeoPixel pixels = Adafruit_NeoPixel(NUMPIXELS, PIN);
void setup() {
pixels.begin(); // Inizializza l'anello LED
}
void loop() {
// Aggiungi qui le istruzioni per cambiare i colori e gli effetti
}

Mini-progetto

Crea un anello LED che cambia colore in risposta ai comandi di un telecomando infrarossi. Usa lo sketch ‘strandtest’ come base, aggiungendo il codice necessario per intercettare i segnali del telecomando e modificare la sequenza luminosa.

Errori comuni

• Verifica che il pin dati sia correttamente collegato all’Arduino.
• Assicurati di avere installato la libreria NeoPixel corretta.
• Controlla l’alimentazione dell’anello LED per evitare problemi di funzionamento.
• Rispetta i limiti del numero massimo di LED che il pin può gestire (verifica sul datasheet).

Accessori consigliati

• Telecomando Infrarosso
• Batteria LiPo 3.7V
• Stampa 3D Case per Arduino
• Sensori di movimento PIR

Domande frequenti

Come posso cambiare il colore degli LED?
Modifica i valori RGB nel codice dello sketch.

L’anello non risponde. Cosa fare?
Controlla la connessione e verifica che l’alimentazione sia sufficiente.
