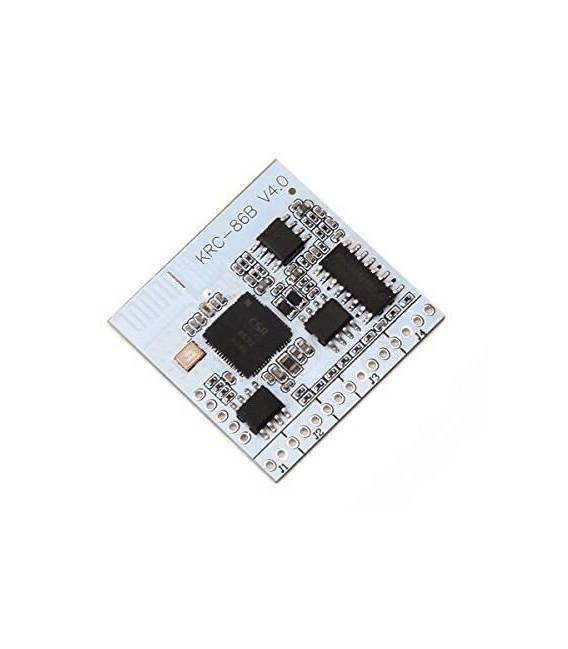

KRC-86B Bluetooth 4.0 Stereo Audio Ricevitore Modulo

Descrizione

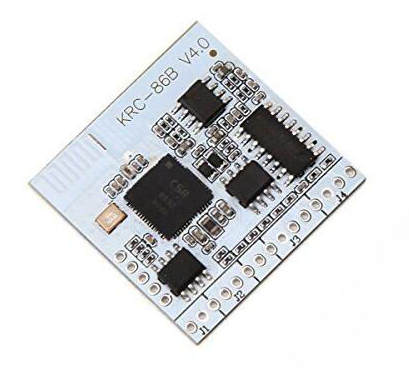

Modulo ricevitore audio stereo Bluetooth 4.0 KRC-86B

Descrizione:

Uso del chip Bluetooth CSR8630 che supporta A2DP, AVRCP, Bluetooth versione: V4.0 + EDR

LED +: anodo diodo collegato
LED-: catodo diodo collegato
AGND: collegato a un segnale audio Cathode
OUTR: uscita destra
OUTL: uscita sinistra
INR: AUX input a destra
INL: AUX input a sinistra
com: pulsante terminale comune
Riproduci / Stop: Riproduci / Pausa
VOL + / NEXT: premere brevemente il brano successivo, premere a lungo aumentare il volume
VOL – / REV: premere brevemente l’ultimo brano, premere a lungo il volume verso il basso
IT : La connessione Bluetooth è di alto livello (3,3 V), scollegare il livello basso Bluetooth
NC: funzione riservata

Tutorial: Come usare KRC-86B Bluetooth 4.0 Stereo Audio Ricevitore Modulo

Il KRC-86B è un modulo Bluetooth 4.0 utilizzato per trasmettere audio in streaming da un dispositivo Bluetooth a un sistema audio o a un microcontrollore. Questo componente è ideale per i maker che desiderano integrare la trasmissione audio Bluetooth nei loro progetti.

Cosa serve

• Arduino UNO o compatibile
• Connessione USB per caricare il codice
• Pinout del modulo KRC-86B
• Software di sviluppo Arduino

Passi

1. Collegare i pin VCC e GND del modulo KRC-86B alla fonte di alimentazione dell’Arduino
2. Collegare i pin TX del modulo KRC-86B al pin RX del microcontrollore Arduino
3. Collegare i pin RX del modulo KRC-86B al pin TX del microcontrollore Arduino
4. Verificare la connessione dei pin INT e RESET del modulo KRC-86B con i rispettivi pin dell’Arduino
5. Installare la libreria Bluetooth HC-05 o simile nel software Arduino
6. Caricare uno sketch di esempio per inizializzare il modulo KRC-86B
7. Configurare il modulo KRC-86B per stabilire una connessione Bluetooth
8. Trasmettere audio dal dispositivo Bluetooth al modulo KRC-86B

Codice di esempio

void setup() {
  Serial.begin(9600);
  // Inizializza il modulo Bluetooth
}

void loop() {
  // Attende la connessione Bluetooth
  // Trasmette audio dal dispositivo Bluetooth al modulo
}

Mini-progetto

Crea un sistema di altoparlanti Bluetooth portatile con l’Arduino e il modulo KRC-86B. Collega l’audio del modulo a un amplificatore e ad un altoparlante. Prova a trasmettere musica da un smartphone o un tablet.

Errori comuni

• Non verificare la corretta alimentazione del modulo
• Non configurare correttamente il modulo Bluetooth
• Non collegare correttamente i pin TX e RX
• Non installare la libreria necessaria per il modulo

Accessori consigliati

• Altoparlante con ingresso audio
• Amplificatore audio
• Connessione USB per caricare il codice
• Batteria portatile per alimentare l’Arduino

Domande frequenti

Come posso verificare la connessione Bluetooth?
Verifica la connessione utilizzando il software di debug del modulo o un’app Bluetooth specifica per il tuo dispositivo.

Quali tipi di dispositivi sono compatibili?
Dispositivi Bluetooth 4.0 o superiori come smartphone, tablet e computer.

Come posso aumentare la portabilità del mio progetto?
Usa una batteria portatile per alimentare l’Arduino e il modulo Bluetooth.
