Il modulo LCD Arduino IIC / I2C 1602

Descrizione

Cos’è

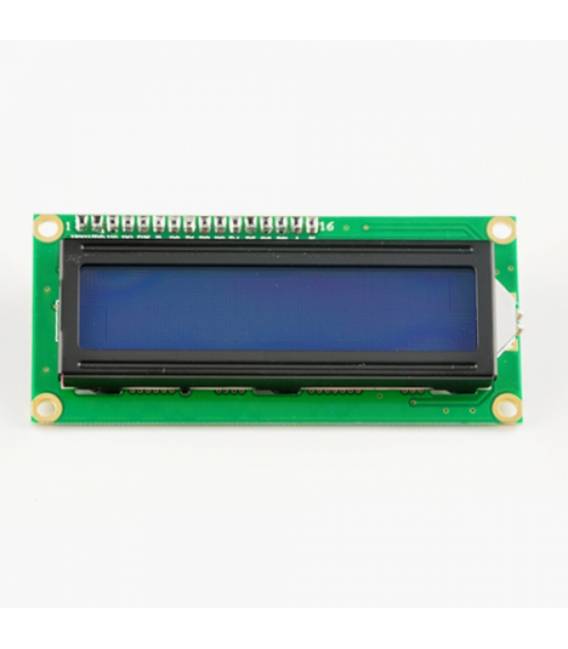

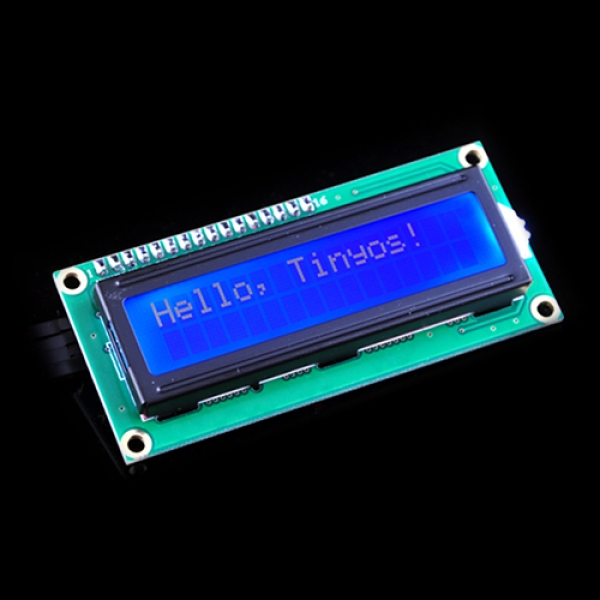

Il modulo LCD Arduino IIC / I2C 1602 è un display a matrice di caratteri da 16×2, ideale per progetti Arduino che richiedono una semplice visualizzazione di dati.

Caratteristiche

• Dimensioni: verifica sul datasheet
• Tipo di display: a matrice di caratteri
• Risoluzione: 16×2 caratteri
• Interfaccia: IIC / I2C
• Prezzo: 4,62 €

A cosa serve

Questo modulo è perfetto per visualizzare dati in tempo reale nei tuoi progetti Arduino, come ad esempio: temperature, umidità, valori di sensori, messaggi di stato. È adatto sia per principianti che per maker intermedi.

Tutorial: Come usare Modulo LCD IIC/I2C 1602

Il modulo LCD IIC/I2C 1602 è uno strumento essenziale per i progetti Arduino che richiedono una visualizzazione semplice e chiara dei dati. Ideale sia per principianti che per maker intermedi, consente di mostrare testo e numeri in modo facile.

Cosa serve

• Arduino Uno/Nano
• Cavo USB tipo B
• Connessione I2C

Passi

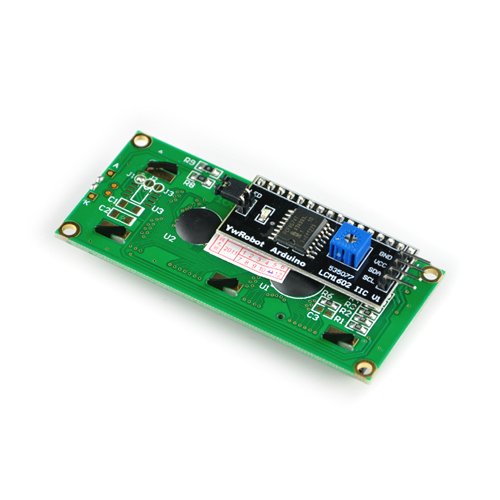

1. Collega il modulo LCD al bus I2C dell’Arduino utilizzando i pin SDA e SCL del modulo. Verifica su datasheet per specifiche.
2. Installare la libreria LiquidCrystal_I2C tramite Arduino Library Manager.
3. Configura l’oggetto LiquidCrystal_I2C con le informazioni sui pin I2C e il tipo di display (16×2).
4. Inserisci un carattere o una stringa per testare la visualizzazione sul display.
5. Verifica che i dati vengano correttamente mostrati sul modulo LCD.
6. Se necessario, aggiungi funzionalità come cursore blink e movimento del cursore.

Codice di esempio

// Inserisci qui uno sketch semplice per testare il modulo
#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// Definizione del display 16x2 con indirizzo I2C di default (0x27)
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
    // Inizializza il display LCD
    lcd.begin();
    // Mostra messaggio iniziale
    lcd.print("Benvenuto!");
}

void loop() {
}

Mini-progetto

Crea un termometro digitale che mostra la temperatura e l’umidità ambientale sul display LCD. Utilizza un sensore DHT11 o simile per raccogliere i dati.

Errori comuni

• Errore di connessione I2C (verifica il collegamento dei pin SDA e SCL).
• Dati non visualizzati correttamente (controlla la configurazione del display nel codice).
• Problemi con la libreria LiquidCrystal_I2C (assicurati di averla installata correttamente).
• Display LCD non risponde (verifica il funzionamento del modulo e controlla la tensione alimentare)

Accessori consigliati

• Sensore DHT11 o simile per misurazione della temperatura e umidità
• Batteria 9V per alimentazione alternativa
• Stampa 3D di protezione per il modulo LCD
• Connettori JST per collegamento più stabile

Domande frequenti

Come posso cambiare l’indirizzo I2C del modulo?
Verifica sul datasheet per sapere come modificare l’indirizzo I2C se necessario.

Il display LCD è compatibile con altri microcontrollori oltre Arduino?
Sì, ma potrebbe essere necessario adattare il codice e la libreria utilizzata.
