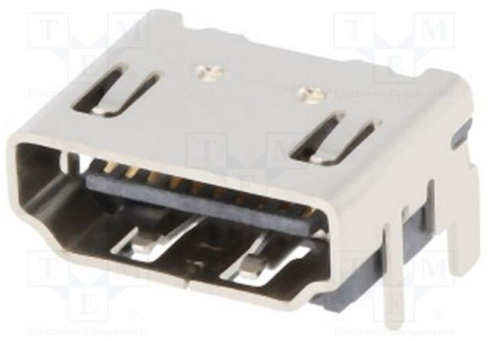

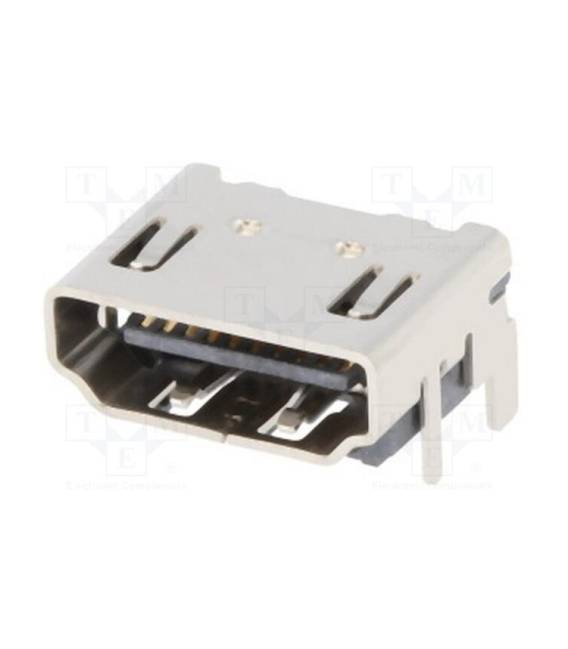

HDMI Connettore Presa Socket PCB Femmina ricambio da saldare

Descrizione

HDMI Connettore Presa Socket PCB Femmina ricambio da saldare

Tutorial: Come usare il Connettore HDMI PCB Femmina

Questo connettore è ideale per progetti che richiedono un collegamento HDMI su PCB. Utile per maker principianti e intermedi.

Cosa serve

• Soldering iron (saldatrice)
• Solder (solder)
• HDMI cable (cavo HDMI)
• PCB (placa di circuito)

Passi

1. Verifica sul datasheet le specifiche del connettore.
2. Prepara il PCB e il cavo HDMI.
3. Applica un po’ di solder sulla punta del connettore.
4. Colloca il connettore nella posizione corretta sul PCB.
5. Saldare delicatamente, controllando che non ci siano cortocircuiti.
6. Collega il cavo HDMI al connettore.
7. Verifica la connessione e l’operatività.
8. Se necessario, applicare un po’ di silicone per proteggere la connessione.

Mini-progetto

Realizza un piccolo progetto di visualizzazione di immagini su una schermata HDMI collegata a un microcontrollore.

Errori comuni

• Saldare troppo forte, causando danni al connettore.
• Non verificare la correttezza delle connessioni prima dell’uso.
• Non utilizzare un isolante per proteggere la connessione.
• Collegare il cavo HDMI prima di saldare il connettore.

Accessori consigliati

• Soldering station (saldatrice)
• Solder paste (solder pasto)
• Desoldering braid (braida da desaldare)
• Heat shrink tubing (tubo isolante termico)

Domande frequenti

Come posso verificare la correttezza delle connessioni prima dell’uso?
Usa un multimetro per verificare la continuità tra i pin del connettore e il PCB.

Quali sono i materiali necessari per proteggere la connessione?
Utilizza silicone e tubo isolante termico.

Posso utilizzare questo connettore con qualsiasi tipo di cavo HDMI?
Sì, ma assicurati che la lunghezza del cavo sia compatibile con il tuo progetto.
