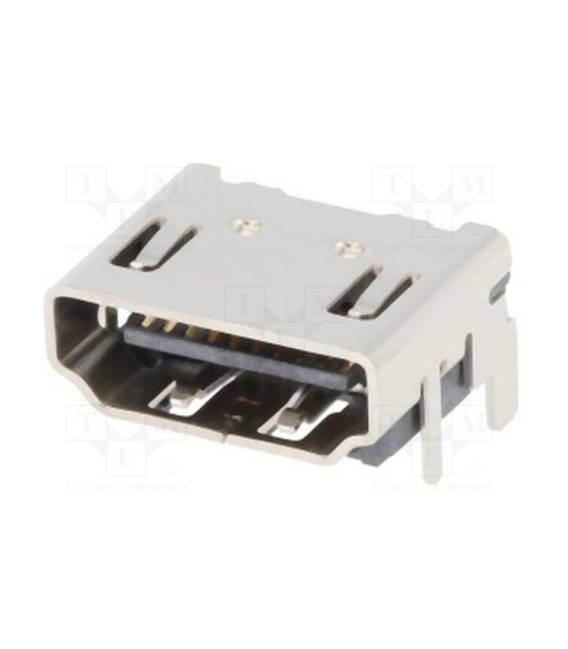

Connecteur HDMI Prise Femelle PCB pour soudure

Description

Connecteur HDMI Prise Femelle PCB pour soudure Tutoriel : Comment utiliser le connecteur HDMI PCB Femelle Ce connecteur est idéal pour les projets nécessitant un connecteur HDMI sur PCB. Utile pour les makers débutants et intermédiaires. Ce qu’il vous faut Soldering iron (soudatrice) Solder (soude) HDMI cable (câble HDMI) PCB (carte de circuit) Étapes Vérifiez les spécifications du connecteur dans le datasheet. Préparez le PCB et le câble HDMI. Appliquez un peu de soude sur la pointe du connecteur. Placez le connecteur dans la position correcte sur le PCB. Soudez délicatement, en vérifiant qu’il n’y a pas de court-circuit. Connectez le câble HDMI au connecteur. Vérifiez la connexion et le fonctionnement. Si nécessaire, appliquez un peu de silicone pour protéger la connexion. Mini-projet Créez un petit projet de visualisation d’images sur un écran HDMI connecté à un microcontrôleur. Erreurs courantes Souder trop fort, causant des dommages au connecteur. Ne vérifiez pas la correcte des connexions avant l’utilisation. Ne pas utiliser un isolant pour protéger la connexion. Connectez le câble HDMI avant de souder le connecteur. Accessoires recommandés Station de soudure (soudatrice) Pâte à souder (pâte à souder) Broche à dé-souder (broche à dé-souder) Gaine thermorétractable (tuyau isolant thermique) Questions fréquentes Comment puis-je vérifier la correcte des connexions avant l’utilisation ? Utilisez un multimètre pour vérifier la continuité entre les broches du connecteur et le PCB. Quels sont les matériaux nécessaires pour protéger la connexion ? Utilisez du silicone et un tuyau isolant thermique. Puis-je utiliser ce connecteur avec n’importe quel type de câble HDMI ? Oui, mais assurez-vous que la longueur du câble est compatible avec votre projet.
