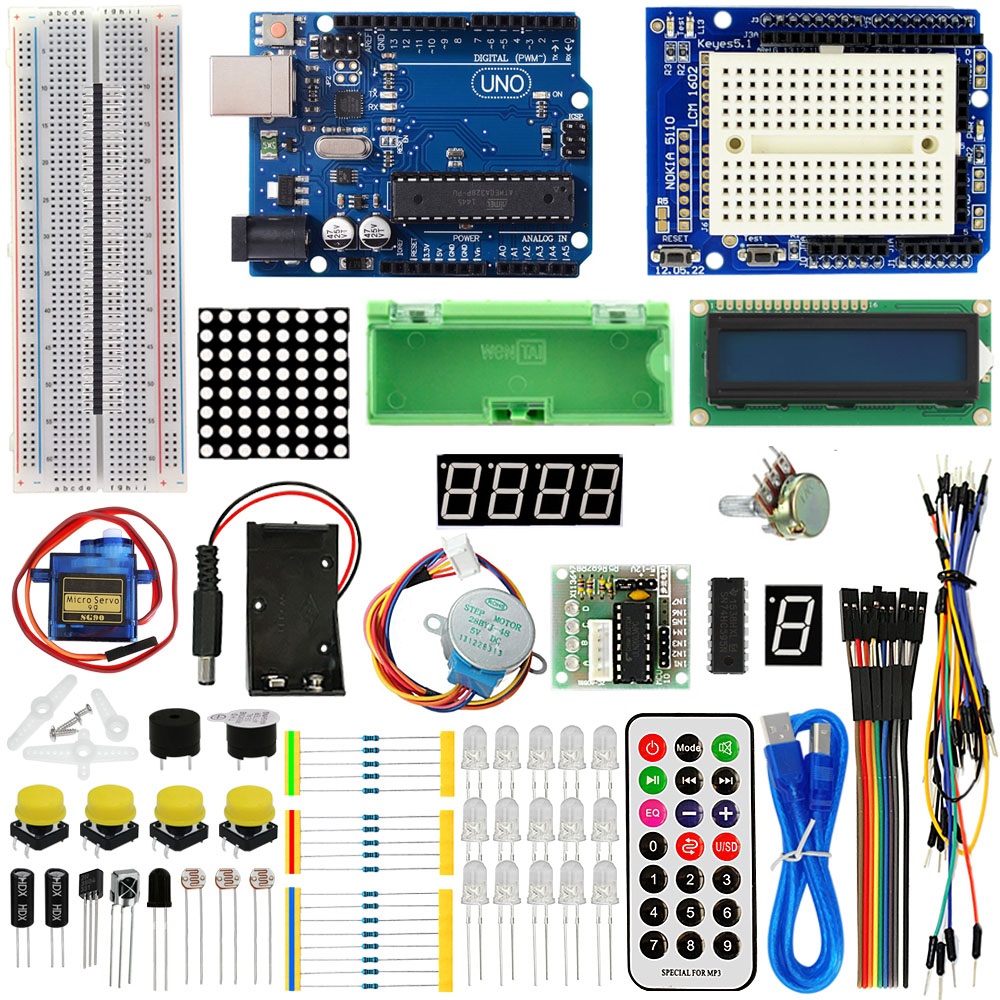

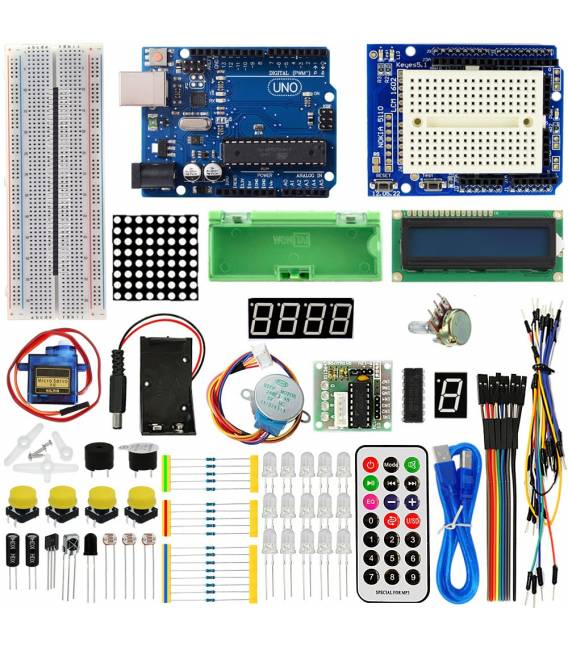

H017 UNO R3 Starter Kit 1602 LCD Servo Motore Dot Matrix Breadboard LED per Arduino kit02

Descrizione

Cos’è

Il H017 UNO R3 Starter Kit è un set di componenti elettronici progettato per facilitare l’apprendimento e l’utilizzo della piattaforma Arduino.

Caratteristiche

• Compatibile con Arduino UNO R3
• Include LCD 1602
• Servo motore
• Breadboard
• LED
• Dot Matrix

A cosa serve

Questo kit è ideale per principianti e utenti intermedi che desiderano esplorare i fondamenti dell’elettronica e della programmazione con Arduino. Può essere utilizzato per realizzare progetti semplici come un contatore su LCD o un servo motore controllato da un programma.

Tutorial: Come usare H017 Uno R3 Starter Kit 1602 LCD Servo Motore Dot Matrix Breadboard LED

Questo kit è ideale per principianti e intermedi che desiderano esplorare l’Arduino e i progetti elettronici. Contiene componenti fondamentali per creare semplici e complesse applicazioni.

Cosa serve

• Arduino Uno R3
• Display LCD 1602
• Servo motore
• Dot matrix
• Breadboard
• LED

Passi

1. 1. Installazione Arduino IDE: Scarica e installa l’IDE Arduino.
2. 2. Collegamento Arduino: Collega l’Arduino Uno R3 al computer tramite USB.
3. 3. Configurazione breadboard: Monta il display LCD 1602, il servo motore e il dot matrix su un breadboard.
4. 4. Collegamento display: Collega i pin del display LCD 1602 al breadboard.
5. 5. Collegamento servo: Collega il servo motore al pin PWM dell’Arduino.
6. 6. Collegamento dot matrix: Collega il dot matrix al breadboard.
7. 7. Collegamento LED: Collega un LED al breadboard.
8. 8. Sketch di esempio: Carica il codice di esempio per il display LCD.

Codice di esempio

void setup() {  // Configura i pin del display LCD 1602  LiquidCrystal lcd(12, 11, 5, 4, 3, 2);  // Inizializza il servo  Servo myservo;  myservo.attach(9);  // Inizializza il LED  pinMode(13, OUTPUT);}void loop() {  // Mostra testo sul display LCD  lcd.print("Benvenuto!");  // Move the servo arm to 90 degrees  myservo.write(90);  // Blink the LED  digitalWrite(13, HIGH);  delay(1000);  digitalWrite(13, LOW);  delay(1000);}

Mini-progetto

Crea un semplice contatore che conta da 1 a 10 sul display LCD e fa il servo girare a 90 gradi ogni volta che il numero è multiplo di 3.

Errori comuni

• Collegare correttamente i pin del display LCD.
• Verifica sul datasheet la corretta alimentazione del servo motore.
• Assicurarsi che il breadboard sia ben collegato.
• Verifica che il codice Arduino sia corretto e compilato senza errori.

Accessori consigliati

• Cavo USB per Arduino
• Aggiunti LED
• Sensori di prossimità
• Batteria LiPo

Domande frequenti

Come posso controllare il servo motore con un pulsante?
Aggiungi un pin di ingresso per il pulsante e controlla la posizione del servo basandoti sullo stato del pulsante.

Quali pin del display LCD sono utilizzati?
I pin VSS, VDD, VO, RS, EN, D4-D7 sono utilizzati per il display LCD 1602.

Posso utilizzare un altro display LCD?
Sì, ma verifica che il display sia compatibile con il pinout del display 1602.
