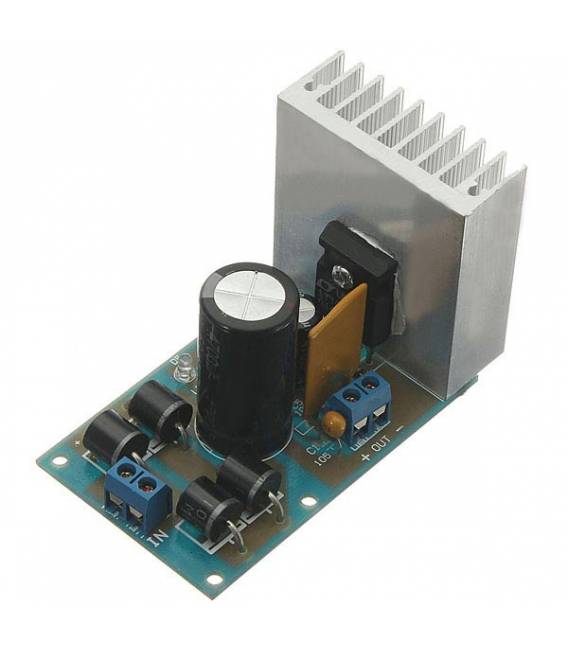

DIY LT1083 Regolabile Regulated Modulo di Alimentazione 7A Resettable Fusibili Kit

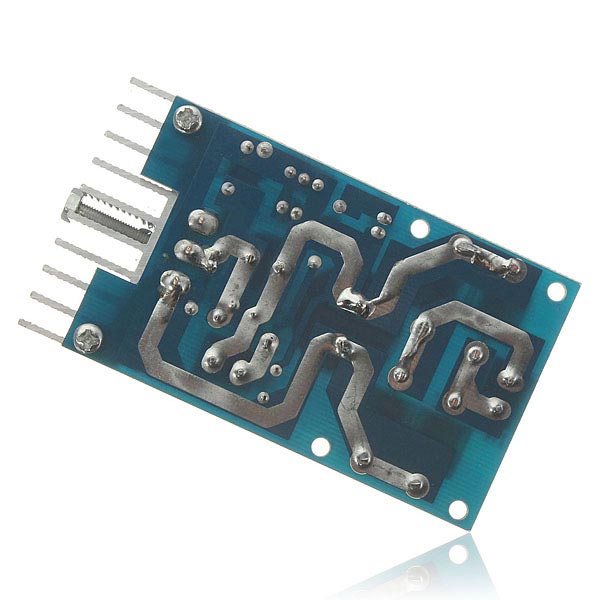

DIY LT1083 Regolabile Regulated Modulo di Alimentazione 7A Resettable Fusibili Kit - immagine 2

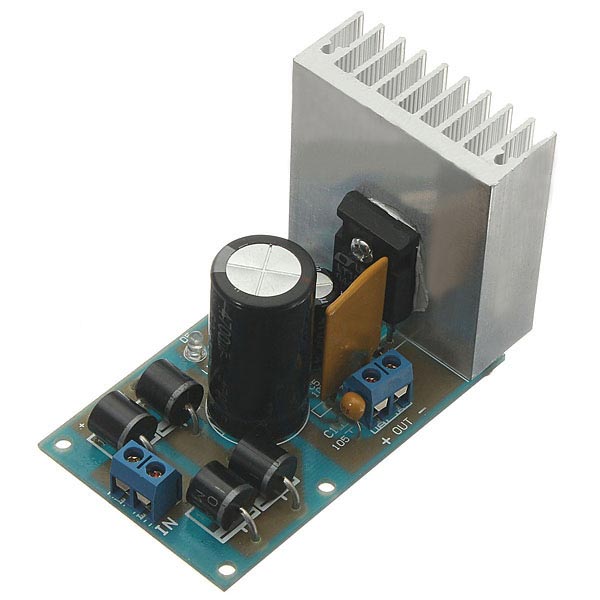

DIY LT1083 Regolabile Regulated Modulo di Alimentazione 7A Resettable Fusibili Kit - immagine 3

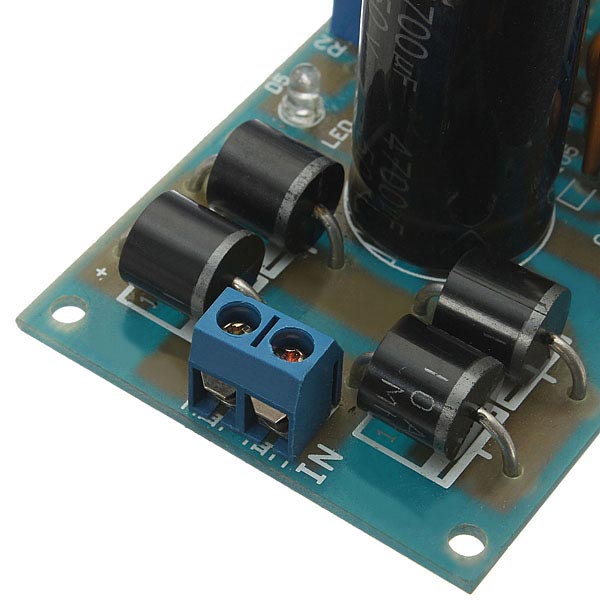

DIY LT1083 Regolabile Regulated Modulo di Alimentazione 7A Resettable Fusibili Kit - immagine 4

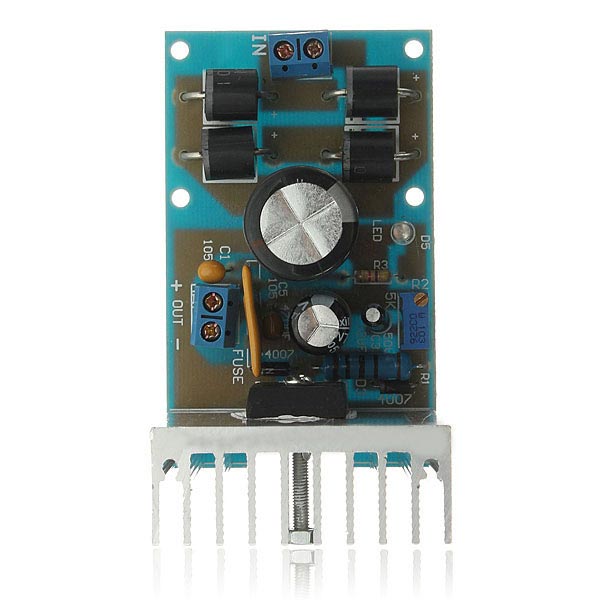

DIY LT1083 Regolabile Regulated Modulo di Alimentazione 7A Resettable Fusibili Kit - immagine 5

DIY LT1083 Regolabile Regulated Modulo di Alimentazione 7A Resettable Fusibili Kit

Il prezzo originale era: 11,77 €.Il prezzo attuale è: 8,53 €. Escluso IVA

DIY LT1083 Regolabile Regulated Modulo di Alimentazione 7A Resettable Fusibili Kit

Disponibile su ordinazione

COD: ARD0010586 Categorie: ,

Descrizione

Kit fusibile ripristinabile 7A modulo di alimentazione regolabile LT1083 fai da te

Specifica :

Dimensioni scheda: 74 x 46mm
Ingresso CC: 2,5 V ~ 38 V
Ingresso CA: 2,5 V ~ 27 V
Uscita CC: 2,5 V ~ 35 V
Corrente massima: 7 A
Pressione differenziale minima in ingresso e in uscita: 2,5 volt

Elenco di spedizione:

1 x scheda PCB
2 x KF301-2P
4 x diodo raddrizzatore 10A10
2 x 1N4007 diodo
1 x 3mm LED blu
1 x 4700uF / 50V
1 x 470uF / 50V
1 x 10uF / 50V
1 x resistenza 5.1K 0.25W
1 resistenza da 100 Ohm 2W
1 resistenza variabile 3296-10K
1 fusibile ripristinabile 7A
1 regolatore LT1083

Nota:

Solo alcune unità sono assemblate !!!

Pacchetto incluso:

1 x Kit fai-da-te regolabile regolabile LT1083

Tutorial: Come usare DIY LT1083 Regolabile Regulated Modulo di Alimentazione 7A Resettable Fusibili Kit

Questo modulo di alimentazione è ideale per progetti che richiedono una fonte di alimentazione regolata di 7A con protezione contro cortocircuiti. Utile per principianti e maker intermedi.

Cosa serve

  • DIY LT1083 Regolabile Regulated Modulo di Alimentazione 7A Resettable Fusibili Kit
  • Arduino o circuito elettronico
  • Fonte di alimentazione (12V)
  • Cavi di connessione

Passi

  1. Controlla la compatibilità del tuo progetto con l’alimentazione regolata di 7A.
  2. Collega la fonte di alimentazione (12V) al pin Vin del modulo.
  3. Collega il pin OUT al tuo circuito elettronico.
  4. Collega il pin GND del modulo al GND del tuo circuito.
  5. Se necessario, regola la tensione di uscita utilizzando il potenziometro.
  6. Connetti i fusibili resettable per proteggere il tuo circuito.
  7. Testa il tuo circuito per assicurarti che l’alimentazione funzioni correttamente.
  8. Verifica sul datasheet per ulteriori dettagli sulla configurazione

Mini-progetto

Costruisci un semplice circuito di alimentazione per un motore DC. Collega il motore al modulo e controlla che funzioni correttamente.

Errori comuni

  • Non regolare la tensione di uscita sopra i 7A.
  • Dimenticare di collegare il GND.
  • Non utilizzare fusibili resettable adeguati.
  • Collegare direttamente la fonte di alimentazione senza regolatore.

Accessori consigliati

  • Fusibili resettable
  • Motore DC
  • Potenziometro
  • Cavi di connessione

Domande frequenti

Come regolare la tensione di uscita?
Regola il potenziometro sul modulo.

Posso utilizzare questo modulo per alimentare dispositivi non regolabili?
Sì, ma assicurati che la tensione di uscita sia compatibile con il dispositivo.

Quanti fusibili resettable posso utilizzare?
Verifica sul datasheet per la quantità massima consigliata.

Il modulo funziona con batterie?
Verifica sul datasheet, potrebbe richiedere una fonte di alimentazione continua.

Informazioni aggiuntive

Peso 45 g
Tensione

2,5 V ~ 38 V
Corrente

7 A
Dimensioni

74 × 46 mm
