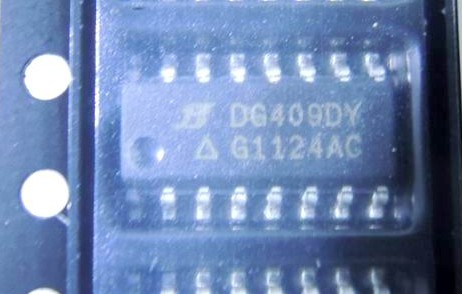

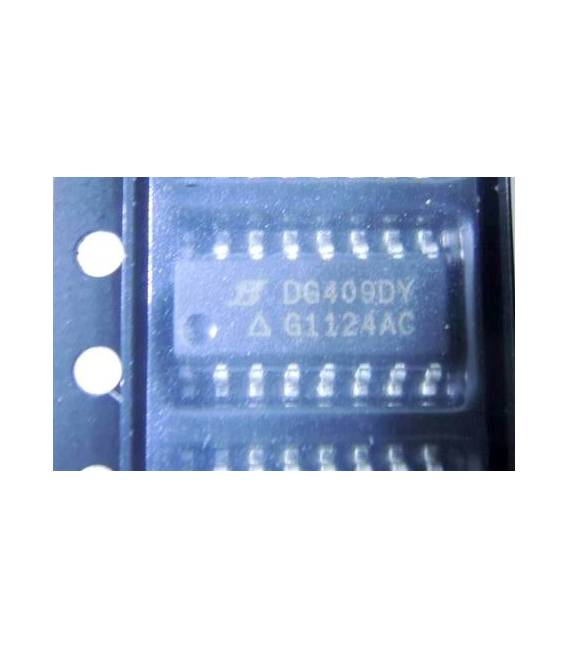

DG409DY Interruttore Analogico Dual 4-channel IC Circuiti Integrati

Descrizione

Tutorial: Come usare DG409DY Interruttore Analogico Dual 4-channel IC

Il DG409DY è un circuito integrato che consente di gestire fino a otto canali analogici divisi in due gruppi da quattro. È ideale per progetti che richiedono la selezione tra più segnali analogici, come nei sistemi di misurazione multi-sensori.

Cosa serve

• Arduino Uno
• Cavo USB A-Micro B
• Breadboard
• Resistenze pull-up

Passi

1. Collegare il DG409DY al breadboard.
2. Connettere i segnali analogici ai canali del DG409DY.
3. Collegare le linee di selezione (S0-S3) a pin digitali dell’Arduino.
4. Aggiungere resistenze pull-up alle uscite dei canali se necessario.
5. Caricare lo sketch Arduino che gestisce la selezione e la lettura dei segnali analogici.
6. Verificare i dati letti con il monitor seriale di Arduino.

Codice di esempio

const int s0 = 7; // collega S0 al pin 7
cost int s1 = 8; // collega S1 al pin 8
// ... per gli altri segnali
typedef void setup() {
Serial.begin(9600);
}
typedef void loop() {
analogRead(channel); // verifica il datasheet per la configurazione del canale
}

Mini-progetto

Realizzare un sistema di misurazione multi-sensori che legge dati da quattro sensori analogici diversi e li invia al computer.

Errori comuni

• Non collegare le resistenze pull-up correttamente.
• Configurare il canale sbagliato del DG409DY.
• Scambiare i pin di selezione S0-S3.
• Usare un segnale analogico non riconosciuto dal DG409DY.

Accessori consigliati

• Arduino Uno
• Breadboard 830 punti
• Cavo USB A-Micro B
• Set di resistenze variabili

Domande frequenti

Come posso configurare il canale corretto?
Verifica la tabella dei segnali del datasheet per stabilire quale combinazione di S0-S3 seleziona il tuo canale.

Quali sensori analogici possono essere usati con questo IC?
Puoi utilizzare qualsiasi sensore che emette un segnale analogico, come fotocellule o resistenze termiche, ma verifica la compatibilità specifica nel datasheet del DG409DY.
