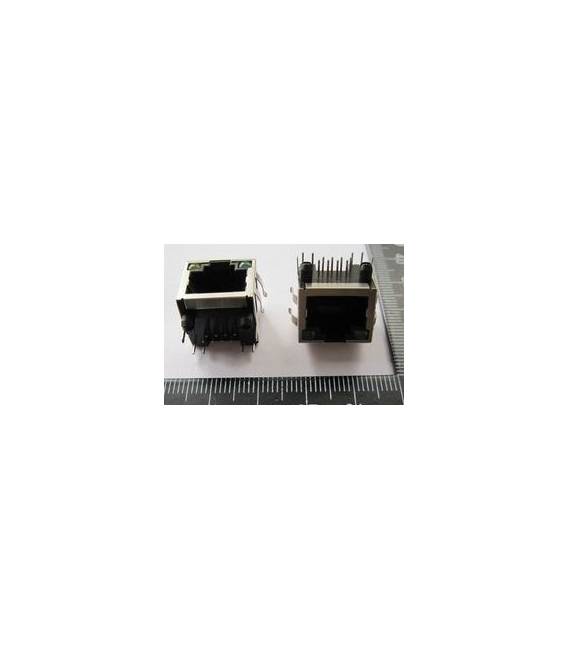

Connettore Ethernet RJ45 socket con luci e ganci

Descrizione

Tutorial: Come usare Connettore Ethernet RJ45

Il connettore Ethernet RJ45 è fondamentale per collegare dispositivi elettronici alla rete. Questo tutorial ti guiderà attraverso l’installazione di questo semplice ma essenziale componente.

Cosa serve

• Arduino
• cavo Ethernet
• pinza da fili
• multimetro

Passi

1. Verifica la compatibilità del connettore con il tuo progetto elettronico.
2. Usa una pinza da fili per preparare i capi dei cavi Ethernet, seguendo le specifiche EIA/TIA 568B o 568A.
3. Inserisci delicatamente i conduttori nel connettore RJ45, assicurando che ogni conduttore sia nella giusta posizione.
4. Controlla l’installazione con un multimetro per verificare la continuità dei cavi.
5. Fissare il connettore al supporto o alla placa di circuito stampato utilizzando i ganci.
6. Verifica che le luci sul connettore siano accese correttamente quando il cavo Ethernet è collegato.

Mini-progetto

Crea un sistema di monitoraggio remoto per la temperatura e l’umidità del tuo laboratorio o ufficio.

Errori comuni

• Lasciare i conduttori non inseriti correttamente nel connettore.
• Non controllare la continuità dei cavi dopo l’installazione.
• Usare una forza eccessiva durante l’inserimento del cavo, danneggiando il connettore o i capi dei fili.

Accessori consigliati

• Cavo Ethernet
• Pinza da fili per RJ45
• Multimetro

Domande frequenti

Come posso verificare la corretta installazione del cavo?
Usa un multimetro per controllare la continuità tra i conduttori e il connettore.

Qual è l’importanza delle luci sul connettore?
Indicano lo stato di collegamento elettrico del cavo Ethernet con il dispositivo.
