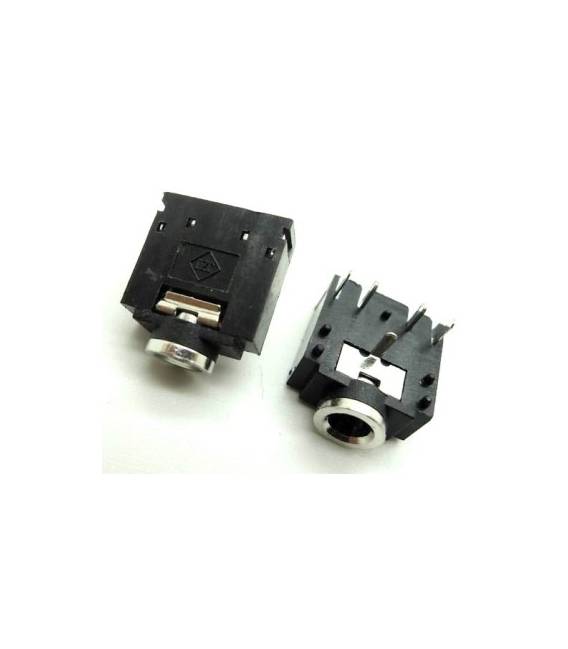

3 Pezzi Connettore audio 3F07 dual-channel per jack 3.5mm jack cuffie microfono 5 piedini

Descrizione

Tutorial: Come usare Connettore audio 3F07 dual-channel

Il connettore audio 3F07 è un componente essenziale per i progetti che richiedono l’uso di cuffie e microfoni. Questo tutorial ti guiderà attraverso la sua installazione su schede Arduino o PCB personalizzate.

Cosa serve

• Arduino
• PCB
• cuffie
• microfono

Passi

1. Verifica sul datasheet il tipo di connettore che stai utilizzando (es. stereo, mono).
2. Predisporre la posizione del connettore sulla PCB o stampa 3D.
3. Utilizza una morsettiere per collegare i piedini del connettore al PCB.
4. Verifica le connessioni con un multiettolo.
5. Collega il microfono e/o cuffie ai pin appropriati sul connettore.

Mini-progetto

Crea un sistema di intercomunicazione semplice collegando due Arduino attraverso questi connettori audio, permettendo la comunicazione bidirezionale.

Errori comuni

• Connessione errata dei piedini
• Utilizzo sbagliato del multiettolo per verificare le connessioni
• Malfunzionamento delle cuffie o microfono a causa di un collegamento difettoso

Accessori consigliati

• Multiettolo
• Morsettiere
• Pinza da saldatura
• Collegamenti rapido (Jumpers)

Domande frequenti

Questo connettore può essere utilizzato con altri tipi di schede oltre Arduino?
Sì, può essere usato su qualsiasi PCB o stampa 3D.

Come si verifica se il connettore è correttamente installato?
Verifica le connessioni elettriche tra i piedini del connettore e la PCB utilizzando un multiettolo.
