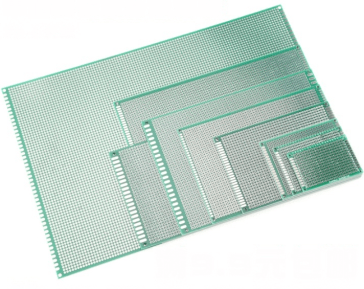

PCB Prototipo Doppio Lato 20x30cm 2.54mm

Descrizione

Cos’è

Il PCB Prototipo Doppio Lato 20x30cm 2,54mm è un circuito stampato universale ideale per i maker e gli elettronici che desiderano realizzare prototipi e progetti di piccole dimensioni. Questo PCB è perfetto sia per principianti che per esperti che cercano un supporto flessibile e adatto a vari tipi di componenti elettronici.

Caratteristiche

• Dimensioni: 20x30cm
• Spaziatura tra i pad: 2,54mm
• Doppio lato

A cosa serve

Questo PCB è ideale per realizzare semplici prototipi di circuiti, ad esempio con un LED e un resistore. È compatibile con una vasta gamma di componenti elettronici, inclusi quelli utilizzati nei progetti Arduino e ESP. Usi tipici includono la creazione di circuiti di illuminazione, test di componenti e sviluppo di prototipi di piccole dimensioni.

Tutorial: Come usare PCB Prototipo Doppio Lato 20x30cm 2.54mm

Il PCB Prototipo Doppio Lato è un circuito stampato universale ideale per i maker e gli elettronici che desiderano realizzare prototipi e progetti di piccole dimensioni. Questo PCB è perfetto per i principianti e gli esperti che cercano un supporto flessibile e adatto a vari tipi di componenti elettronici.

Cosa serve

• PCB Prototipo Doppio Lato 20x30cm 2.54mm
• Pin da testa larga
• Scotch o nastro isolante
• Saldatrice
• Rivetti saldati
• Pinza da taglio

Passi

1. Prima di iniziare, pulisci il PCB con un panno asciutto per rimuovere eventuali impurità.
2. Colloca i componenti su una parte del PCB e utilizza il nastro isolante per bloccarli al loro posto.
3. Usa la saldatrice per saldare i componenti ai pin del PCB. Verifica la temperatura della saldatrice prima di iniziare.
4. Se necessario, utilizza i rivetti saldati per collegare i vari livelli del PCB.
5. Verifica la saldatura e correggi eventuali errori.
6. Se si desidera stampare un design personalizzato, utilizza un laser cutter o un plotter CNC per incidere il PCB.
7. Testa il PCB con un multiettolmetro per assicurarti che tutte le connessioni siano corrette.
8. Se tutto è a posto, monta il PCB nel progetto e testalo.

Mini-progetto

Realizza un semplice prototipo di un circuito di illuminazione con un LED e un resistore. Collega il LED al PCB e saldati per creare un circuito funzionante.

Errori comuni

• Saldatura insufficiente o eccessiva
• Componenti mal posizionati
• Connettività non corretta tra i livelli del PCB
• Utilizzo di componenti incompatibili con il PCB

Accessori consigliati

• Pin da testa larga
• Saldatrice
• Rivetti saldati
• Multiettolmetro

Domande frequenti

Come posso pulire il PCB?
Usa un panno asciutto per rimuovere la polvere e le impurità.

Quali componenti posso collegare al PCB?
Puoi collegare qualsiasi componente che si adatta ai fori del PCB.

Come posso verificare la saldatura?
Utilizza un multiettolmetro per controllare la continuità delle connessioni.
