In offerta!

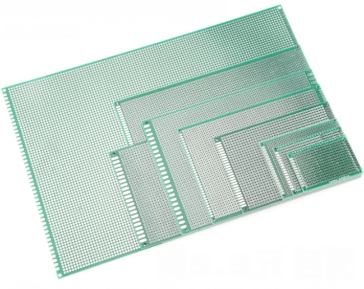

Circuito stampato universale PCB prototipo a doppio lato da 15 * 20 cm 2,54 mm

Il prezzo originale era: 5,54 €.Il prezzo attuale è: 4,02 €. Escluso IVA

Circuito stampato universale PCB prototipo a doppio lato da 15 * 20 cm 2,54 mm

Disponibile su ordinazione

COD: ARD0012189 Categorie: ,

Descrizione

Cos’è

Il circuito stampato universale PCB prototipo a doppio lato da Arduiner è un supporto essenziale per la realizzazione di progetti e prototipi in Arduino. Con una dimensione di 15×20 cm, offre una superficie ampiamente sufficiente per esperimenti elettronici.

Caratteristiche

  • Dimensioni: 15 x 20 cm
  • Puntine distanziate 2,54 mm

A cosa serve

Idealmente adatto per progetti di piccole dimensioni, questo PCB prototipo consente ai maker e agli studenti di sperimentare con circuiti elettronici prima di passare al PCB definitivo. Puoi utilizzarlo per creare un sensore di luce collegando un Arduino Uno e un LDR.

Tutorial: Come usare PCB Prototipo Universale

Il PCB prototipo universale è un supporto essenziale per i maker e gli studenti che desiderano sperimentare con circuiti elettronici. Questa lastra di 15×20 cm offre una superficie ampiamente sufficiente per progetti di piccole dimensioni, consentendo di realizzare prototipi prima di passare al PCB definitivo.

Cosa serve

  • Arduino Uno
  • cavi jumper
  • multimetro
  • soldi e pistola da saldatura
  • stampante laser o fotopolimerica

Passi

  1. Prepara il tuo progetto scegliendo i componenti necessari.
  2. Utilizza la stampa 3D per realizzare una base di supporto se desiderato.
  3. Colloca i componenti sulla lastra utilizzando l’impalcatura a griglia 2,54 mm.
  4. Saldare i componenti seguendo le linee tracciate o perforazioni.
  5. Verifica con il multimetro che tutti i collegamenti siano corretti.
  6. Testa il circuito con Arduino caricando uno sketch semplice.
  7. Se necessario, aggiungi ulteriori componenti per completare la funzionalità del progetto.
  8. Conserva il PCB prototipo in un luogo sicuro fino al passaggio a una versione definitiva.

Mini-progetto

Crea un sensore di luce utilizzando questo PCB, un Arduino Uno e un LDR. Collega il circuito e scrivi uno sketch che accende una LED quando la luce diminuisce.

Errori comuni

  • Saldatura insufficiente o inesatta.
  • Componenti collegati al contrario.
  • Collegamenti cortocircuitati.
  • Non aver verificato i collegamenti prima di testare il circuito.

Accessori consigliati

  • Arduino Uno
  • Cavi jumper universali
  • Stampante laser per PCB
  • Kit di saldatura

Domande frequenti

Come posso personalizzare la griglia del PCB?
Puoi utilizzare un software come Eagle o Fritzing per disegnare e stampare la tua propria griglia su una stampante laser.

Qual è il miglior metodo per pulire i residui di saldata dal PCB?
Usa uno straccio umido con acqua distillata e un po’ di alcool isopropilico per rimuovere la saldata.

Informazioni aggiuntive

Peso 150 g
Dimensioni 20,0 × 15,0 × 1,0 cm
