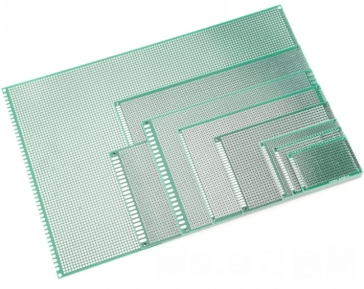

PCB Prototipo Doppio Lato 12x28cm 2.0mm

Descrizione

Cos’è

Il PCB Prototipo Doppio Lato 12x28cm 2.0mm è un circuito stampato ideale per i prototipi di circuiti elettronici. Questo PCB offre una base solida per lo sviluppo e il test di circuiti elettronici, permettendo ai maker di realizzare rapidamente prototipi di progetti di varie dimensioni.

Caratteristiche

• Dimensioni: 12x28cm
• Spessore: 2.0mm
• Formato: Doppio lato

A cosa serve

Questo PCB è adatto sia per progetti di piccole dimensioni che per quelli più ampi, offrendo una base solida per la realizzazione di circuiti personalizzati. È ideale per il prototipaggio di circuiti elettronici che richiedono un’alta flessibilità e un facile testaggio. Può essere utilizzato in combinazione con vari componenti elettronici, inclusi Arduino e ESP.

Tutorial: Come usare PCB Prototipo Doppio Lato 12x28cm 2.0mm

Il PCB Prototipo Doppio Lato 12x28cm 2.0mm è ideale per i maker che desiderano realizzare rapidamente prototipi di circuiti elettronici. Questo PCB è adatto sia per progetti di piccole dimensioni che per quelli più ampi, offrendo una base solida per la realizzazione di circuiti personalizzati.

Cosa serve

• Multimetro
• Stampante PCB
• Acido ferrico
• Penna permanente
• Kit di saldatura
• Arduino (o dispositivo di controllo elettronico)

Passi

1. Verifica le specifiche del PCB sul datasheet per capire il layout e la disposizione dei pad.
2. Stampa il PCB secondo le specifiche fornite.
3. Utilizza l’acido ferrico per rimuovere il rivestimento protettivo non esposto.
4. Etichetta i pad con una penna permanente per facilitare il saldatura.
5. Saldare i componenti elettronici sul PCB seguendo il progetto.
6. Verifica la saldatura con un multimetro.
7. Testare il PCB con un dispositivo di controllo elettronico come Arduino.
8. Verifica la funzionalità del prototipo e apporta eventuali modifiche necessarie.

Mini-progetto

Progetto di base: Realizzare un prototipo di circuito elettronico che accende un LED in risposta a un segnale di input da un pulsante. Questo progetto richiede circa 30 minuti per la realizzazione.

Errori comuni

• Saldatare i componenti in modo scorretto o non abbastanza saldare.
• Ignorare la verifica del PCB prima di saldare.
• Non utilizzare un layout corretto del PCB.
• Non testare il PCB prima di completare il progetto.

Accessori consigliati

• Stampante PCB
• Kit di saldatura
• Arduino Uno
• Acido ferrico

Domande frequenti

Qual è la differenza tra un PCB prototipo e un PCB personalizzato?
Il PCB prototipo offre un layout standardizzato che può essere utilizzato per vari progetti, mentre un PCB personalizzato è progettato specificamente per un progetto specifico.

Come posso proteggere un PCB dopo averlo realizzato?
Utilizza un rivestimento di protezione come l’acido nitrico o un spray protettivo per proteggere il PCB dagli elementi e dalla corrosione.
