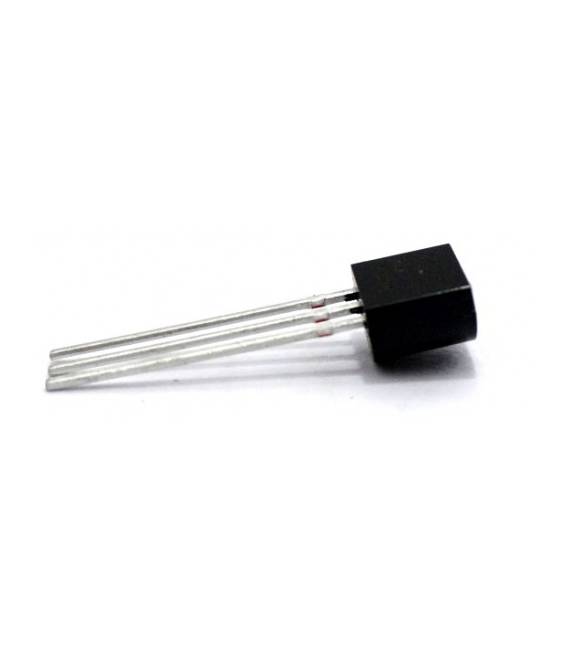

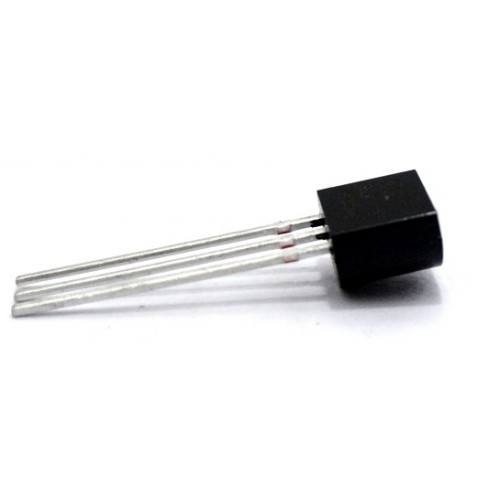

C1815 Transistor TO-92 IC Circuiti Integrati

Descrizione

C1815 Transistor TO-92 IC Circuiti Integrati

Tutorial: Come usare C1815 Transistor TO-92

Il transistor C1815 in formato TO-92 è un componente fondamentale per i progetti di elettronica, utile sia ai principianti che agli esperti. Serve principalmente per amplificazione o controllo di correnti elettriche.

Cosa serve

• Amplificare segnali
• Controllare relè e motori
• Regolare tensioni

Passi

1. Verifica la polarità del transistor C1815: l’etichetta ‘E’ è il terminale emettitore, ‘B’ base e ‘C’ collettore.
2. Collega una resistenza di pull-up alla base per evitare condizioni indeterminate.
3. Utilizza un Arduino o un altro microcontrollore per inviare segnali logici (HIGH/LOW) alla base del transistor.
4. Verifica sul datasheet la corrente massima che il transistor può gestire in sicurezza.
5. Se si utilizza il transistor come switch, assicurati di avere una resistenza limitante sulla base per proteggere il microcontrollore.
6. Collega l’emettitore al polo negativo della fonte di alimentazione e il collettore all’elemento da controllare o amplificare.
7. Verifica che la tensione applicata non superi i valori massimi specificati nel datasheet.
8. Testa il circuito con un multimetro per verificare correttamente l’operatività.

Mini-progetto

Crea una semplice interfaccia di controllo tramite Arduino che permette di accendere e spegnere un led o un relè collegato al transistor C1815.

Errori comuni

• Ignorare la polarità del transistor
• Non verificare la resistenza limitante sulla base
• Superare i valori massimi di tensione e corrente specificati nel datasheet

Accessori consigliati

• Arduino Uno R3
• Relè 5V SPDT
• Multimetro digitale
• Resistenze variabili

Domande frequenti

Quali microcontrollori posso utilizzare con il C1815?
Puoi utilizzare qualsiasi microcontrollore che possa fornire un segnale logico (HIGH/LOW) alla base del transistor.

Come si calcola la resistenza limitante sulla base?
Verifica sul datasheet il valore massimo di corrente per la base e scegli una resistenza adeguata per limitare questa corrente quando il microcontrollore è in stato HIGH.
