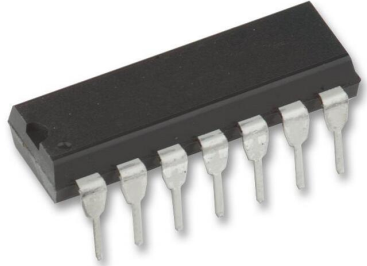

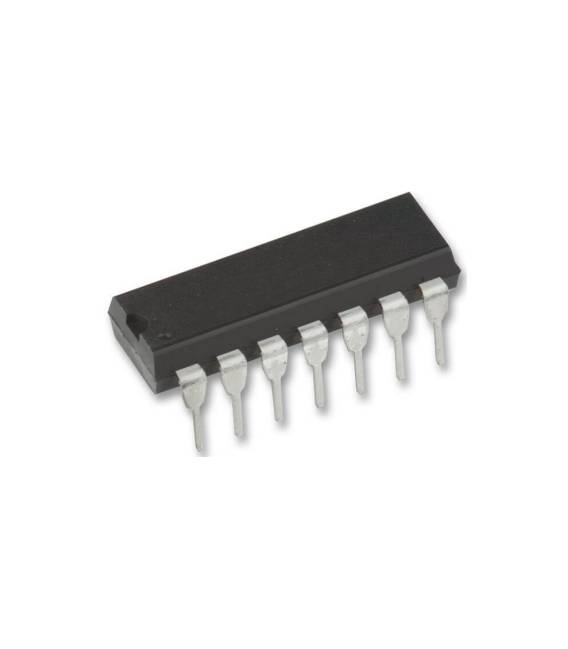

Amplificatore operazionale LM348N, Quad, 1 MHz, 4, 0,5 V / µs, da ± 4 V a ± 18 V, DIP, 14

Il prezzo originale era: 2,08 €.Il prezzo attuale è: 1,81 €. Escluso IVA

L’amplificatore operazionale LM348N è un componente integrato quad con quattro amplificatori operazionali indipendenti su un unico chip. È progettato per funzionare con tensioni di alimentazione da ±4V a ±18V e offre una frequenza di taglio di 1 MHz e una velocità di risposta di 0,5 V/µs.

  • Quad amplificatore operazionale
  • Frequenza di taglio 1 MHz
  • Velocità di risposta 0,5 V/µs

Disponibile su ordinazione
