Accoppiatore ottico MOC3063 TRIAC 600V

Descrizione

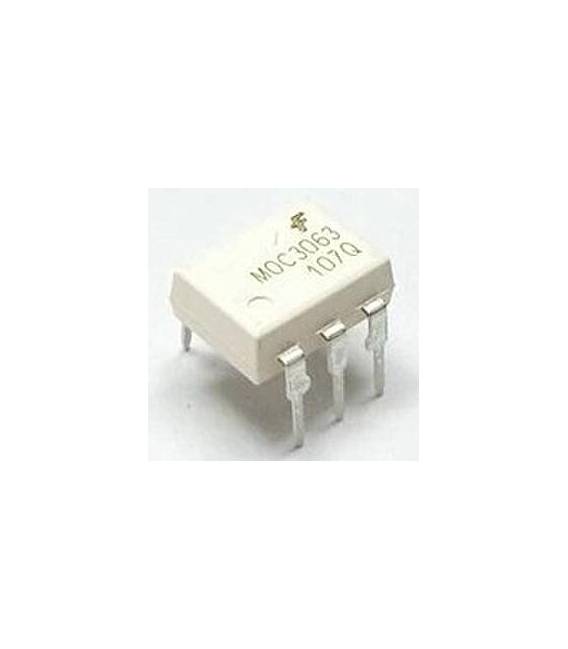

Accoppiatore ottico MOC3063 TRIAC 600V

Tutorial: Come usare Accoppiatore Ottico MOC3063 TRIAC

L’accoppiatore ottico MOC3063 è un componente essenziale per chiunque voglia controllare i dispositivi elettrici con tensioni elevate da circuiti di bassa tensione. Ideale per progetti che richiedono la gestione sicura della corrente alternata.

Cosa serve

• Arduino Uno
• Cavo Jumper
• Sensore di movimento

Passi

1. Collegare il pin VCC dell’accoppiatore MOC3063 al +5V dell’Arduino
2. Collegare il pin GND dell’accoppiatore a GND dell’Arduino
3. Collegare il pin OUT del sensore di movimento al pin IN dell’accoppiatore MOC3063
4. Verifica sul datasheet la tensione e corrente necessaria per il TRIAC collegato all’accoppiatore
5. Collegare le fasi della rete elettrica ai terminali del TRIAC seguendo le specifiche del datasheet
6. Scrivere lo sketch Arduino che attiva il sensore di movimento e comunica con l’accoppiatore MOC3063
7. Testare la connessione e assicurarsi che i dispositivi vengano controllati correttamente
8. Verifica le protezioni elettriche per garantire una sicurezza ottimale

Codice di esempio

void setup() {
  pinMode(IN, OUTPUT);
}

void loop() {
  if (movimentoDetto()){
    digitalWrite(IN, HIGH);
    delay(1000);
    digitalWrite(IN, LOW);
  }
}

Mini-progetto

Crea un sistema di illuminazione automatico che accende le luci quando rileva movimento. Usa l’accoppiatore MOC3063 per controllare una lampada da 220V.

Errori comuni

• Non verificare la tensione e corrente del TRIAC prima dell’installazione
• Collegare direttamente il sensore di movimento al TRIAC senza l’accoppiatore MOC3063
• Omettere le protezioni elettriche necessarie per evitare danni ai dispositivi o incidenti
• Non testare completamente il sistema prima dell’uso finale

Accessori consigliati

• Arduino Uno R3
• Sensore di movimento PIR
• Kit Protezione Elettronica
• Lampada da 220V per test

Domande frequenti

Qual è la tensione massima che posso gestire con l’accoppiatore MOC3063?
Verifica sul datasheet, ma generalmente è di 600V.

Posso usare questo accoppiatore per controllare un motore a corrente alternata?
Sì, ma assicurati che il TRIAC sia compatibile con la potenza del motore e verifica le specifiche sul datasheet.

Come posso proteggere l’Arduino da danni quando uso questo accoppiatore?
Usa un isolamento tra i circuiti di bassa tensione dell’Arduino e quelli a corrente alternata della rete.
