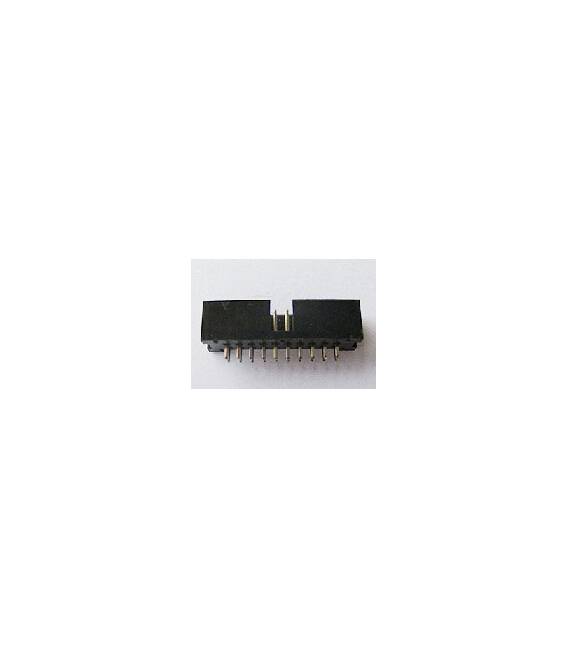

5 Pezzi Connettore socket DC3-26P 26 pin spaziatura 2.54MM 2*13P JTAG ISP socket

Descrizione

Tutorial: Come usare Connettore socket DC3-26P

Il connettore socket DC3-26P è un componente essenziale per gli amanti della programmazione elettronica che lavorano con microcontrollori. Serve principalmente a facilitare il collegamento di schede JTAG o ISP, permettendo l’accesso ai pin del microcontrollore senza danneggiarli.

Cosa serve

• Arduino o altro microcontrollore
• Cavo JTAG/ISP
• Pinza per saldatura

Passi

1. Verifica che il connettore DC3-26P sia compatibile con la scheda di destinazione.
2. Posiziona il connettore sul lato della scheda dove si trovano i pin da collegare, assicurandoti che le linee dei contatti siano allineate correttamente.
3. Saldare delicatamente ogni punto di contatto con un minimo di solda per garantire una buona connessione elettrica.
4. Verifica la saldatura sul datasheet del connettore DC3-26P, assicurandoti che non ci siano cortocircuiti o interruzioni.
5. Collegare il cavo JTAG/ISP al connettore socket appena installato e alla tua computer tramite un adattatore USB.
6. Aprire la tua IDE di sviluppo preferita (es. Arduino IDE) e caricare uno sketch di prova per verificare che tutto sia correttamente connesso.

Mini-progetto

Crea una semplice interfaccia JTAG/ISP per il tuo microcontrollore, permettendo la programmazione da computer.

Errori comuni

• Saldatura insufficiente o in eccesso
• Posizionamento errato del connettore
• Connessione non stabile tra cavo e connettore

Accessori consigliati

• Cavo JTAG/ISP
• Pinza per saldatura
• Kit di test elettronico
• Arduino Uno R3

Domande frequenti

Quali microcontrollori sono compatibili con questo connettore?
Verifica sul datasheet del connettore DC3-26P.

Come posso verificare che il connettore sia correttamente installato?
Prova a caricare uno sketch di prova utilizzando la tua IDE di sviluppo.
