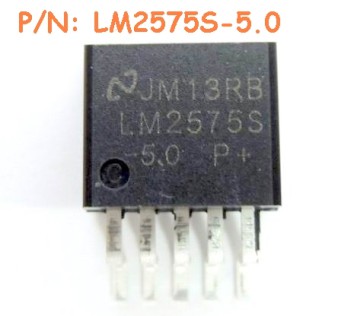

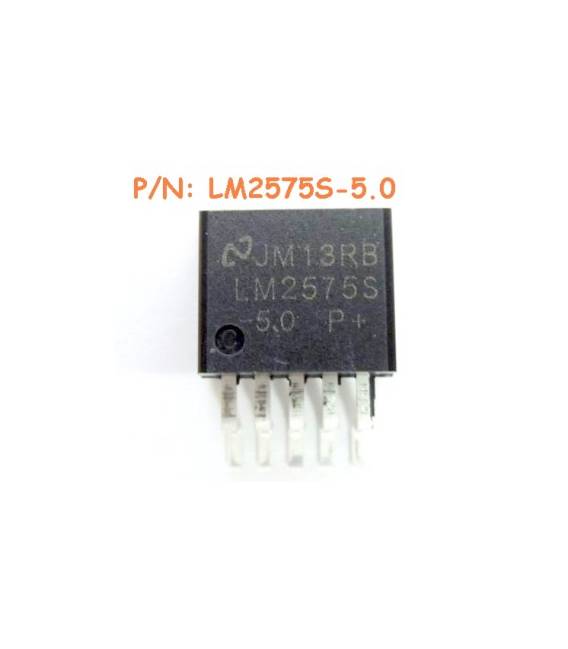

4 Pezzi LM2575S-5.0 IC Circuiti Integrati

Descrizione

4PCS LM2575S-5.0 IC Circuiti Integrati

Specifiche delle parti:

Tipo di convertitore da CC a CC	Step Down
Numero di uscite	1
Conteggio dei pin	5 + Tab
Tensione di ingresso	40V
Tensione di uscita	5V
Cambio di frequenza	58KHz
Corrente di output	1A
Efficienza	77%
Tipo di pacchetto	TO-263
Tipo di output	Risolto
Regolatore di commutazione	Sì
Montaggio	Montaggio superficiale
Tensione di ingresso (min)	4V
Classificazione della temperatura operativa	Automotive

Abbiamo disponibili la scheda tecnica di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e pubblicheremo il prima possibile nel nostro sito.

Tutorial: Come usare IC LM2575S-5.0

L’IC LM2575S-5.0 è un regolatore di tensione ad alto flusso ideale per progetti Arduino e maker principianti che necessitano di alimentazione stabile a 5V. Questo componente è semplice da usare ed essenziale per proteggere i tuoi circuiti.

Cosa serve

• Arduino Uno
• Regolatore di tensione LM2575S-5.0
• Cavi jumper
• Batteria o adattatore di rete

Passi

1. Connetti l’adattatore di rete o la batteria alla voce VIN dell’LM2575S.
2. Collega GND dell’adattatore/batteria a GND del circuito.
3. Collega il segnale ENABLE (pin 3) al pin 12 dell’Arduino per controllare l’alimentazione.
4. Connetti VOUT dell’LM2575S alla voce 5V dell’Arduino o ai componenti che richiedono alimentazione a 5V.
5. Verifica la tensione di uscita con un multimetro.
6. Se necessario, aggiungi un condensatore eletrolitico tra VOUT e GND per filtrare eventuali picchi di corrente.

Mini-progetto

Crea una lampada led controllabile da Arduino alimentata da LM2575S-5.0.

Errori comuni

• Non verificare la tensione di uscita
• Omettere il condensatore eletrolitico tra VOUT e GND
• Connettere l’energia diretta ai componenti senza passare per LM2575S
• Usare un alimentatore non adeguato

Accessori consigliati

• Condensatori eletrolitici
• Cavi jumper
• Multimetro
• Batteria o adattatore di rete

Domande frequenti

Come posso controllare l’alimentazione?
Collegando il pin ENABLE al microcontrollore per attivare/disattivare la tensione di uscita.

Qual è la differenza tra LM2575 e LM2575S?
LM2575S offre una versione più piccola (SOIC) rispetto al DIP di LM2575, ma hanno le stesse caratteristiche.
