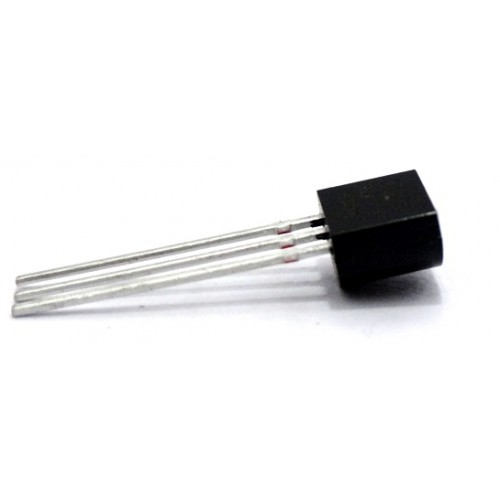

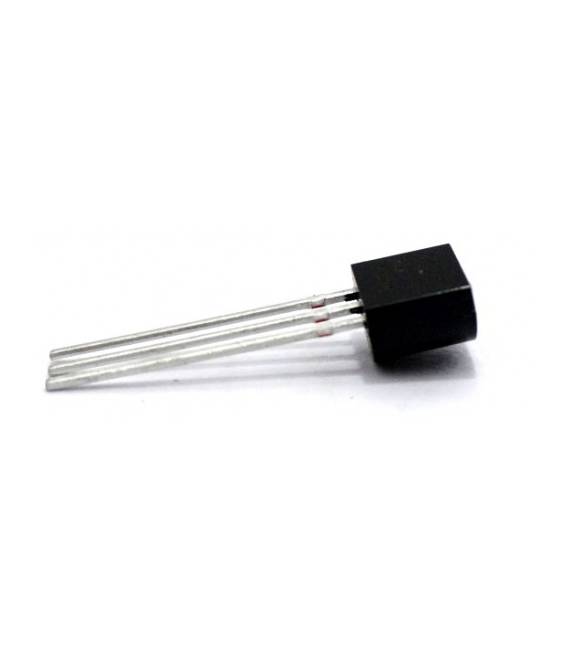

2N2222 Transistor TO-92 IC Circuiti Integrati

Descrizione

Tutorial: Come usare il Transistor 2N2222

Il transistor 2N2222 è un componente fondamentale per chi inizia a esplorare la programmazione di circuiti elettronici. Questo dispositivo NPN può essere utilizzato per amplificare o regolare il flusso di corrente elettrica, rendendolo ideale sia per progetti Arduino che per schemi elettronici più complessi.

Cosa serve

• Arduino Uno
• Resistenza
• Led

Passi

1. Verifica la polarità del transistor: il piedino centrale (base) deve essere in alto rispetto ai due esterni (emettitore e raccolta).
2. Collega l’emittitore al catodo dell’LED, mentre l’anodo dell’LED va a un pin di output dell’Arduino.
3. Utilizza una resistenza tra il piedino base del transistor e un pin di output dell’Arduino per limitare la corrente.
4. Connette l’anodo del LED all’emittitore del transistor.
5. Collega il piedino raccolta del transistor al piedino emettitore dell’LED, entrambi a massa (GND).
6. Scrivi uno sketch Arduino che accenda e spegna l’LED tramite il controllo della corrente attraverso il transistor.
7. Verifica la funzione del circuito utilizzando il monitor seriale per visualizzare lo stato dell’output dell’Arduino.
8. Se necessario, adatta i valori delle resistenze in base alle specifiche del tuo LED e transistor.

Codice di esempio

void setup() {
  pinMode(13, OUTPUT);
}

void loop() {
  digitalWrite(13, HIGH);   // accende l'LED collegata al pin 13 dell'Arduino tramite il transistor
  delay(1000);               // attesa di un secondo
  digitalWrite(13, LOW);    // spegne l'LED
  delay(1000);               // attesa di un secondo
}

Mini-progetto

Crea una lampada da comodino controllabile con Arduino. Collega il transistor a un relè e utilizza questo per accendere o spegnere una lampadina.

Errori comuni

• Non verificare la polarità del transistor prima di collegarlo al circuito.
• Omettere la resistenza tra l’Arduino e la base del transistor, causando danni all’Arduino.
• Usare un LED senza una resistenza di protezione che limita la corrente.
• Non controllare il datasheet per verificare i valori dei componenti.

Accessori consigliati

• Resistenze variabili
• Relè (5V)
• Arduino Uno
• Kit base di prototipazione

Domande frequenti

Perché usare un transistor anziché collegare l’LED direttamente?
Un transistor permette di gestire correnti più elevate rispetto a quanto potrebbe sopportare il pin dell’Arduino, proteggendo così il dispositivo.

Qual è la differenza tra un transistor NPN e PNP?
Un transistor NPN può accendere un circuito quando attivato, mentre un PNP lo spegne. La scelta dipende dalla direzione del flusso di corrente desiderata.

Posso usare il 2N2222 con altri microcontrollori?
Sì, il 2N2222 è compatibile con la maggior parte dei microcontrollori che forniscono un livello di tensione adeguato.
