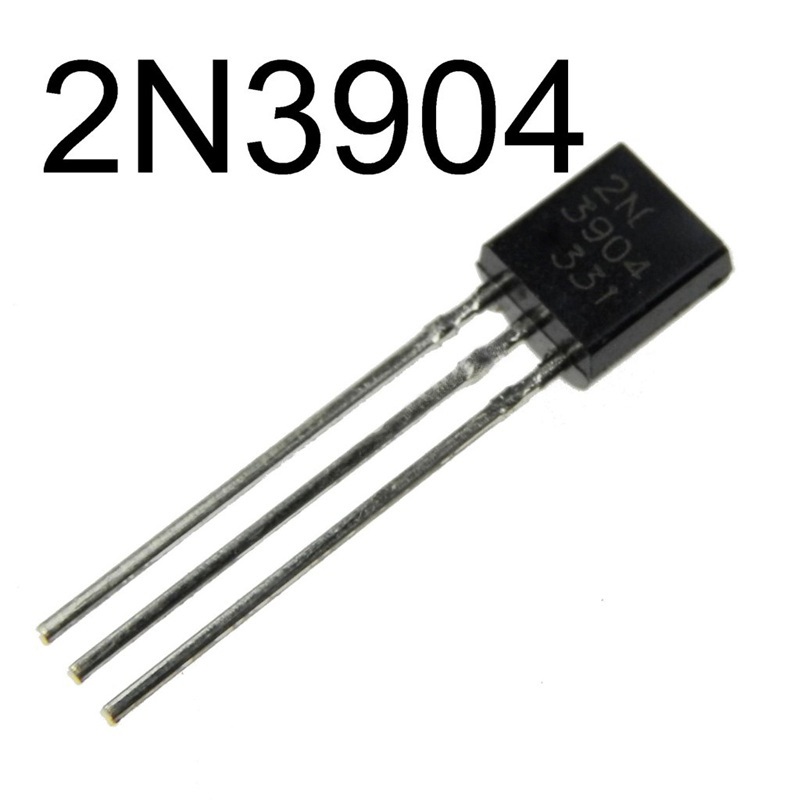

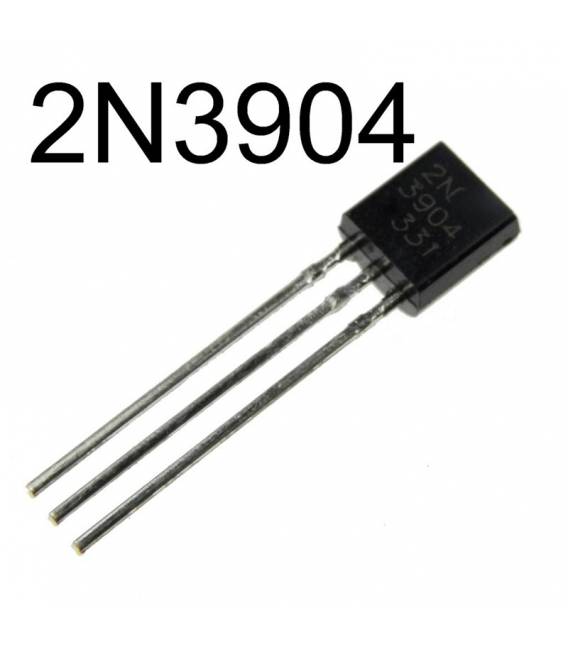

2N3904 Transistor Singolo Bipolare

Descrizione

Tutorial: Come usare il Transistor Bipolare 2N3904

Il transistor bipolare NPN 2N3904 è un componente fondamentale per i progetti di elettronica, ideale per amplificazione e controllo switch. È particolarmente utile per principianti che vogliono imparare le basi della logica dei transistor.

Cosa serve

• progetti di amplificazione
• controllo di relè
• regolazione del flusso di corrente
• circuito di base per i progetti Arduino

Passi

1. Verifica la polarità del componente: l’effettivo pin ‘E’ (emittitore) deve essere collegato al polo negativo della fonte di alimentazione.
2. Collega il pin ‘B’ (base) alla porta digitale dell’Arduino per il controllo.
3. Connetti un carico, come una lampadina o un relè, tra i pin ‘C’ (collettrice) e l’alimentazione positiva.
4. Utilizza la funzione digitalWrite() di Arduino per controllare lo stato del transistor (HIGH = attivo, LOW = disattivo).
5. Verifica sul datasheet il valore massimo della corrente base per non danneggiare il componente.
6. Se necessario, aggiungi resistenze di pull-up o pull-down alla base per migliorare la stabilità del circuito.
7. Testa il funzionamento con un multimeter in modalità continua per verificare se c’è una connessione tra i pin ‘E’ e ‘C’.
8. Modifica lo sketch Arduino aggiungendo comandi per testare diverse condizioni di input.

Codice di esempio

void setup() {
  pinMode(2, OUTPUT);
}

void loop() {
  digitalWrite(2, HIGH); // Attiva il transistor
  delay(1000);
  digitalWrite(2, LOW); // Disattiva il transistor
  delay(1000);
}

Mini-progetto

Crea un semplice circuito di controllo del led con Arduino e il transistor 2N3904. Collega l’Arduino a una lampadina tramite il transistor per controllare la sua illuminazione.

Errori comuni

• Non verificare la polarità dei pin
• Ignorare le specifiche di corrente massima del datasheet
• Omettere resistenze necessarie alla base
• Usare un transistor PNP in luogo di NPN

Accessori consigliati

• Resistenza per la base (1kΩ)
• Multimeter
• Arduino Uno
• Relè 5V

Domande frequenti

Il transistor si surriscalda durante l’uso.
Verifica se ci sono resistenze di pull-up/pull-down sufficienti e che non sia stato superata la corrente massima specificata nel datasheet.

Non riesco a far funzionare il circuito con un led.
Controlla i collegamenti del transistor, verifica l’alimentazione e aggiungi una resistenza di limitazione alla catena del led.

Quali sono le applicazioni principali?
Amplificazione audio, controllo di relè, regolazione della corrente per dispositivi esterni.
