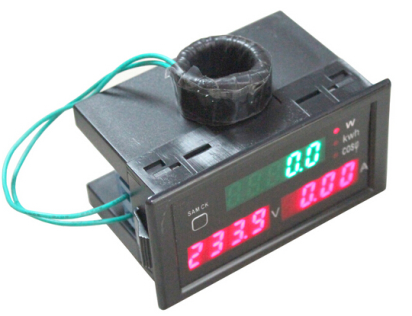

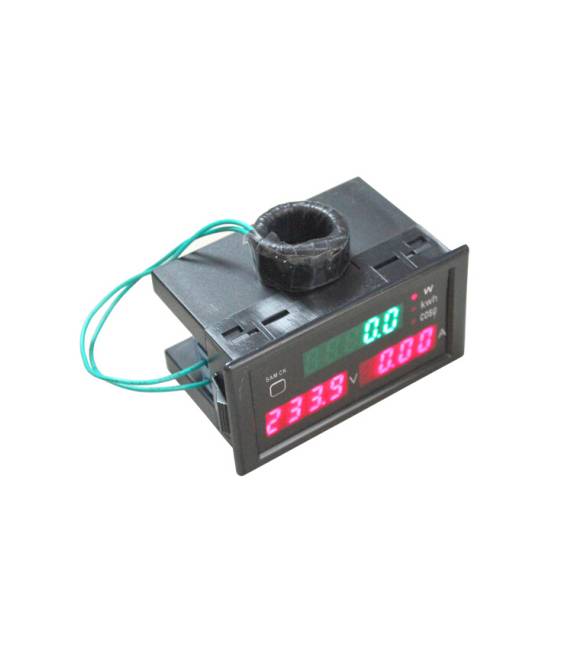

1x LED Wattmetro digitale Voltmetro Amperometro Kilowattora Pannello fattore di potenza Modulo

Descrizione

1x LED Wattmetro digitale Voltmetro Amperometro Kilowattora Modulo modulo fattore di potenza

Strumenti di misura digitali di tipo DL69-2047

Guida dell’utente

D69-2047 di tipo digitale la tabella multifunzione viene visualizzata contemporaneamente misurando la tensione CA, la corrente CA, la potenza attiva, l’energia (gradi elettrici), il fattore di potenza e altri parametri elettrici sullo strumento.

Specifiche principali

1. Precisione: 1% 2 parole

2. Display: voltaggio e fattore di potenza 0,32 pollici display 4 LED rosso corrente digitale display con tubo digitale a 4 cifre, LED rosso 0,32 pollici.

Potenza attiva, energia (gradi elettrici) utilizza 5, tubo digitale LED verde 0,32 pollici

3. Intervallo di misurazione: tensione CA: AC80,0-300,0 V, (o AC200,0-450,0 V, in base alle necessità dell’utente al momento dell’ordine)

Corrente CA: AC0,00-100,0 A, quando misurata la corrente è inferiore a 100 A la risoluzione di visualizzazione corrente è 0,01 A, quando la misurazione di correnti superiori a 100 A la risoluzione di visualizzazione corrente è 0,1 A, intervallo di conversione automatica.

🙁 Tensione di misurazione attiva AC80,0-300,0 V) 0,0- 30000 W (AC200.0-450.0 V: 45000 W)

Energia (gradi elettrici): 0.000-99999kwh, conversione decimale automatica

Fattore di potenza: 1.000-0.000

4. Velocità di misurazione: circa 2 volte al secondo

5. Dimensioni: 79 43 48mm

Uso e metodi di cablaggio

1. In conformità con i disegni dello schema elettrico, terminerà con lo strumento secondario del trasformatore di corrente, (filo verde) sui terminali blu collegati allo strumento, i cavi del circuito di misurazione attraverso il foro centrale del trasformatore di corrente.

2. Posizionare i cavi collegati ai terminali verdi di misurazione della tensione dello strumento. Quindi trasmettere la tensione misurata. Inizia a leggere i risultati della misurazione.

3. Dopo la visualizzazione dello strumento di misurazione della potenza, le funzioni di visualizzazione sono tensione (V), corrente (A), potenza attiva (W). Quando si preme il pulsante sinistro sul cruscotto

(SAM CK), misuratore di potenza attiva (W), il display cambia per mostrare la potenza (gradi elettrici) (kwh), quindi fare clic sul pulsante per visualizzare il fattore di potenza (cos). Premere di nuovo il pulsante per tornare al display attivo (W). Premendo i pulsanti funzione display tubo digitale (SAM CK) mostrati nel ciclo verde mostrato nel diagramma seguente:

4. Quando la necessità di energia elettrica (gradi elettrici) misurata dalla misurazione zero, premere il pulsante (SAM CK) per convertire la misurazione in energia elettrica (gradi elettrici) viene visualizzata sopra l’indicatore della funzione di visualizzazione digitale a LED verde da 5 metri su a destra della posizione kwh, quindi tenere premuto il pulsante (SAM CK) per 5 secondi, l’alimentazione (gradi elettrici) mostra tutti i cinque display digitali zero zero, rilasciare il pulsante (SAM CK) energia (gradi elettrici) da zero.

5. energia (gradi elettrici) ha mostrato un’interruzione di corrente, i dati della funzione di salvataggio automatico, ovvero quando la tensione misurata viene disconnessa o un’interruzione di corrente, il contatore salverà automaticamente il conteggio dei dati di energia corrente (gradi elettrici) quando si ricollegano gli strumenti di misurazione della potenza essere salvato nei dati originali continua ad accumularsi.

Tutorial: Come usare LED Wattmetro digitale

Il LED Wattmetro digitale è un modulo utile per i maker e gli entusiasti dell’elettronica che desiderano misurare il consumo energetico di dispositivi elettrici. Questo strumento consente di monitorare tensione, corrente, potenza attiva (Watt), Kilowattora e fattore di potenza.

Cosa serve

• Arduino Uno o compatibile
• Cavo USB per connettere Arduino al computer
• Alimentazione esterna 5V-24V
• Resistenza di protezione

Passi

1. Collegare il modulo LED Wattmetro all’Arduino utilizzando i cavi appropriati.
2. Installare la libreria necessaria per gestire il modulo, se non è già inclusa nel software Arduino.
3. Scrivere uno sketch semplice che legge i dati dal modulo e li visualizza sul monitor seriale di Arduino.
4. Alimentare l’Arduino con una fonte esterna nella fascia 5V-24V.
5. Collegare un dispositivo da misurare al modulo Wattmetro, rispettando la tensione massima del circuito.
6. Inserire una resistenza di protezione tra il modulo e il dispositivo da misurare per prevenire danni.
7. Aprire l’IDE Arduino e caricare lo sketch scritto precedentemente sul microcontrollore.
8. Monitorare i dati visualizzati nel monitor seriale dell’IDE Arduino.

Codice di esempio

void setup() {
  Serial.begin(9600);
}

void loop() {
  // Leggi i valori dal modulo Wattmetro e invia i dati al monitor seriale.
}

Mini-progetto

Creare un sistema di monitoraggio energetico per una lampada LED, mostrando in tempo reale la potenza consumata.

Errori comuni

• Utilizzare tensioni superiori alla tolleranza del modulo.
• Omettere la resistenza di protezione necessaria.
• Non installare correttamente la libreria Arduino richiesta per il modulo Wattmetro.
• Collegare l’Arduino a una fonte non regolata o instabile.

Accessori consigliati

• Resistenze protette
• Fonti alimentari stabilizzate 5V-24V
• Cavi di connessione da varioposto
• Display LCD per visualizzare i dati

Domande frequenti

Come posso verificare la correttezza dei valori misurati?
Verifica le specifiche del modulo Wattmetro e confronta i risultati con un altro dispositivo di misura.

Il modulo non comunica con l’Arduino, cosa fare?
Controlla tutti i collegamenti e verifica che la libreria sia correttamente installata.
