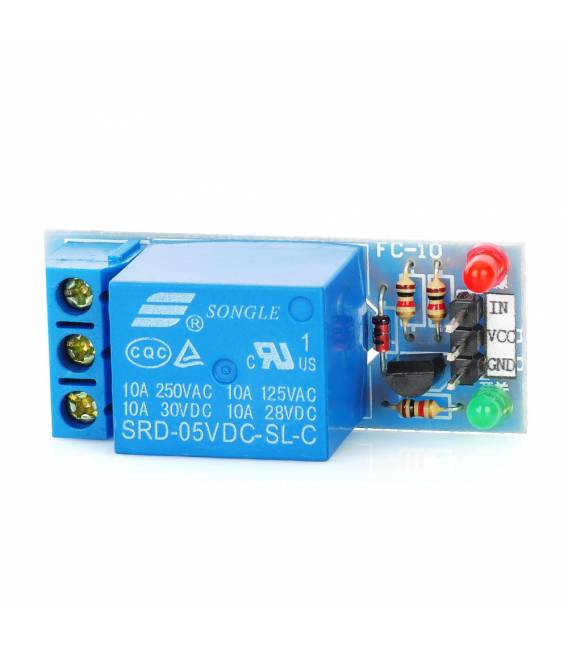

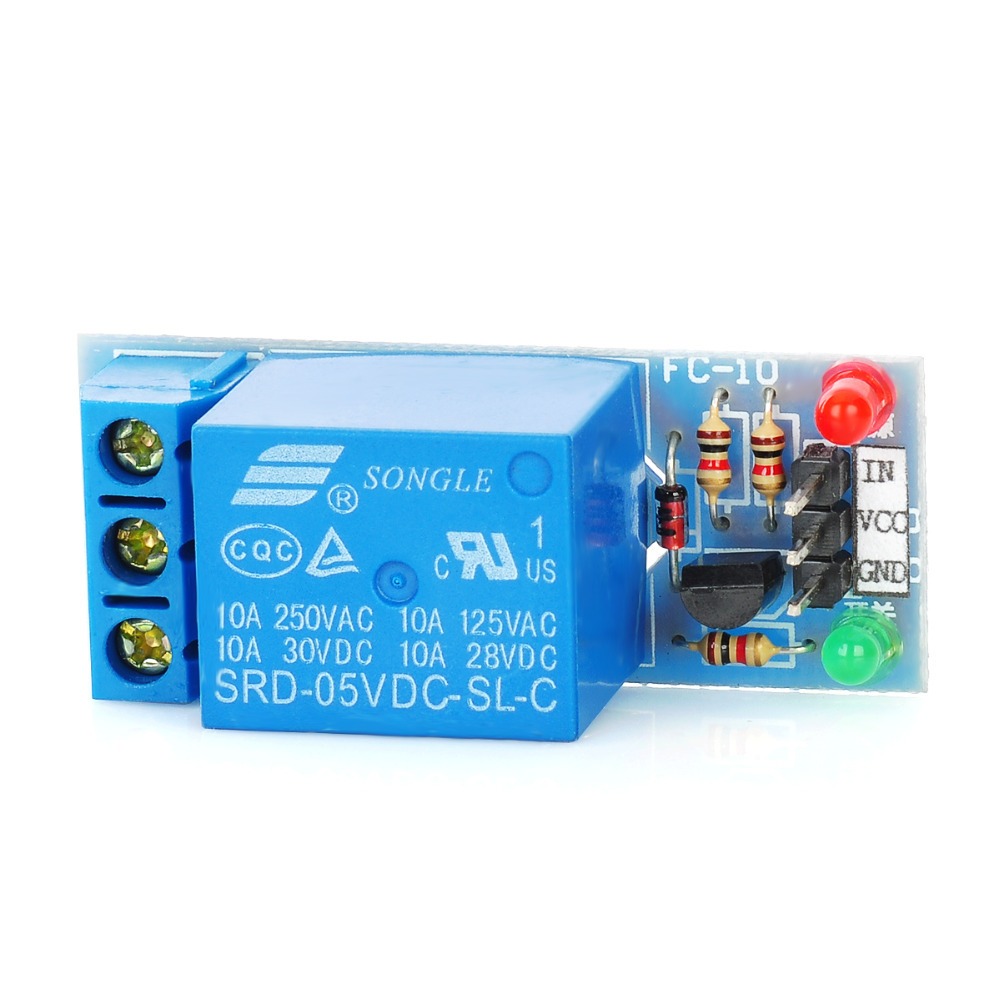

1 canale Relè Modulo 5V scheda di espansione compatible con Arduino PIC AVR DSP ARM high level trigger

Descrizione

Tutorial: Come usare Relè Modulo 5V

Il relè modulo 5V è ideale per controllare dispositivi elettrici che richiedono tensioni superiori a 5V, come luci o motori, attraverso il tuo Arduino. Utile per principianti e intermediari.

Cosa serve

• Arduino
• Cavo jumper
• Resistenza 1kΩ
• Fonte di alimentazione 5V

Passi

1. 1. Collega l’Arduino al relè modulo 5V utilizzando i cavi jumper.
2. 2. Collega la pin 5V del relè al 5V dell’Arduino.
3. 3. Collega la pin GND del relè al GND dell’Arduino.
4. 4. Collega la pin OUT del relè a una pin digitale dell’Arduino.
5. 5. Collega una resistenza 1kΩ tra la pin OUT del relè e la pin 5V dell’Arduino.
6. 6. Collega il dispositivo da controllare tra la pin COM del relè e la pin NO del relè.
7. 7. Verifica sul datasheet per il valore corretto di tensione e corrente del dispositivo da controllare.
8. 8. Carica il codice di esempio sul tuo Arduino.

Codice di esempio

```
void setup() {
  pinMode(3, OUTPUT);
}

void loop() {
  digitalWrite(3, HIGH);
  delay(2000);
  digitalWrite(3, LOW);
  delay(2000);
}
```

Mini-progetto

Fai un timer per una luce LED. Collega una LED al relè e controllala tramite il codice sopra.

Errori comuni

• Non verificare la tensione e corrente del dispositivo da controllare.
• Collegare direttamente il dispositivo al relè senza resistenza.
• Usare una tensione di alimentazione diversa da 5V.
• Ignorare la pin NC (No Connection) del relè.

Accessori consigliati

• Arduino
• Cavo jumper
• LED
• Fonte di alimentazione 5V

Domande frequenti

Come posso proteggere il mio Arduino?
Collega una resistenza tra la pin 5V del relè e la pin OUT del relè.

Posso usare un relè con tensione superiore a 5V?
Sì, ma verifica sul datasheet per la corretta alimentazione.

Qual è la differenza tra NC e NO?
NC (No Connection) è la pin che si connette solo quando il relè è disattivato, mentre NO (Normally Open) si connette solo quando il relè è attivato.

Posso collegare più relè al mio Arduino?
Sì, ma assicurati di avere i connettori giusti e di non superare il limite di corrente dell’Arduino.
