Ruban Flexible Câble Plat FFC/FPC 15P 0,5mm Pitch 30CM A-B

Description

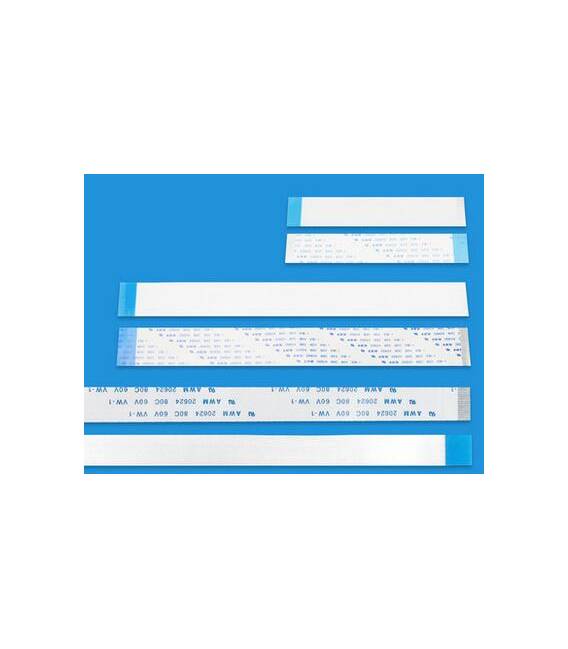

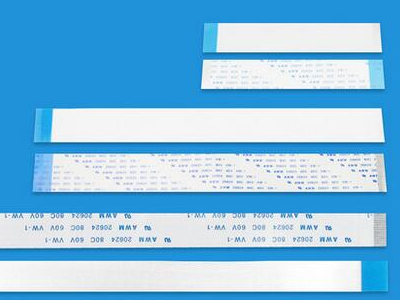

Ruban Flexible Câble Plat FFC/FPC 15P 0,5mm Pitch 30CM A-B CARACTÉRISTIQUES : 1. Température nominale : 80°C 2. Tension de résistance : 60V 3. Résistance maximale du conducteur à 20°C : 25 / km 4. Le produit est souple, résiste aux acides, à l’huile, à l’humidité, à la moisissure et à d’autres caractéristiques. 5. Dimensionnement : matériau PET 6. Cuivre tannéNom du produit Modèle Type Distance Nombre de cœurs Largeur totale Longueur totaleCâble plat flexible FFC 4P ~ 80P type A / B 0,5 / 1,0mm 4P ~ 80P (N + 1) * distance = Wmm LmmCâble FFC (Flexible Flat Cable) permet de choisir le nombre et l’écartement des fils pour simplifier la connexion et réduire considérablement le volume des produits électroniques, réduire les coûts de production, améliorer l’efficacité de production, le plus adapté pour la carte mère entre les parties en mouvement, PCB board entre le PCB, appareils électriques miniaturisés pour la transmission de données. Les spécifications courantes sont 0,5 mm, 0,8 mm, 1,0 mm, 1,25 mm, 1,5 mm, 2,0 mm, 2,54 mm d’écartement et d’autres câbles flexibles. Maintenant largement utilisé dans une variété d’imprimantes et de connexion de tête d’impression entre carte mère, plotter, scanner, photocopieur, haut-parleur, appareil LCD, fax, lecteur DVD et d’autres produits, une variété de transmission de signal et carte-carte. Dans les équipements électriques modernes, presque partout.Paramètres techniques du câble FFCCondutteurs N : nombre de conducteurs de câbles en cuivre ;Pitch P : distance entre les lignes centrales de deux conducteurs adjacents ;Marges M : bord le plus extérieur d’une distance de câble entre la ligne centrale du conducteur ;Full pitch TP : la distance la plus extérieure entre les lignes centrales des deux conducteurs, TP = P * (N-1) ;Largeur totale W : les deux bords du centre du câble, W = P * (N + 1) ;Longueur totale TL : distance des extrémités du câble ;Insertion épaisseur TT : câble qui relie les deux extrémités d’épaisseur ;Modèles courants :A : les deux extrémités de la connexion et les plaques de renfort fixées au ruban isolant ;typeB : plaques de renfort croisées directement attachées au ruban isolant ;C : les deux extrémités des plaques de renfort directement attachées au conducteur ;D : les deux extrémités des plaques de renfort se croisent directement attachées au conducteur ;E : plaque de renfort terminale attachée au ruban isolant et l’autre extrémité soudée directement ;F : les deux extrémités des plaques de renfort sont directement attachées au ruban isolant, interne semi-testé ;G : les extrémités soudées directement. Tutoriel : Comment utiliser Ruban Flexible Câble Plat FFC/FPC 15P Le ruban flexible câble plat FFC/FPC est idéal pour les connexions entre cartes électroniques dans des espaces restreints. Ce tutoriel vous guidera dans l’utilisation de ce composant. Que faut-il pour un ruban flexible FFC/FPC 15P connecteurs appropriés carte mère carte fille Étapes Vérifiez que le câble est conforme aux spécifications de votre projet (vérifiez le datasheet). Préparez les connecteurs pour les extrémités A et B du câble. Connectez le connecteur à la carte mère en suivant la notice du produit. Vérifiez l’installation physique en vérifiant qu’il n’y a pas de parties découvertes ou endommagées. Connectez le connecteur opposé à la carte fille. Testez les connexions avec un multimètre pour vous assurer que toutes les lignes sont correctement connectées. Mini-projet Créez une petite interface entre deux microcontrôleurs en utilisant le câble FFC/FPC 15P. Erreurs courantes Connexion incorrecte des broches Connexion endommagée
