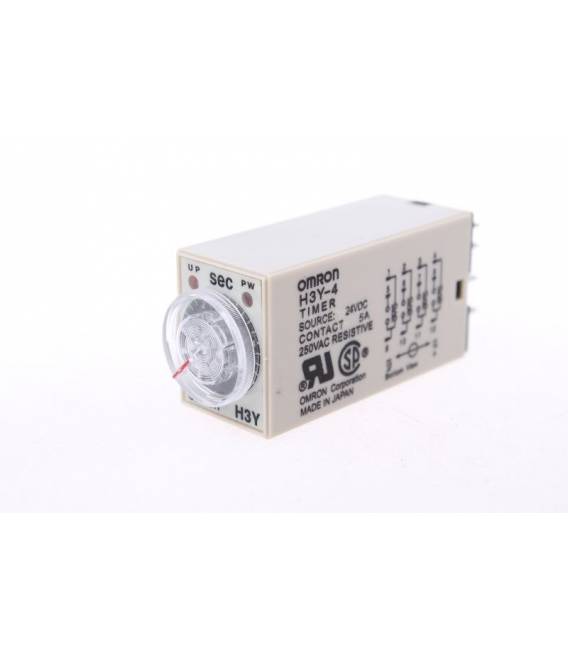

OMRON H3Y-4 Relais temporisateur 0-60 secondes 24V DC 5A 250VAC résistif

Description

Cos’è : Le relais temporisateur OMRON H3Y-4 permet d’activer ou de désactiver des circuits électriques de manière automatique après un délai programmable. Ce dispositif est idéal pour des projets domestiques, des prototypes ou de petites installations où l’on souhaite gérer l’énergie électrique avec précision. Caractéristiques : Type : Relais temporisateur résistif Durée de temporisation : 0-60 secondes Tension d’alimentation : 24V DC Courant nominal (charge) : 5A Tension nominale de la charge : 250VAC résistif A quoi sert-il : L’OMRON H3Y-4 est adapté pour créer des systèmes d’éclairage automatiques, des régulateurs de température ou tout autre système nécessitant un temporisateur. Il est compatible avec Arduino et d’autres microcontrôleurs tels que ESP8266/ESP32 pour la programmation personnalisée. Tutoriel : Comment utiliser OMRON H3Y-4 Relais temporisateur L’OMRON H3Y-4 est un relais temporisateur pour des applications nécessitant la gestion de dispositifs électriques de manière automatique. Il est idéal pour des projets domestiques, des prototypes ou de petites installations où l’on souhaite activer ou désactiver un circuit électrique après un délai programmable. Ce qu’il vous faut : Arduino Uno Câble de connexion Alimentateur 24V DC Étapes : Connecter le relais au circuit Arduino en utilisant les câbles de connexion. Vérifier la polarité des broches (COM, NO et NC) en fonction des spécifications du datasheet. Connecter l’alimentateur 24V DC à la partie inférieure du relais (broches VCC et GND). Écrire un sketch Arduino pour envoyer un signal d’activation au broche de contrôle du relais. Configurer le temps de temporisation sur le dispositif OMRON H3Y-4 en utilisant les boutons de configuration. Vérifier que le circuit électrique externe est correctement connecté aux bornes COM, NO ou NC du relais. Charger le sketch Arduino pour tester la fonction de temporisation du relais. Ajuster le temps de temporisation si nécessaire en fonction des besoins spécifiques du projet. Surveiller les opérations du relais et apporter des modifications au sketch ou au temps de temporisation si nécessaire. Exemple de code : void setup() { pinMode(2, OUTPUT); } void loop() { digitalWrite(2, HIGH); // Active le relais delay(30000); // Attend 30 secondes digitalWrite(2, LOW); // Désactive le relais } Mini-projet : Créez un système d’éclairage automatique qui allume les lumières à l’intérieur de la maison pour une certaine durée après avoir été activées manuellement. Erreurs courantes : Ne pas vérifier la polarité des broches du relais avant l’installation. Configurer le temps de temporisation de manière incorrecte ou insuffisante pour les besoins du projet. Omettre de connecter correctement l’alimentateur 24V DC au relais. Ne pas surveiller et ajuster régulièrement le fonctionnement du système. Accessoires recommandés : Arduino Uno Câble USB pour Arduino Relay Shield pour Arduino Alimentateur de réseau avec sortie 24V DC Questions fréquentes : Comment configurer le temps de temporisation ? Utilisez les boutons sur le dispositif OMRON H3Y-4 pour configurer le temps de temporisation entre 0 et 60 secondes. Quelle est la tension de fonctionnement du relais ? Le relais nécessite une tension d’alimentation de 24V DC, vérifiez le datasheet pour plus de détails.
