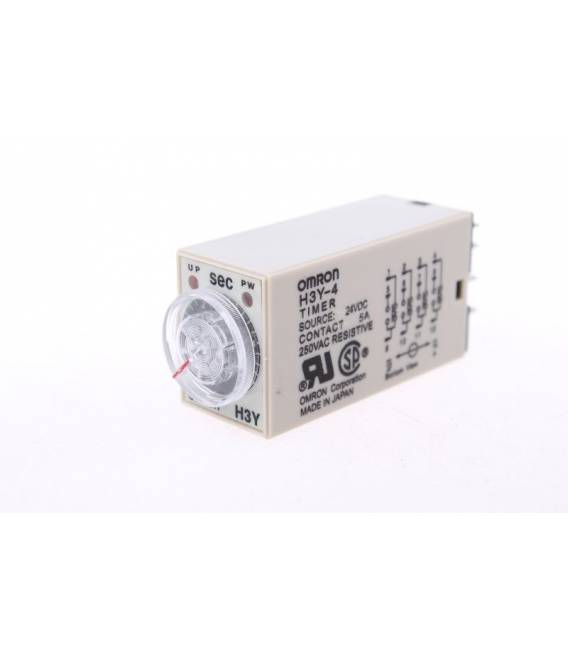

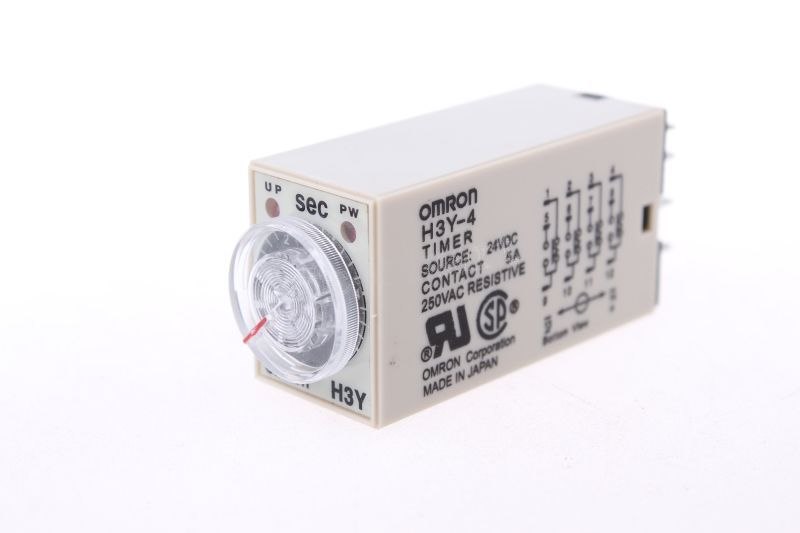

OMRON H3Y-4 Relè a tempo 0-60 secondi 24V DC 5A 250VAC resistivo timer relè temporizzatore

Descrizione

Cos’è

L’OMRON H3Y-4 è un relè temporizzatore che consente di attivare o disattivare circuiti elettrici in modo automatico dopo un periodo temporizzato. Questo dispositivo è ideale per progetti domestici, prototipi o piccole installazioni dove si desidera gestire l’energia elettrica con precisione.

Caratteristiche

• Tipo: Relè a tempo resistivo
• Raggio temporizzazione: 0-60 secondi
• Vcc operativo: 24V DC
• Corrente nominale (carga): 5A
• Tensione nominale della carica: 250VAC resistivo

A cosa serve

L’OMRON H3Y-4 è adatto per creare sistemi di illuminazione automatici, regolatori di temperatura o qualsiasi altro sistema che richieda un temporizzatore. È compatibile con Arduino e altri microcontrollori come ESP8266/ESP32 per la programmazione personalizzata.

Tutorial: Come usare OMRON H3Y-4 Relè a tempo

L’OMRON H3Y-4 è un relè temporizzatore per applicazioni che richiedono la gestione di dispositivi elettrici in modo automatico. È ideale per progetti domestici, prototipi o piccole installazioni dove si desidera attivare o disattivare un circuito elettrico dopo un periodo temporizzato.

Cosa serve

• Arduino Uno
• Cavo di collegamento
• Alimentatore 24V DC

Passi

1. Collegare il relè al circuito Arduino utilizzando i cavi di connessione. Verifica la polarità dei pin (COM, NO e NC) in base alle specifiche del datasheet.
2. Connettere l’alimentatore 24V DC alla parte inferiore del relè (pin VCC e GND).
3. Scrivere uno sketch Arduino per inviare un segnale di attivazione al pin di controllo del relè.
4. Impostare il tempo temporizzatore sul dispositivo OMRON H3Y-4 utilizzando i pulsanti di configurazione.
5. Verificare che il circuito elettrico esterno sia correttamente collegato ai terminali COM, NO o NC del relè.
6. Caricare lo sketch Arduino per testare la funzione temporizzata del relè.
7. Regolare il tempo temporizzatore se necessario basandosi sulle esigenze specifiche del progetto.
8. Monitorare le operazioni del relè e fare eventuali modifiche allo sketch o al tempo temporizzato.

Codice di esempio

void setup() {
  pinMode(2, OUTPUT);
}

void loop() {
  digitalWrite(2, HIGH); // Attiva il relè
  delay(30000);          // Attende 30 secondi
  digitalWrite(2, LOW);  // Disattiva il relè
}

Mini-progetto

Crea un sistema di illuminazione automatico che accenda le luci all’interno di casa per una certa durata dopo essere stati attivate manualmente.

Errori comuni

• Non verificare la polarità dei pin del relè prima dell’installazione.
• Impostare il tempo temporizzatore in modo errato o non sufficiente per le esigenze del progetto.
• Omettere di connettere correttamente l’alimentatore 24V DC al relè.
• Non monitorare e regolare periodicamente il funzionamento del sistema.

Accessori consigliati

• Arduino Uno
• Cavo USB per Arduino
• Relay Shield per Arduino
• Alimentatore di rete con uscita 24V DC

Domande frequenti

Come si imposta il tempo temporizzato?
Utilizza i pulsanti sul dispositivo OMRON H3Y-4 per impostare il tempo temporizzatore tra 0 e 60 secondi.

Qual è la tensione di funzionamento del relè?
Il relè richiede una tensione di alimentazione di 24V DC, verificare sul datasheet per dettagli aggiuntivi.
