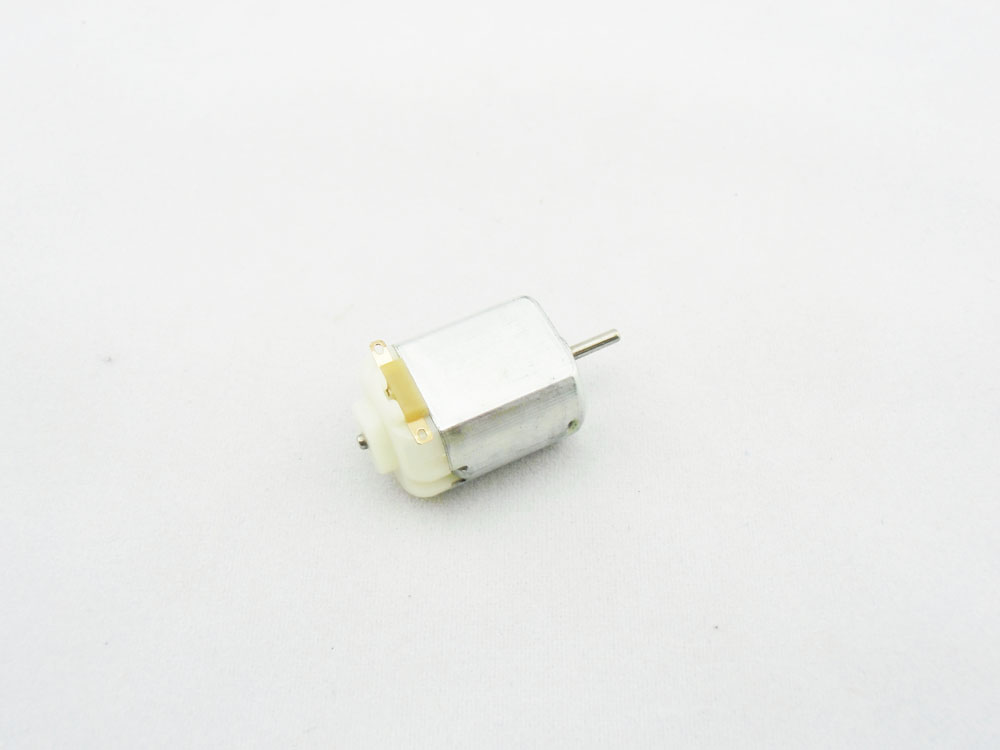

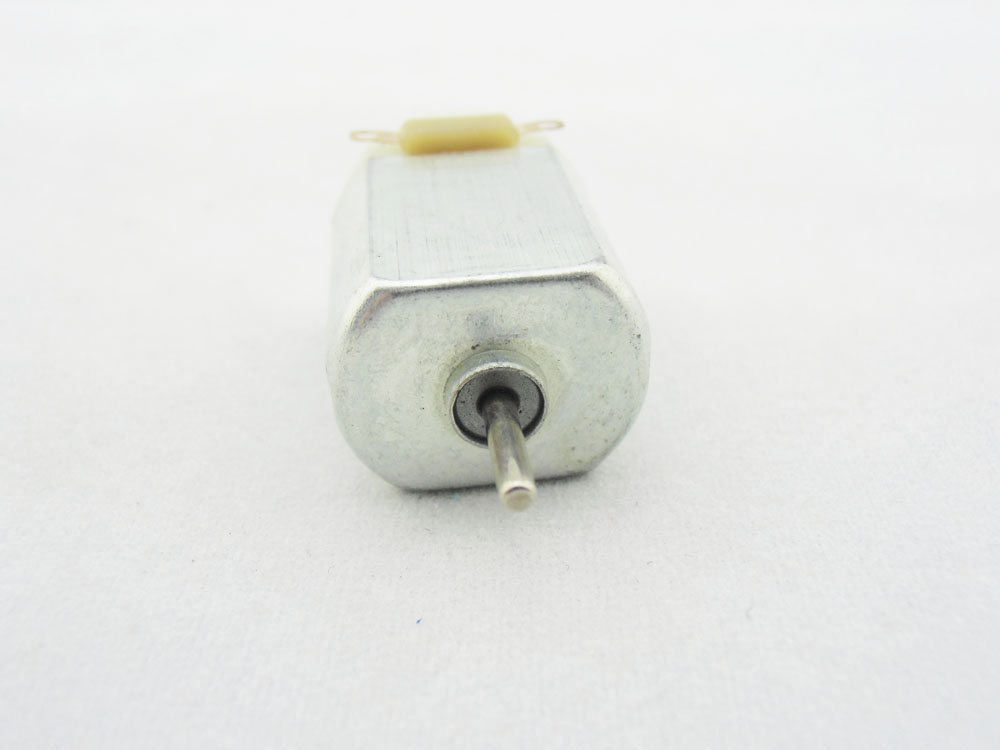

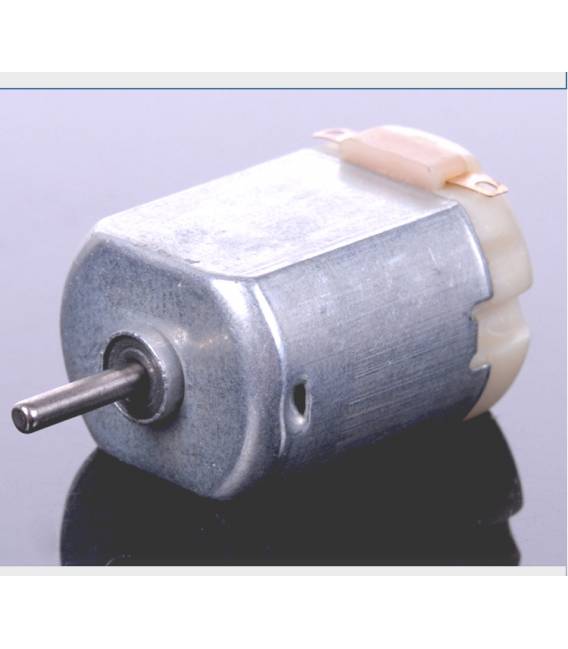

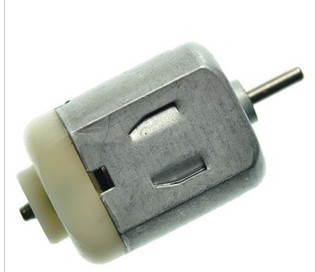

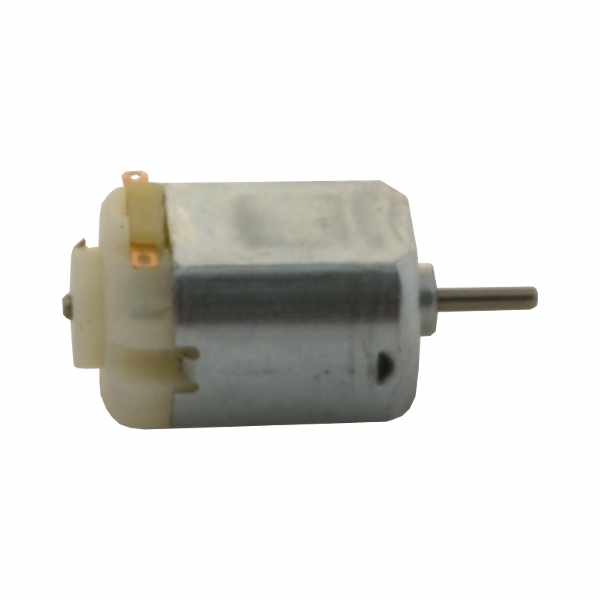

Moteur électrique permanent 130

Description

Moteur électrique permanent 130. Petit format. Grande couple de torsion. Haute puissance. Température de fonctionnement : ~ Tension nominale : 6,0 V CC Charge nominale : 10 g * cm Sans charge courant : 70 mA max Vitesse sans charge : 9100 tr/min Courant sous charge : 250 mA max Vitesse sous charge : 4500 tr/min Couple de démarrage : 20 g * cm Courant de blocage : 500 mA max Dimensions du corps : 27,5 mm x 20 mm x 15 mm Dimensions de l’arbre : 8 mm x 2 mm de diamètre Poids : 17,5 grammes Nous avons la fiche technique de tous les composants, si elle n’est pas incluse dans le téléchargement du produit, envoyez-nous un message via le formulaire de contact et nous la publierons dès que possible sur notre site. Tutoriel : Comment utiliser le moteur 130 à aimant permanent Le moteur 130 à aimant permanent est idéal pour les projets de mécanique et de robotique nécessitant une puissance constante. Il convient aux débutants comme aux makers plus expérimentés. Ce dont vous avez besoin : Arduino Uno Alimentateur USB Connecteurs Dupont Résistance de protection (vérifiez la fiche technique) Relais Connectez les connecteurs Dupont au moteur 130 selon les instructions de la fiche technique. Connectez l’alimentateur USB à l’Arduino Uno et au moteur. Vérifiez la polarité des fils d’alimentation (vérifiez la fiche technique). Connectez une résistance de protection entre le moteur et l’Arduino pour limiter le courant (vérifiez la fiche technique). Écrivez le sketch Arduino comme indiqué dans le code. Téléchargez le sketch sur l’Arduino Uno via USB. Vérifiez que le moteur fonctionne correctement. Si nécessaire, ajustez les paramètres du sketch pour optimiser les performances. Exemple de code void setup() { pinMode(9, OUTPUT); } void loop() { digitalWrite(9,HIGH); delay(500); digitalWrite(9,LOW); delay(500); } Mini-projet Créez un petit robot qui se déplace en ligne droite pendant 30 minutes en utilisant le moteur 130 et Arduino. Erreurs courantes Polarité incorrecte des fils d’alimentation Omission de la résistance de protection Impédance incorrecte entre Arduino et moteur Accessoires recommandés Arduino Uno R3 Alimentateur USB 5V Kit Connecteur Dupont Résistances variables Questions fréquentes Le moteur surchauffe pendant l’utilisation. Vérifiez la résistance de protection et le flux de courant. Un dissipateur de chaleur peut être nécessaire. Je ne parviens pas à faire fonctionner le moteur. Vérifiez tous les connecteurs et assurez-vous que l’Arduino est correctement alimenté.
