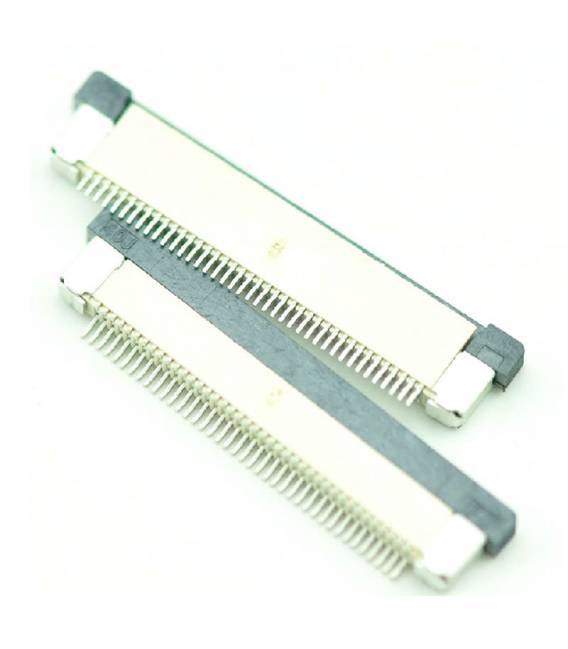

2 Connecteurs FFC 40P 0.5MM pour carte imprimée SMT

Description

Tutoriel : Comment utiliser un connecteur FFC 40P SMT Ce connecteur SMT est idéal pour les connexions sur cartes imprimées avec des câbles FFC. Il est particulièrement utile pour les projets nécessitant une haute densité de connexion électronique, comme les cartes mères ou les dispositifs portables.

Ce qu’il vous faut :
Câble FFC
Carte SMT
Imprimante laser SMD
Pince thermique

Étapes :
Vérifiez le datasheet pour les spécifications du connecteur et du câble FFC.
Préparez la carte SMT avec le côté imprimé vers le bureau.
Utilisez une imprimante laser SMD pour appliquer le collage sur tout le côté PCB du connecteur.
Placez délicatement le connecteur sur les traces correspondantes sur la carte, assurant un alignement parfait.
Appliquez une quantité modérée de pâte SMD sur les contacts du connecteur.
Utilisez la pince thermique pour souder le connecteur à la carte.
Suivez les instructions du datasheet pour la température et la durée de l’opération.
Vérifiez l’installation avec un multimètre ou une machine de test SMD.
Si nécessaire, appliquez une résine protectrice au-dessus du connecteur.

Mini-projet :
Construisez un module de communication portable en intégrant ce connecteur avec un câble FFC et une petite carte imprimée. Le projet devrait prendre environ 30 minutes.

Erreurs courantes :
Ne pas aligner correctement le connecteur lors de la pose SMD.
Appliquer trop ou pas assez de pâte SMD, compromettant la soudure.
Omettre de vérifier l’installation avec un multimètre ou une machine de test SMD.

Accessoires recommandés :
Imprimante laser SMD (SKU: ARD012345)
Pince thermique (SKU: ARD067890)
Multimètre numérique (SKU: ARD024680)

Questions fréquentes :
Quelles températures sont nécessaires pour la soudure ?
Vérifiez le datasheet du connecteur.
Puis-je utiliser un fer à souder pour ce connecteur ?
Ce n’est pas recommandé. Utilisez une pince thermique ou un équipement de soudure SMD.
