TCA9548A I2C-Bus Multiplexer 8-Kanal

Beschreibung

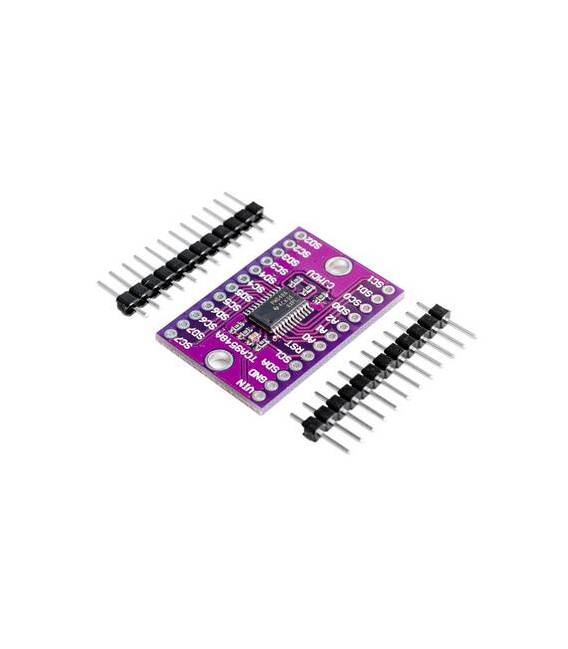

Was ist das? Die TCA9548A I2C-Bus-Multiplexer-Platine ermöglicht die Verwaltung bis zu acht I2C-Geräten auf einer einzelnen Datenleitung, was die Komplexität der Verkabelung in Projekten reduziert.

Funktionen:
– 8-Kanal I2C-Multiplexer
– Ideal für Arduino und Raspberry Pi

Zweck:
– Verwalten Sie mehrere I2C-Geräte auf einer einzelnen Datenleitung, nützlich für Projekte mit mehreren Sensoren oder anderen I2C-Geräten.
– Kompatibel mit Arduino und ESP.

Tutorial: Wie man den TCA9548A I2C-Multiplexer verwendet
Der TCA9548A-Modul ist ein 8-Kanal I2C-Multiplexer, der bis zu acht I2C-Geräte auf einer einzelnen Datenleitung verwalten kann, was es für Projekte mit vielen I2C-Interfaces ideal macht. Dieser Komponente ist besonders nützlich für Arduino- und Raspberry Pi-Entwickler, die die Komplexität der Verkabelung in ihrem Projekt reduzieren möchten.

Für Arduino oder Raspberry Pi:
– USB-A zu Micro-USB-Kabel (wenn erforderlich)
– M/F Sprungkabel

Schritte zum Verbinden des TCA9548A-Moduls mit dem Arduino:
1. Verbinden Sie das Modul mit dem Arduino über Sprungkabel.
2. Konfigurieren Sie die I2C-Adresse des Multiplexers mit einem Sprungkabel auf der Platine.
3. Installieren Sie die Bibliothek Wire.h für I2C-Kommunikation.
4. Fügen Sie die Bibliothek TCA9548A in der Arduino-Sketch-Konfiguration hinzu.
5. Legen Sie den Selektionspin und die Adresse des Multiplexers im Code fest.
6. Wählen Sie bestimmte Kanäle mit den Modulkommandos aus.
7. Stellen Sie sicher, dass die an den Multiplexer angeschlossenen Geräte funktionieren.
8. Testen Sie die Kommunikation mit einem einfachen Sketch, um das I2C-Gerät zu kontrollieren.

Beispielsketch:
/* Beispiel-Sketch für TCA9548A */
#include
#include
TCA9548A tca(0x70); // I2C-Adresse des Multiplexers
void setup() {
Wire.begin();
tca.begin(Wire);
}
void loop() {
tca.selectChannel(1); // Wählen Sie Kanal 1
delay(500);
}

Mini-Projekt:
Erstellen Sie ein Umgebungsüberwachungssystem mit verschiedenen I2C-Sensoren, die an den Multiplexer TCA9548A angeschlossen sind, was die Verwaltung von bis zu acht Sensoren auf einer einzelnen Datenleitung ermöglicht.

Häufige Fehler:
– Überprüfen Sie die I2C-Adresse des Moduls vor der Installation nicht.
– Vergessen Sie, den richtigen Kanal im Arduino-Code auszuwählen.
– Verwenden Sie die falsche Anzahl von Sprungkabeln für die Verbindung.
– Testen Sie die I2C-Geräte nicht separat vor der Konfiguration.

Empfohlene Zubehör:
– Arduino Uno
– Verschiedene I2C-Sensoren (z.B. DHT11, BMP280)
– Raspberry Pi 4 Model B
– M/F Sprungkabel

Häufig gestellte Fragen:
Wie kann ich die Adresse des Multiplexers ändern?
Verwenden Sie die Sprungkabel auf der Platine, um eine neue I2C-Adresse auszuwählen.
Wie viele Geräte können an den TCA9548A angeschlossen werden?
Bis zu acht I2C-Geräte auf getrennten Kanälen.
