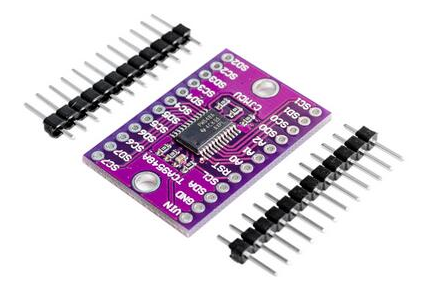

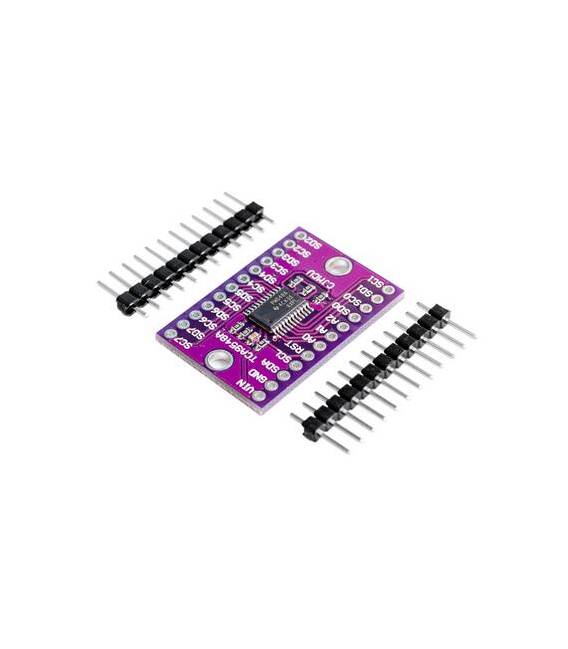

TCA9548A bus I2C Scheda Multiplexer a 8 canali

Descrizione

Cos’è

La scheda TCA9548A multiplexer I2C è un componente che consente di gestire fino a otto dispositivi I2C su una singola linea dati, riducendo la complessità dei collegamenti nei progetti.

Caratteristiche

• Multiplexer I2C a 8 canali
• Idealmente adatto per Arduino e Raspberry Pi

A cosa serve

Serve per gestire più dispositivi I2C su un’unica linea dati, utile in progetti con molteplici sensore o altri dispositivi I2C. Compatibile con Arduino e ESP.

Tutorial: Come usare TCA9548A I2C Multiplexer

Il modulo TCA9548A è un multiplexer I2C a 8 canali che consente di gestire fino a otto dispositivi I2C su una singola linea dati, rendendolo ideale per progetti con molte interfacce I2C. Questo componente è particolarmente utile per gli sviluppatori Arduino e Raspberry Pi che cercano di ridurre la complessità dei collegamenti nel loro progetto.

Cosa serve

• Arduino o Raspberry Pi
• Connessioni USB-A a micro-USB (se necessario)
• Jumpers M/F

Passi

1. Collegare il modulo TCA9548A all’Arduino utilizzando i jumpers.
2. Configurare l’indirizzo I2C del multiplexer usando un jumper sulla scheda.
3. Installare la libreria Wire.h per gestire le comunicazioni I2C.
4. Includere la libreria TCA9548A nella configurazione dello sketch Arduino.
5. Impostare il pin di selezione e l’indirizzo del multiplexer nel codice.
6. Selezionare canali specifici utilizzando i comandi del modulo.
7. Verificare che i dispositivi collegati al multiplexer siano funzionanti.
8. Testare la comunicazione con un semplice sketch per controllare il dispositivo I2C.

Codice di esempio

/*
Sketch di esempio per TCA9548A
*/
#include <Wire.h>
#include <TCA9548A.h>

TCA9548A tca(0x70); // Indirizzo I2C del multiplexer

void setup() {
  Wire.begin();
  tca.begin(Wire);
}

void loop() {
  tca.selectChannel(1); // Seleziona il canale 1
  delay(500);
}

Mini-progetto

Creare un sistema di monitoraggio ambientale con vari sensore I2C collegati al multiplexer TCA9548A, permettendo la gestione di fino a otto sensori su una singola linea dati.

Errori comuni

• Non verificare l’indirizzo I2C del modulo prima dell’installazione.
• Omettere di selezionare il canale corretto nel codice Arduino.
• Utilizzare un numero errato di jumpers per la connessione.
• Non testare separatamente i dispositivi I2C prima della configurazione.

Accessori consigliati

• Arduino Uno
• Sensori I2C vari (come DHT11, BMP280)
• Raspberry Pi 4 Model B
• Jumpers M/F

Domande frequenti

Come posso cambiare l’indirizzo del multiplexer?
Utilizza i jumpers sulla scheda per selezionare un nuovo indirizzo I2C.

Quanti dispositivi possono essere collegati al TCA9548A?
Fino a otto dispositivi I2C su canali separati.
