Beschreibung

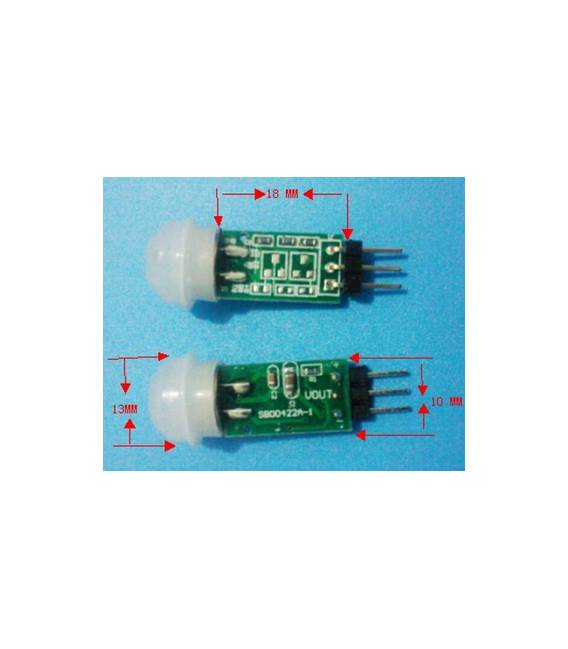

Was ist das? Der Infrarot-Sensor Sc0072 ist ein PIR-Modul, das für die Bewegungserkennung in internen und externen Umgebungen konzipiert ist. Es kann in verschiedenen Sicherheitssystemen und Hausautomatisierung-Projekten eingesetzt werden.
Eigenschaften:
– Funktionalität: Arbeite mit Spannungen von 3.3V bis 15V.
– Kompatibilität: Ideal für Arduino und andere Mikrocontroller.
Wozu dient es? PIR-Module wie das Sc0072 sind ideal für Hausalarmanlagen, Lichtautomatisierung und Sicherheitsüberwachung. Sie können den Sensor an ein Arduino oder einen anderen Mikrocontroller anschließen, um Aktionen wie das Einschalten einer LED oder das Klingeln eines Glockenspiels auszulösen, wenn Bewegung erkannt wird.
Tutorials: Wie man den SC0072 Infrarot-Sensor Modul DC3.3V-15V verwendet. Dieser Infrarot-Sensor ist ideal für die Bewegungserkennung in internen und externen Umgebungen. Er ist nützlich für Sicherheits- und Hausautomatisierung-Projekte.
Was benötigt man?
– Arduino oder kompatibler Mikrocontroller
– Stromversorgung (3.3V-15V)
– 10kΩ Widerstand (für Pull-up-Schaltung)
– Schalttafel (PCB)
Schritte:
1. Verbinden Sie den Sensor mit dem Mikrocontroller über 3 Pins: VCC, GND und OUT.
2. Versorgen Sie den Sensor mit einem 5V-Netzteil oder einer Spannung von 3.3V-15V.
3. Verbinden Sie das GND des Sensors mit dem GND des Mikrocontrollers.
4. Verbinden Sie das VCC des Sensors mit dem VCC des Mikrocontrollers.
5. Verbinden Sie das OUT des Sensors mit einem digitalen Pin des Mikrocontrollers.
6. Verbinden Sie einen 10kΩ Widerstand zwischen dem digitalen Pin und VCC.
7. Überprüfen Sie im Datenblatt für weitere Details zu Spannungen und Strömen.
8. Laden Sie den Quellcode hoch, um den Zustand des Sensors zu überwachen.
Beispielscode:
const int sensorPin = 2;
int sensorValue = 0;
void setup() {
pinMode(sensorPin, INPUT);
}
void loop() {
sensorValue = digitalRead(sensorPin);
if (sensorValue == HIGH) {
Serial.println(„Bewegung erkannt“);
}
}
Mini-Projekt: Erstellen Sie ein Bewegungsalarm-System. Verbinden Sie den Sensor mit einem Arduino, einer Glocke und einer LED. Wenn der Sensor Bewegung erkennt, leuchtet die LED auf und die Glocke läutet.
Häufige Fehler:
– Überlasten Sie die Versorgungsspannung (stellen Sie sicher, dass Sie nicht über 15V gehen).
– Falsche Verbindung zwischen VCC und GND.
– Übergehen Sie den Pull-up-Widerstand.
– Verbinden Sie den digitalen Pin direkt ohne Pull-up-Widerstand.
Empfohlene Zubehör:
– Arduino Uno
– Glocke
– LED
– 1kΩ Widerstand (für LED)
Häufige Fragen:
– Funktioniert der Sensor auch außen? Ja, aber stellen Sie sicher, dass der Sensor vor Wetterbedingungen geschützt ist.
– Welche Spannungen kann der Sensor verarbeiten? Der Sensor arbeitet mit Spannungen von 3.3V bis 15V.
– Wie lange hält die Batterie? Sehen Sie im Datenblatt für spezifische Informationen.
